TRXL-BTM-A
TR
Le transformateur principal ne peut pas ouvrir le couvercle de protection de l'écran d'extrémité du boîtier en état de fonctionnement. Afin de capter les signaux de décharge locale et de perte diélectrique à l'état de fonctionnement, la méthode actuelle consiste à conduire le fil de terre de l'écran d'extrémité du boîtier vers la terre, mais cela modifie dans une certaine mesure le mode de mise à la terre et présente un certain risque. le fonctionnement en toute sécurité.

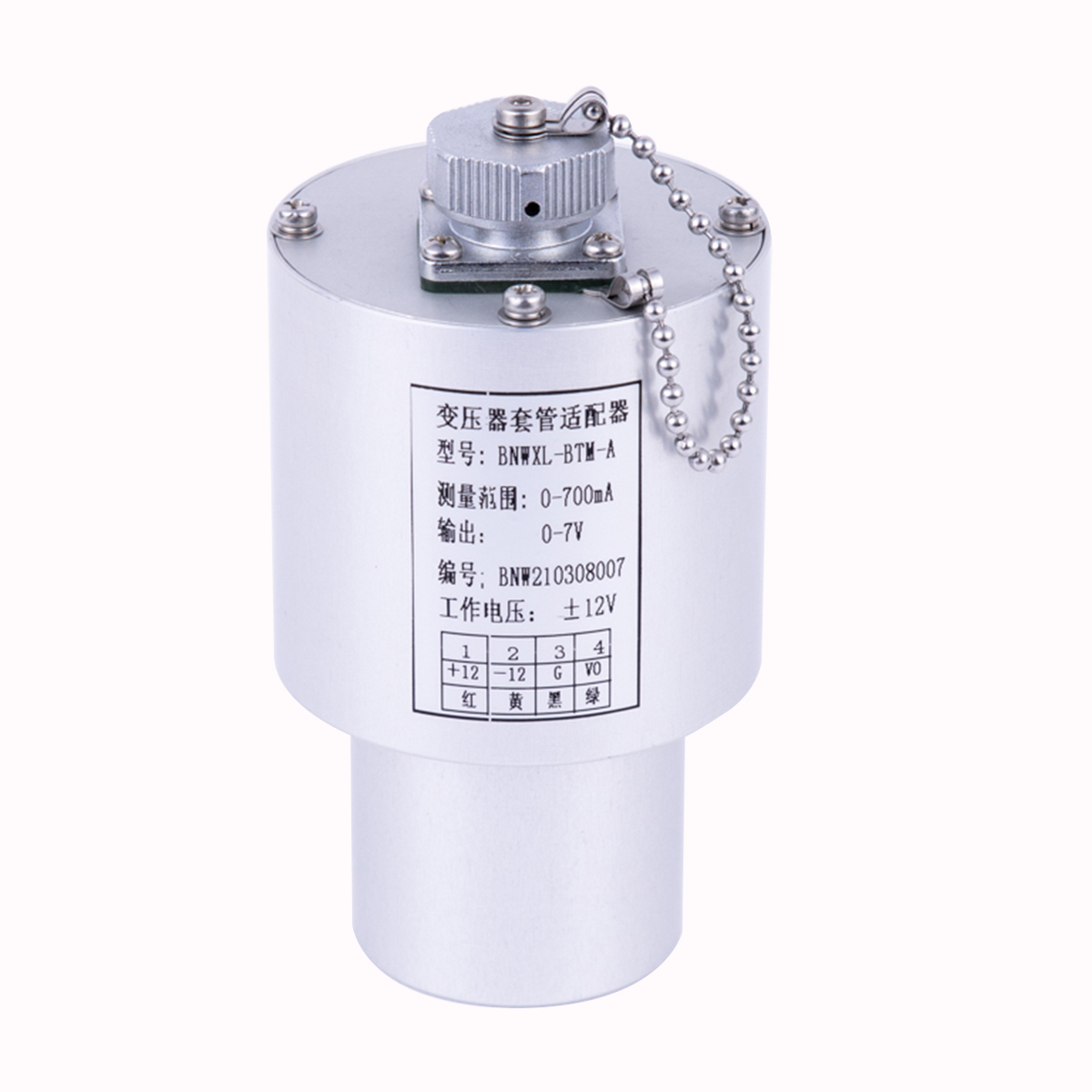

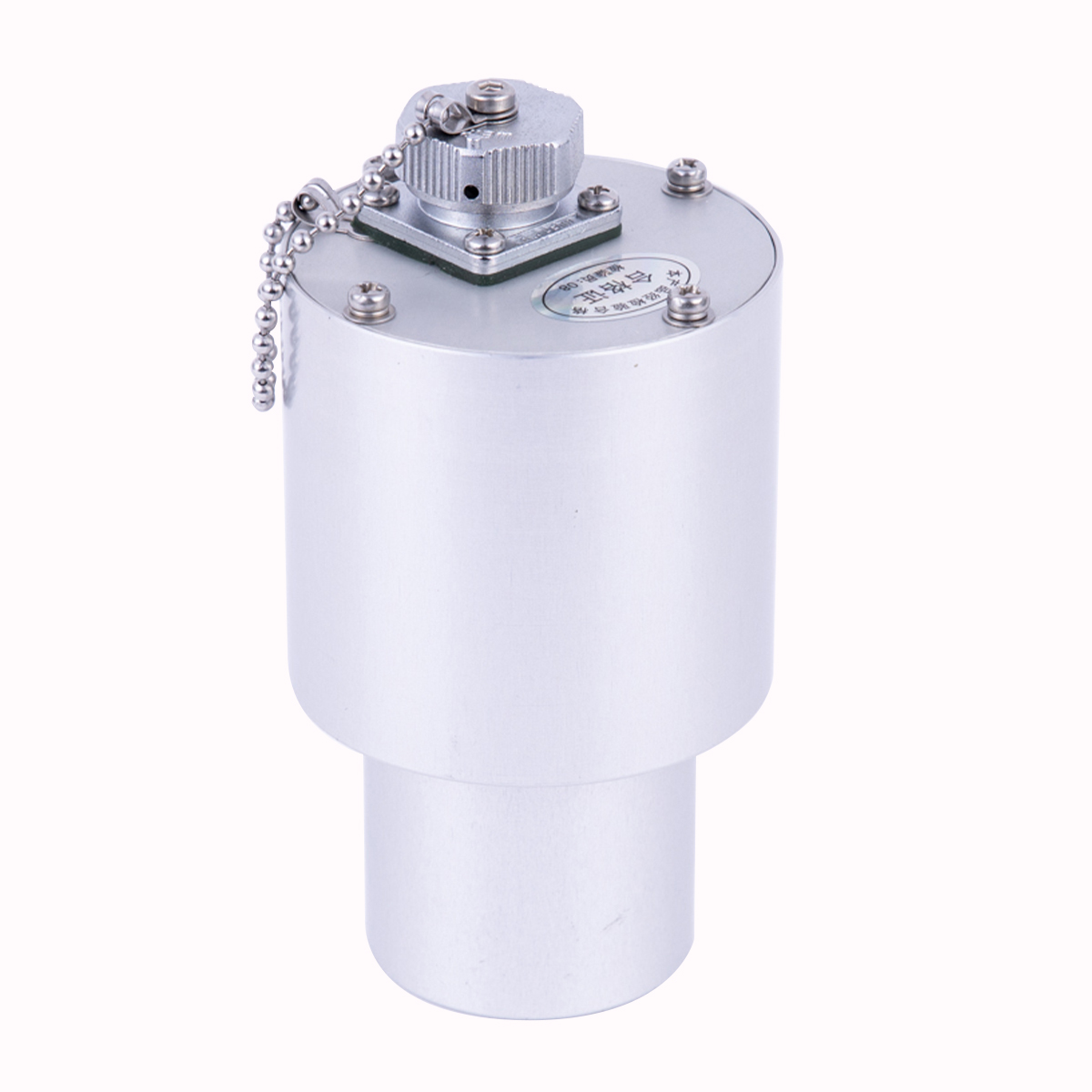

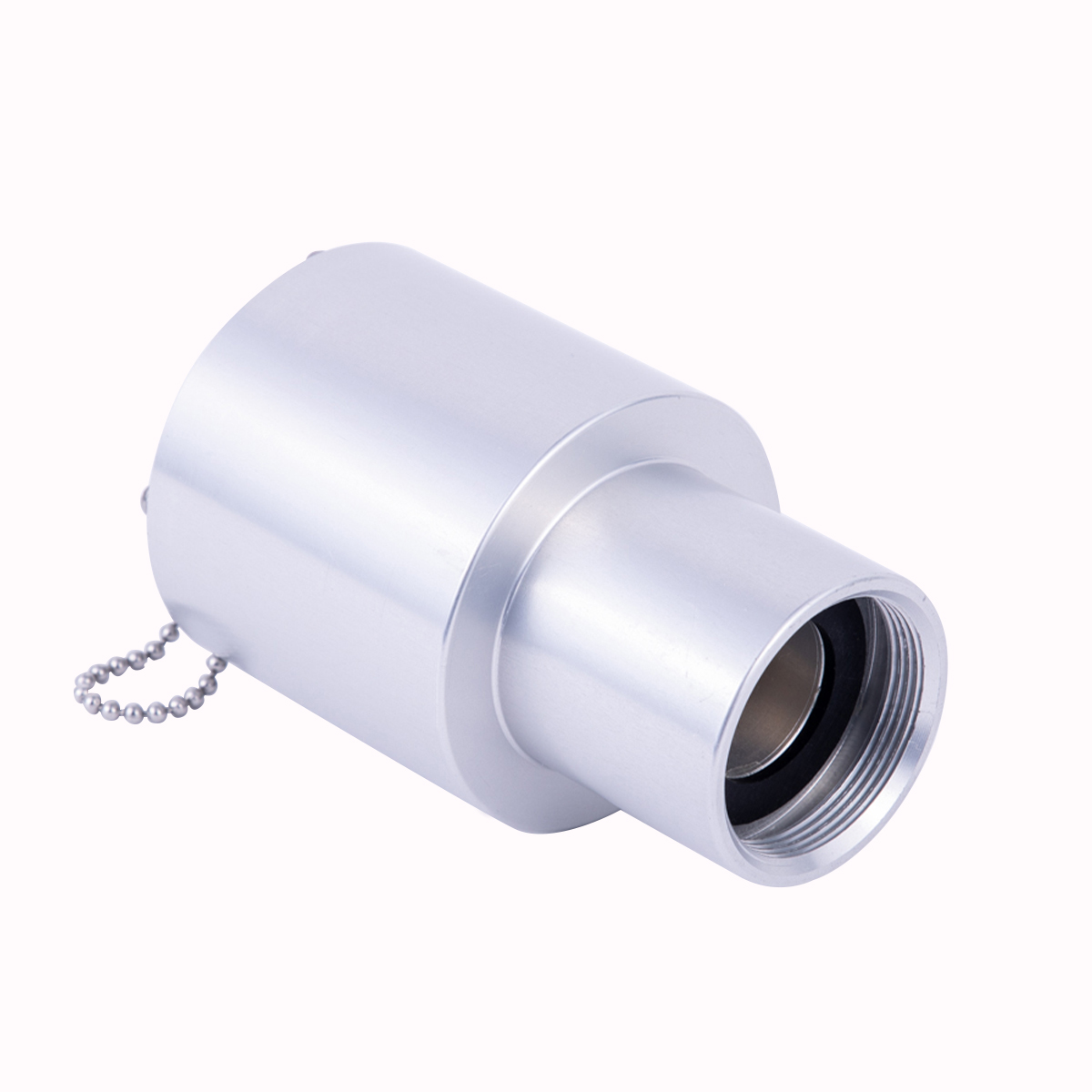

L'adaptateur de traversée de transformateur TRXL-BTM-A est développé pour résoudre les problèmes ci-dessus. Il adopte une technologie de détection miniaturisée pour intégrer le couvercle de protection actuel de l'écran d'extrémité. La structure et le couvercle de protection de l'écran d'extrémité existant peuvent être complètement remplacés, sans modifier les caractéristiques électriques d'origine, la décharge partielle, le courant de mise à la terre et d'autres signaux sont extraits de haute qualité, ce qui fournit une méthode de détection pratique et sans risque pour la détection en direct. et surveillance en ligne du transformateur principal.
Caractéristiques du produit
Haute sensibilité, peut mesurer avec précision le niveau de courant μA, haute précision de mesure et bonne linéarité ;
Haute sécurité, blindage multiple, forte capacité anti-interférence, peut fonctionner dans un environnement complexe ;
Haute fiabilité, empotage et durcissement internes de la résine époxy, atteignant le niveau de protection IP68 (submersible), la durée de vie est équivalente à celle du boîtier, étanche et anticorrosion, et peut fonctionner à l'extérieur pendant une longue période ;
Large applicabilité, le signal du capteur peut être utilisé pour la détection en direct et peut également être utilisé comme source de signal pour la surveillance en ligne ;

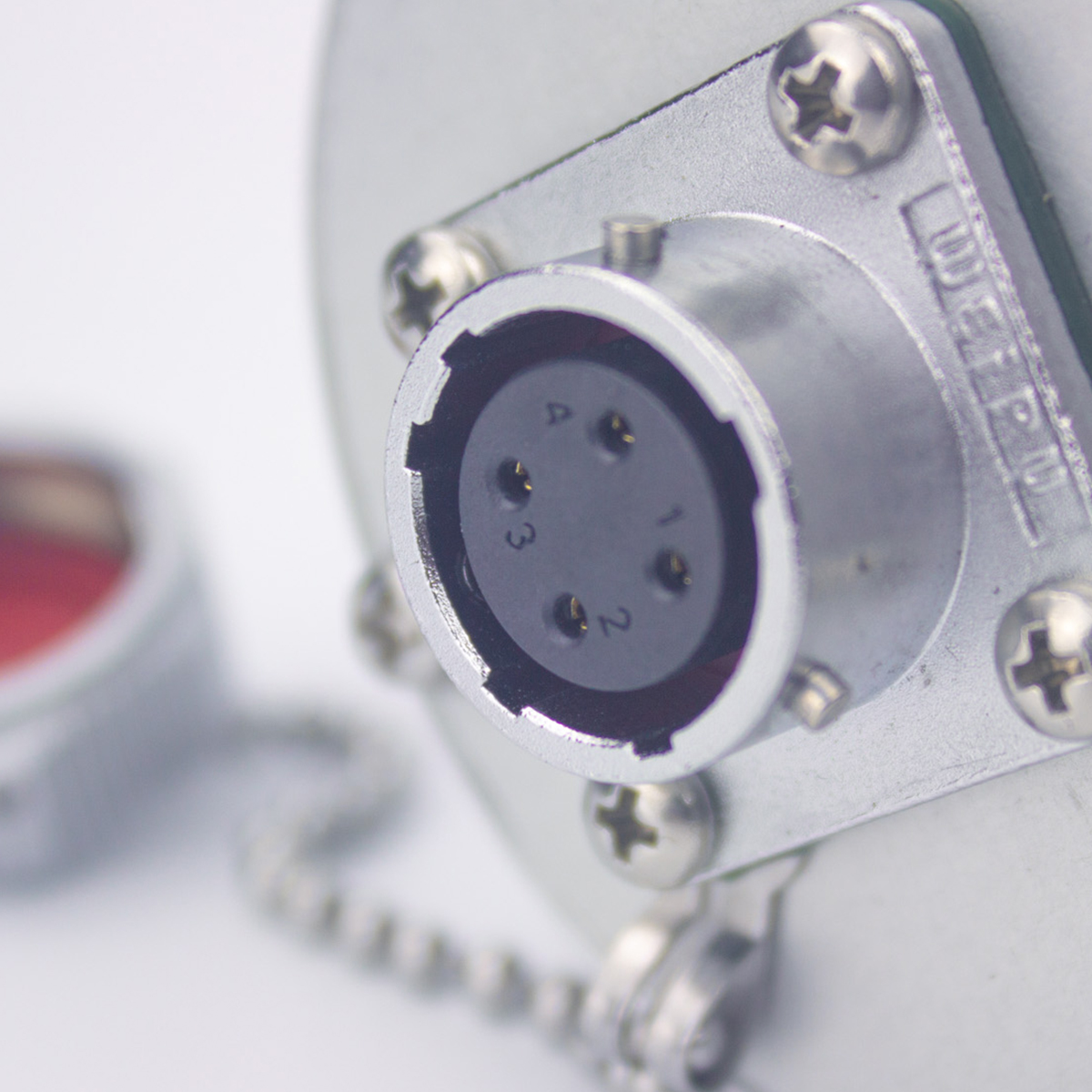

Facile à installer, sortie enfichable pour l'aviation et la structure peut être complètement interchangeable avec divers couvercles d'écran d'extrémité de boîtier actuellement utilisés, et le remplacement peut être effectué en quelques dizaines de secondes ;
La taille peut être personnalisée par les clients.
Champ d'application
PERFORMANCE
IP | Plage mesurable | 0 ~ 700 mA |
VOUT | Plage de sortie | 0 ~ 7 V |
X | Précision@IPN | 0,05% |
εL | Linéarité | ≤0,05% |
Uc | Tension d'alimentation | ±12V |
VDésactivé | Approvisionnement compensé | 1mV |
CI | Consommation d'énergie maximale | 20mA |
f | Fréquence de fonctionnement | 50-400 Hz |
TA | Température de fonctionnement | -40°C… +85°C |
TS | Température de stockage | -40°C…+100°C |
Forme et dimensions d'installation
