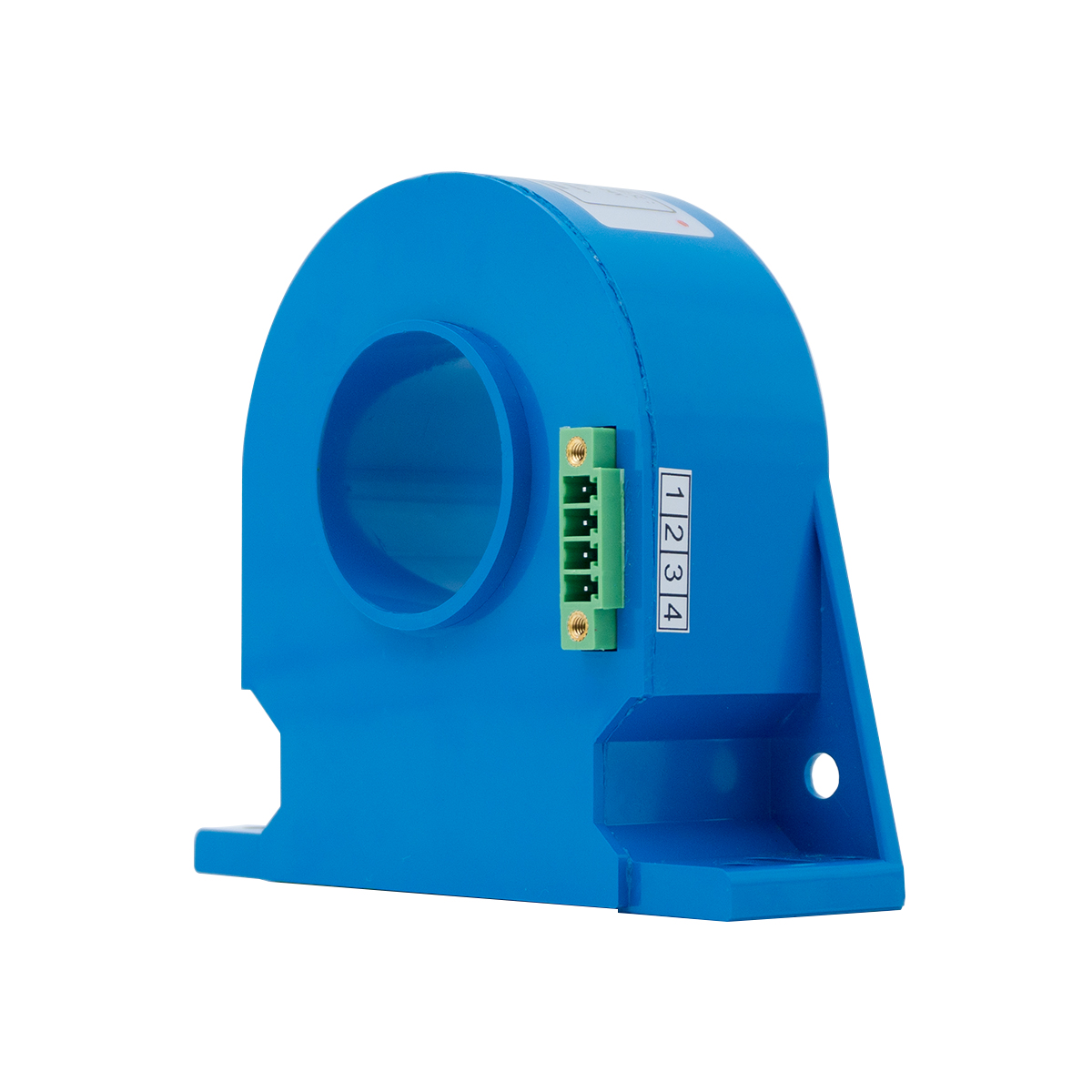

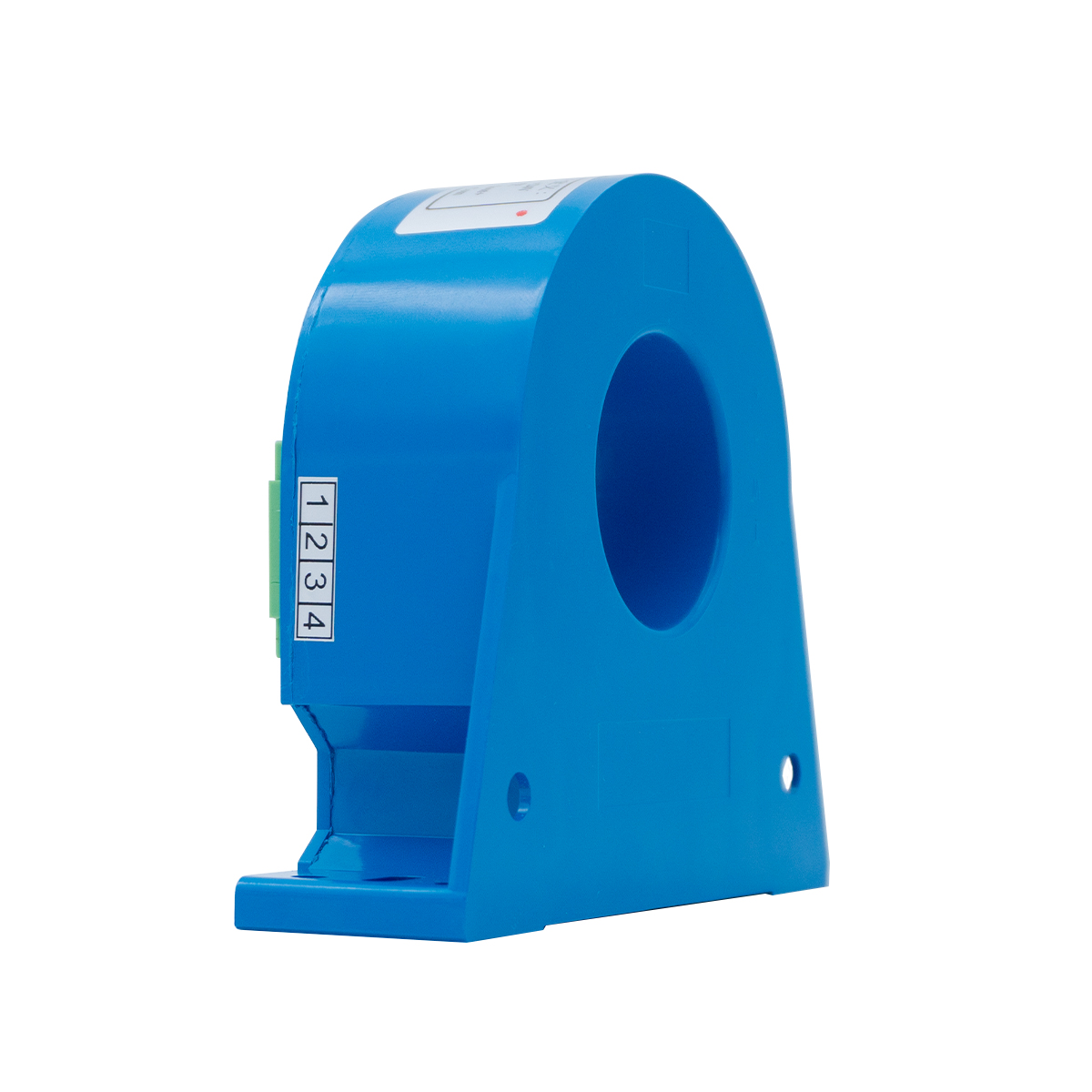

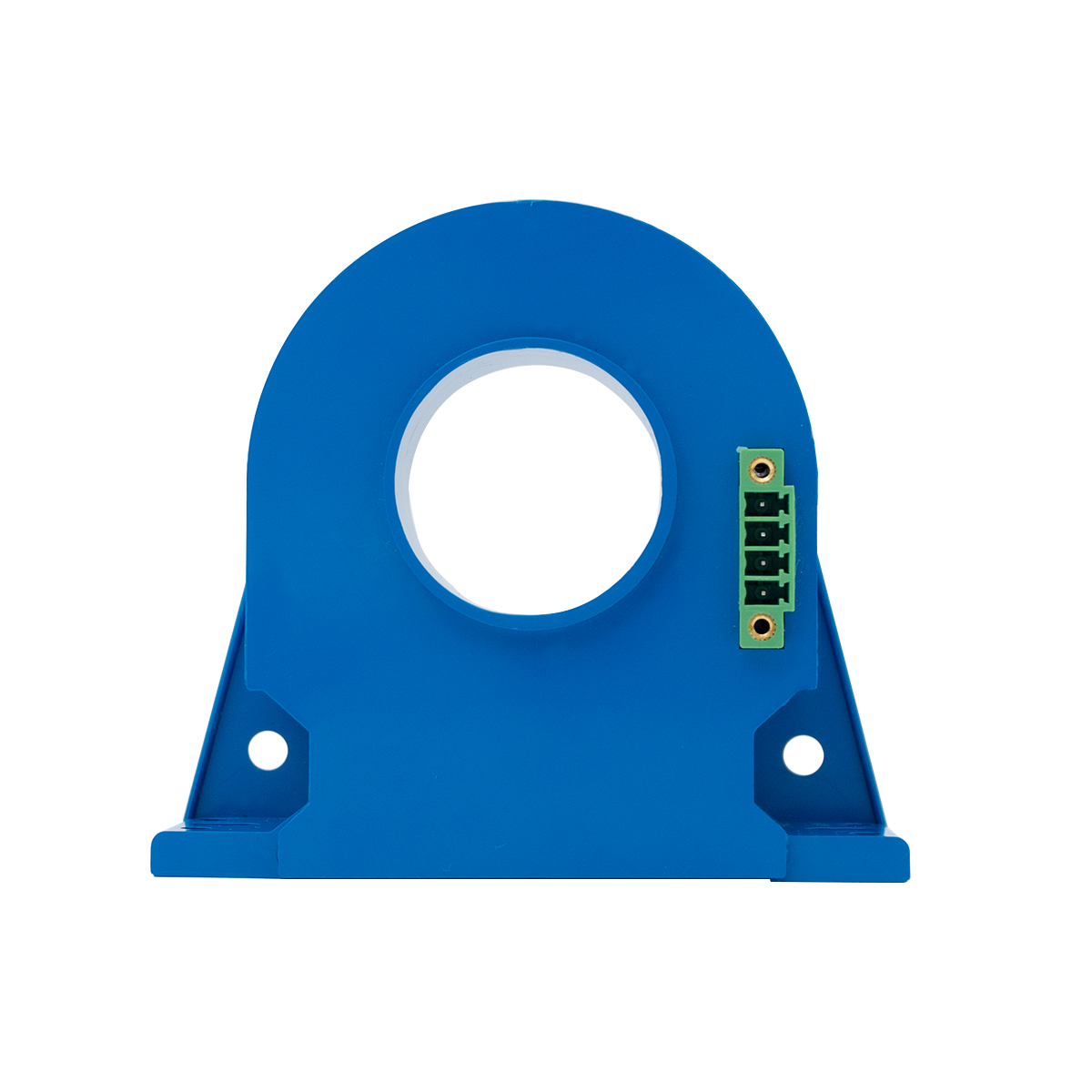

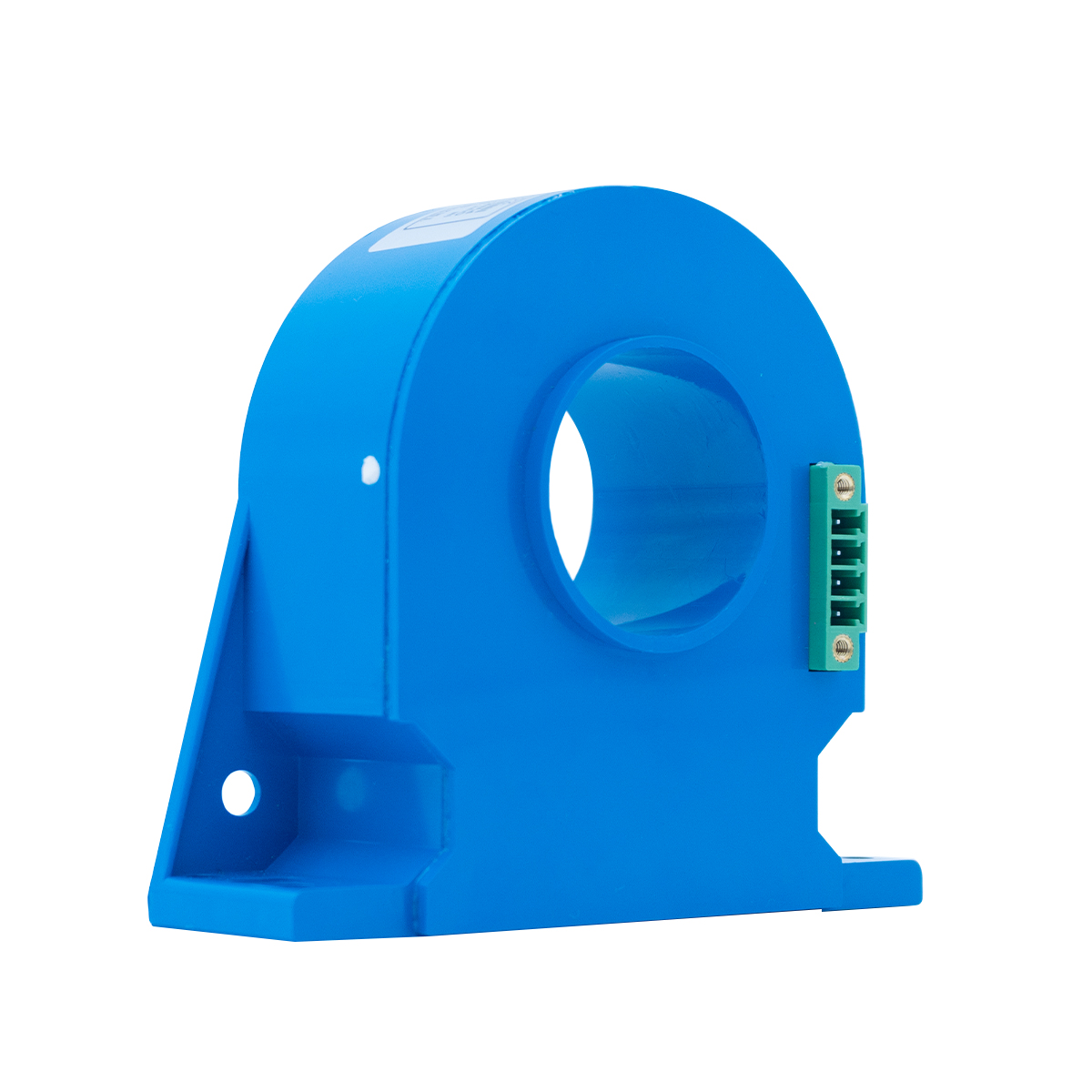

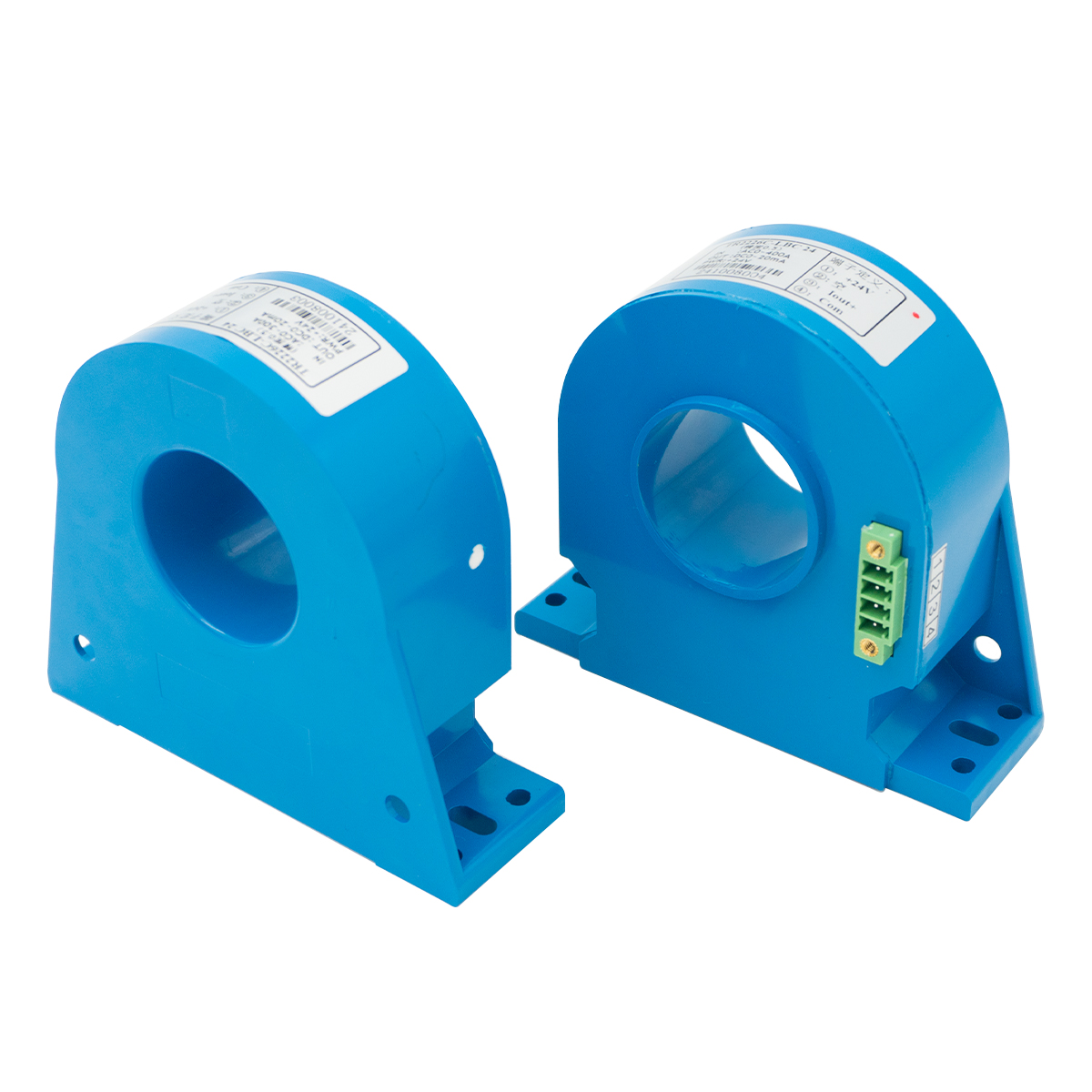

TR2226C-LBC
TR
Les performances de mesure de petit courant sont stables
Excellente précision, bonne linéarité
Large plage de mesure et forte capacité de surcharge
Structure perforée, pas de perte d'insertion
Le système de signalisation
Détection de ligne
Système de surveillance des fuites
Mesure de différence de courant
Exemples d'applications
Exemple 1
La sortie universelle à deux masses d'isolation (une entrée, une sortie) est souvent utilisée dans cette situation, où l'alimentation électrique du dispositif d'acquisition de signal est la même que celle de l'émetteur actuel, ou l'alimentation électrique de l'émetteur actuel est directement fournie. par le dispositif d'acquisition du signal.
Exemple 2
La sortie à deux fils (DC4 ~ 20 mA) ne nécessite que 2 fils pour la sortie et l'alimentation, ce qui permet d'économiser 1 fil par rapport à un émetteur général, de réduire les coûts de câblage et d'améliorer la fiabilité de l'émetteur.
Les performances de mesure de petit courant sont stables
Excellente précision, bonne linéarité
Large plage de mesure et forte capacité de surcharge
Structure perforée, pas de perte d'insertion
Le système de signalisation
Détection de ligne
Système de surveillance des fuites
Mesure de différence de courant
Exemples d'applications
Exemple 1
La sortie universelle à deux masses d'isolation (une entrée, une sortie) est souvent utilisée dans cette situation, où l'alimentation électrique du dispositif d'acquisition de signal est la même que celle de l'émetteur actuel, ou l'alimentation électrique de l'émetteur actuel est directement fournie. par le dispositif d'acquisition du signal.
Exemple 2
La sortie à deux fils (DC4 ~ 20 mA) ne nécessite que 2 fils pour la sortie et l'alimentation, ce qui permet d'économiser 1 fil par rapport à un émetteur général, de réduire les coûts de câblage et d'améliorer la fiabilité de l'émetteur.
Méthode d'installation | Fixé avec des vis plates |
Courant nominal primaire | 5mA, 10mA, 50mA, 100mA, 0,5A, 1A, 5A, 10A, 20A, 50A, 100A, 200A, 500A, 1000A |
Sortie nominale | 1 V, 2 V, 5 V, 10 V, DC0 ~ 20 mA, DC4 ~ 20 mA, sortie à deux fils, RS485, sortie de commutateur de sortie bidirectionnelle à deux plages (relais, transistor haut et niveau bas, optocoupleur), un en un, un en deux |
Alimentation auxiliaire | C.C + 24 V ; Cc + 15 V, Cc + 12 V; Cc + 5 V; Cc ± 12 V; C.C ± 15 V ; DC48V;AC220V;DC220V;AC110V;DC110V; Large tension : 12 ~ 36 V CC, 15 ~ 36 V CC ; DC6,5 ~ 36 V |
Capacité de charge | Sortie de tension-5mA ; Sortie courant -6V |
Largeur de bande | 20 ~ 5 kHz |
Tension de tenue d'isolement | 3KV/50Hz, 2mA, 1min |
Tension déséquilibrée | ≤ 10 mV |
Temps de réponse | Suivre la sortie <1 mS, sortie de transmission CC |
Linéarité | 0,1% |
Capacité de surcharge | 10 fois l'entrée nominale |
Dérive de température | ≤ 100PPM/°C |
Précision | 0,1 % ; 0,2 % ; 0,5% |
Courant de consommation | <5mA+courant de sortie |
Température de travail | -20°C~+80°C |
Température de stockage | -25°C~+85°C |
Peut être réalisé selon les exigences de l'utilisateur
Forme et dimension d'installation
Sortie terminale
Sortie analogique
1 : Alimentation positive
2 : Alimentation négative (vide)
3 : Sortie positive
4 : Le public
*Lors de la sortie binaire, les broches 2 et 4 sont vides
Sortie Rs485
1 : Alimentation positive
2:SORTIE+(A)
3:SORTIE -(B)
4 : alimentation négative
Sortie de plomb
Sortie analogique
Rouge : alimentation positive
Noir : alimentation négative (vide)
Jaune : sortie positive
Vert : public
*Le noir et le vert sont vides lors de la sortie dans un système à deux fils
Sortie Rs485
Rouge : alimentation positive
Noir : SORTIE + (A)
Jaune : SORTIE -(B)
Vert : alimentation négative
