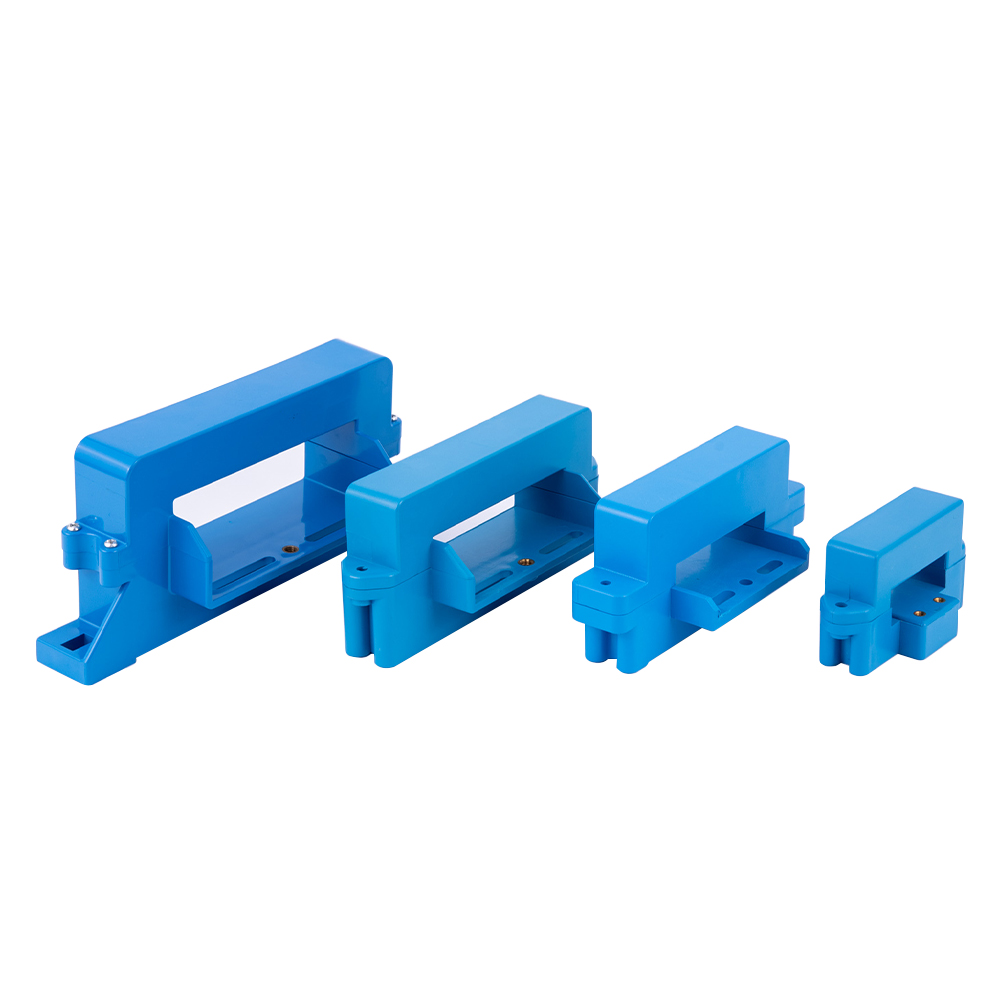

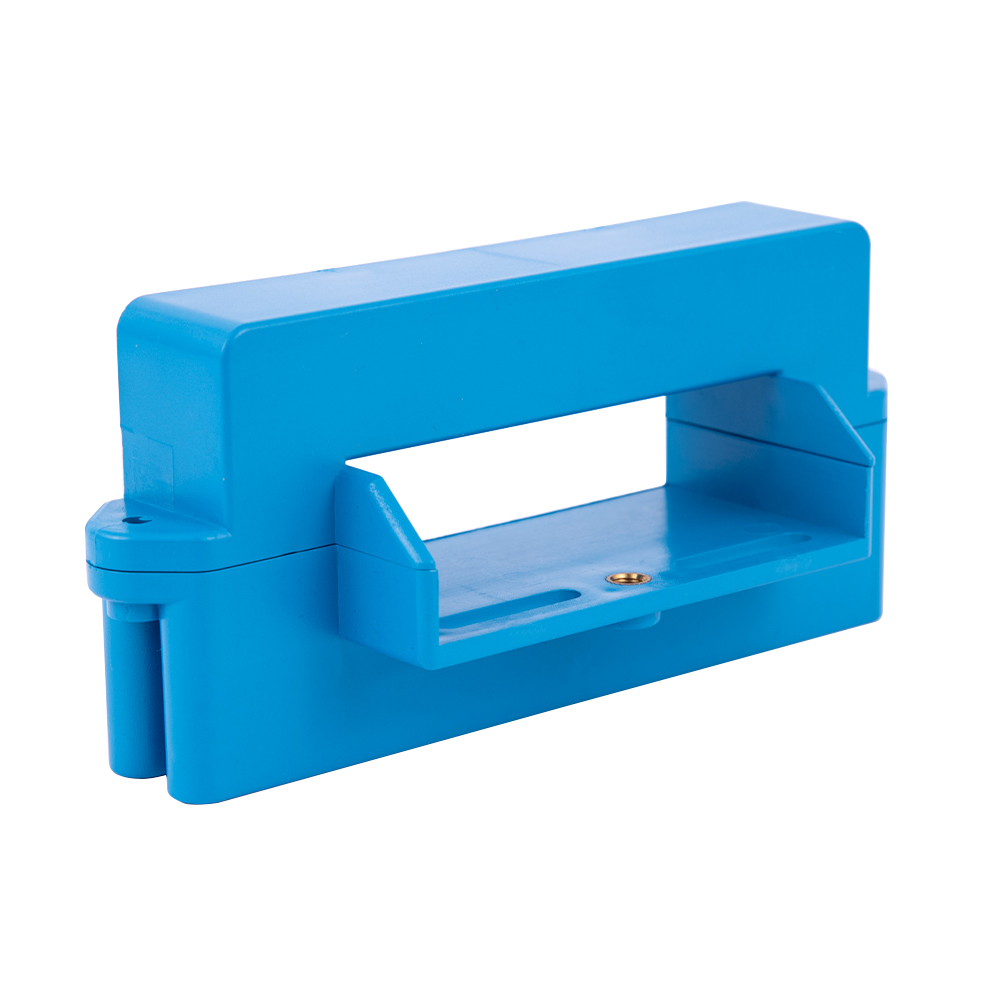

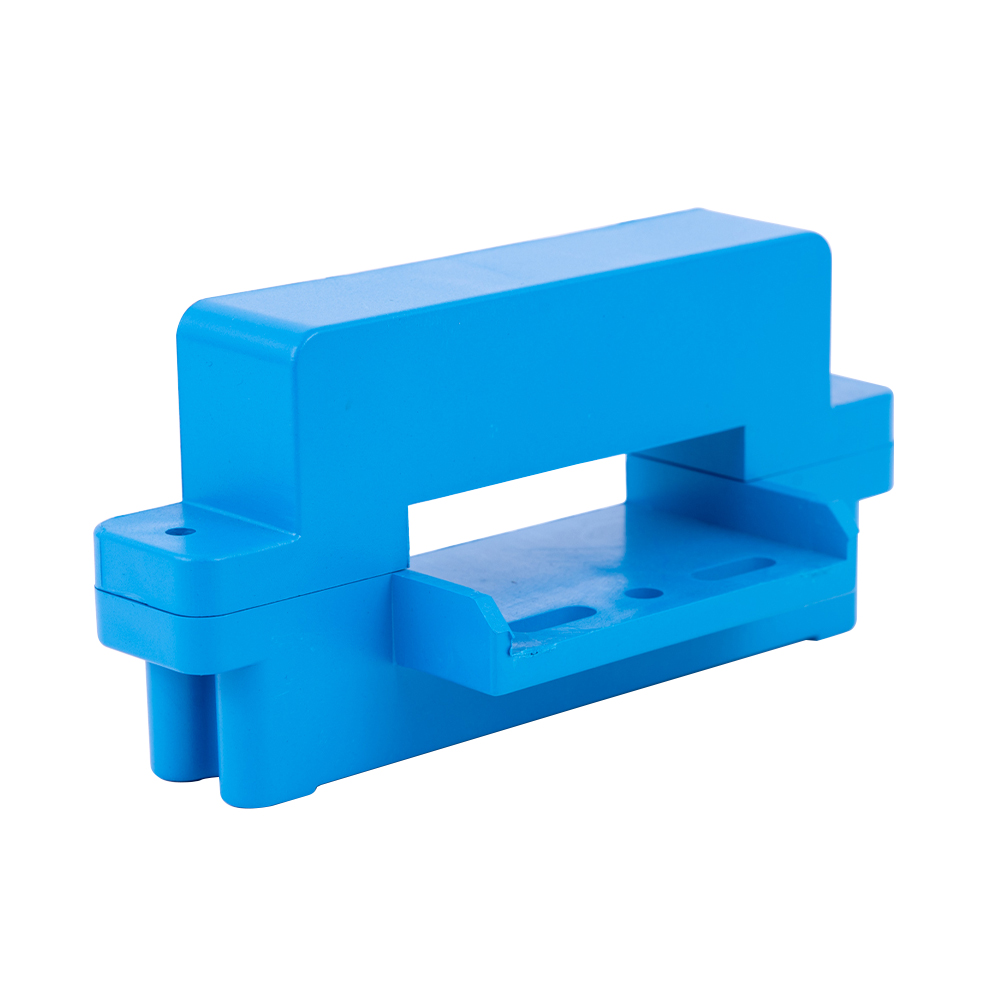

TR0209-LKH
TR
50000
T/T, Western Union, Paypal
Shanghai, Chine
Mesure les signaux AC, DC et pulsés
Forte résistance aux interférences externes, taux de rejet de mode commun élevé
Faible dérive de température, faible consommation d'énergie, large bande de fréquence
Structure K/D, installation facile
Régulation de la vitesse de conversion de fréquence AC
Traction par servomoteur
Alimentation sans interruption (UPS)
Machine à souder, alimentation par batterie
| Spécification | 50A/4V | 200A/4V | 500A/4V | Unité | |
|---|---|---|---|---|---|
| IPN | Courant d'entrée nominal primaire | 50 | 200 | 500 | A |
| IP | Plage de mesure du courant primaire | 0～100 | 0~400 | 0～750 | A |
| VSN | Tension de sortie nominale secondaire | 4 | V | ||
| VC | La tension d'alimentation | ±12～15(±5%) | V | ||
| IC | Consommation actuelle | <20 | mA | ||
| Vd | Tension d'isolement | Entre circuits primaire et secondaire : 5kV/50Hz/1min | |||
| εL | Linéarité | ＜1 | %FS | ||
| X | Précision | TA=25℃ :≤±1 | % | ||
| V0 | Tension de décalage | TA=25℃ :≤±20 | mV | ||
| VOM | Tension de décalage magnétique | IP=0 après 3*IPN :≤±20 | mV | ||
| VOT | Dérive de température de tension de décalage | IP=0TA=-40～+80℃ :≤±1 | mV/℃ | ||
| Tr | Temps de réponse | ≤20 | µS | ||
| f | Bande passante (-3dB) | DC～20 | kHz | ||
| TA | Température de fonctionnement | -40～+80 | ℃ | ||
| TS | Température de stockage | -45～+85 | ℃ | ||
| RL | Résistance à la charge | TA=25℃ :≥10 | kΩ | ||
Note:
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
Mesure les signaux AC, DC et pulsés
Forte résistance aux interférences externes, taux de rejet de mode commun élevé
Faible dérive de température, faible consommation d'énergie, large bande de fréquence
Structure K/D, installation facile
Régulation de la vitesse de conversion de fréquence AC
Traction par servomoteur
Alimentation sans interruption (UPS)
Machine à souder, alimentation par batterie
| Spécification | 50A/4V | 200A/4V | 500A/4V | Unité | |
|---|---|---|---|---|---|
| IPN | Courant d'entrée nominal primaire | 50 | 200 | 500 | A |
| IP | Plage de mesure du courant primaire | 0～100 | 0~400 | 0～750 | A |
| VSN | Tension de sortie nominale secondaire | 4 | V | ||
| VC | La tension d'alimentation | ±12～15(±5%) | V | ||
| IC | Consommation actuelle | <20 | mA | ||
| Vd | Tension d'isolement | Entre circuits primaire et secondaire : 5kV/50Hz/1min | |||
| εL | Linéarité | ＜1 | %FS | ||
| X | Précision | TA=25℃ :≤±1 | % | ||
| V0 | Tension de décalage | TA=25℃ :≤±20 | mV | ||
| VOM | Tension de décalage magnétique | IP=0 après 3*IPN :≤±20 | mV | ||
| VOT | Dérive de température de tension de décalage | IP=0TA=-40～+80℃ :≤±1 | mV/℃ | ||
| Tr | Temps de réponse | ≤20 | µS | ||
| f | Bande passante (-3dB) | DC～20 | kHz | ||
| TA | Température de fonctionnement | -40～+80 | ℃ | ||
| TS | Température de stockage | -45～+85 | ℃ | ||
| RL | Résistance à la charge | TA=25℃ :≥10 | kΩ | ||
Note:
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
