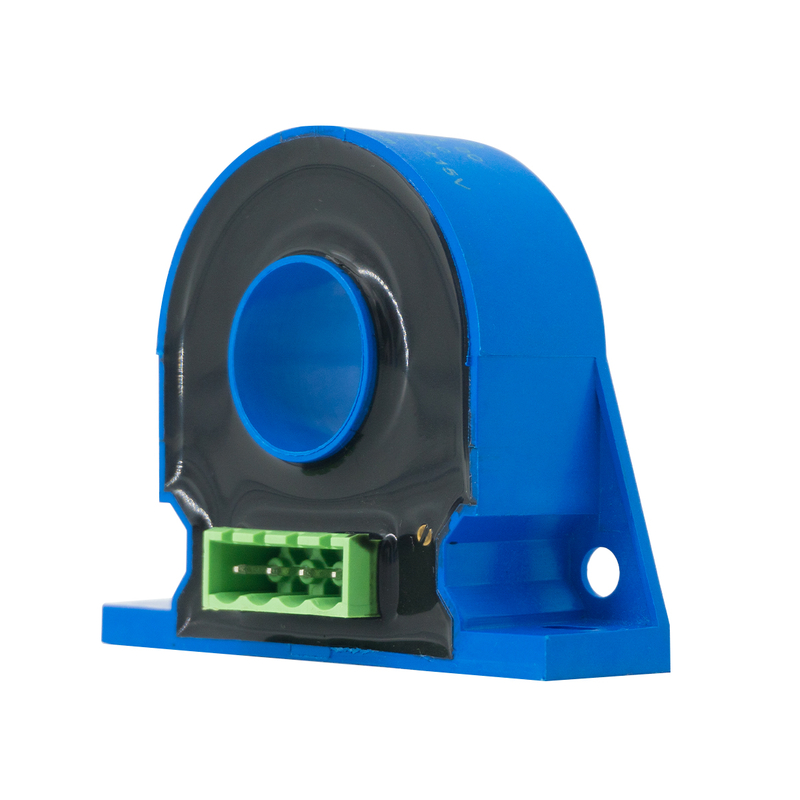

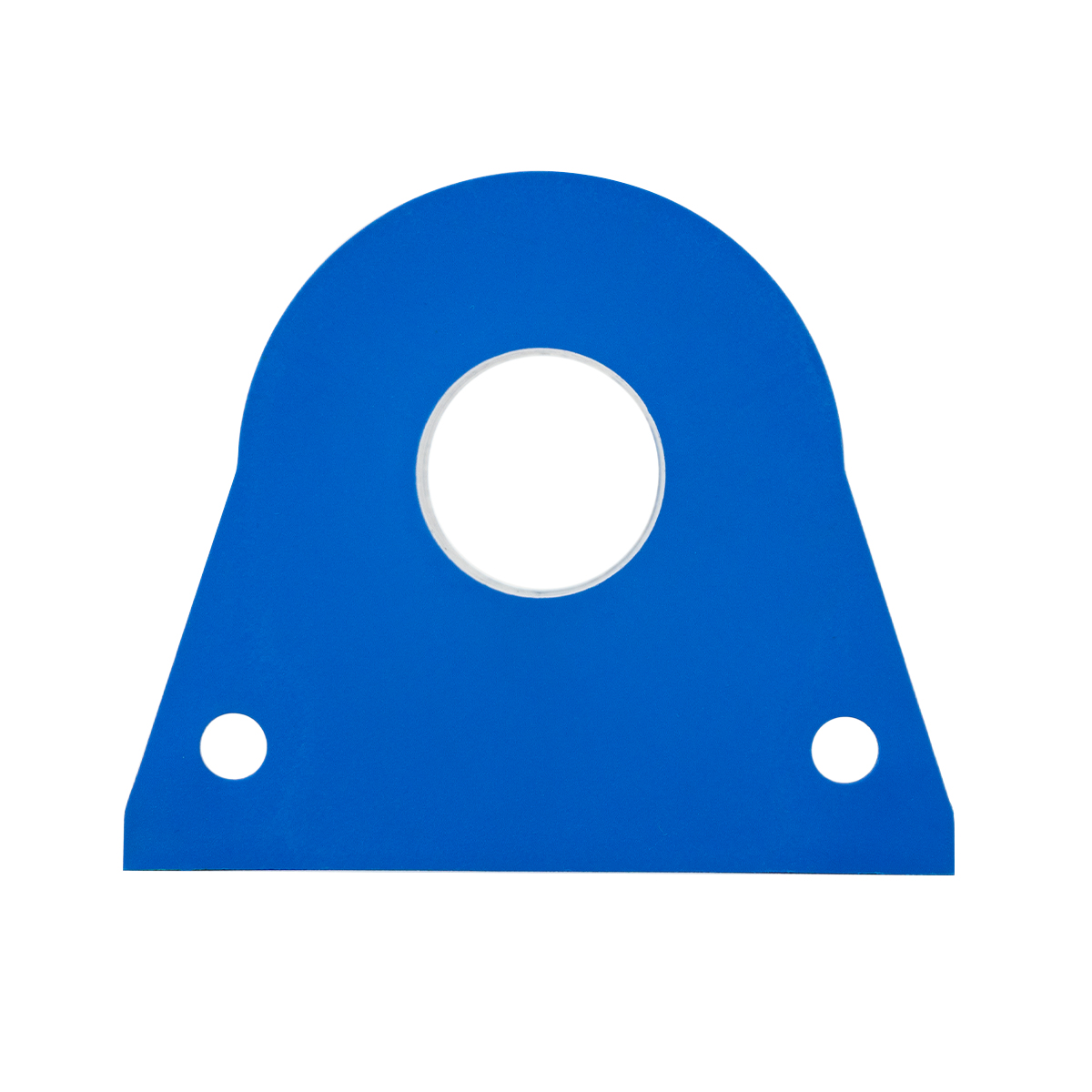

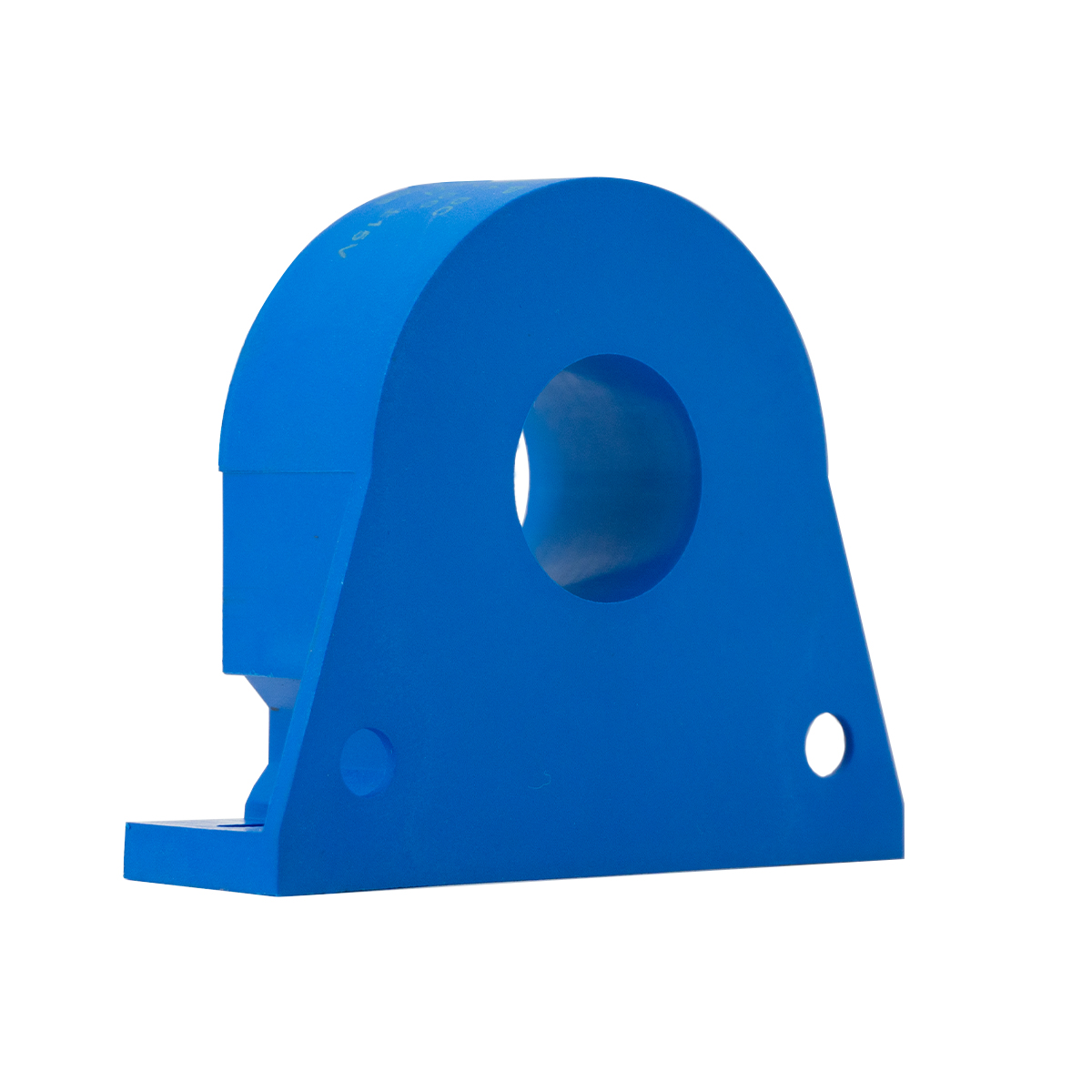

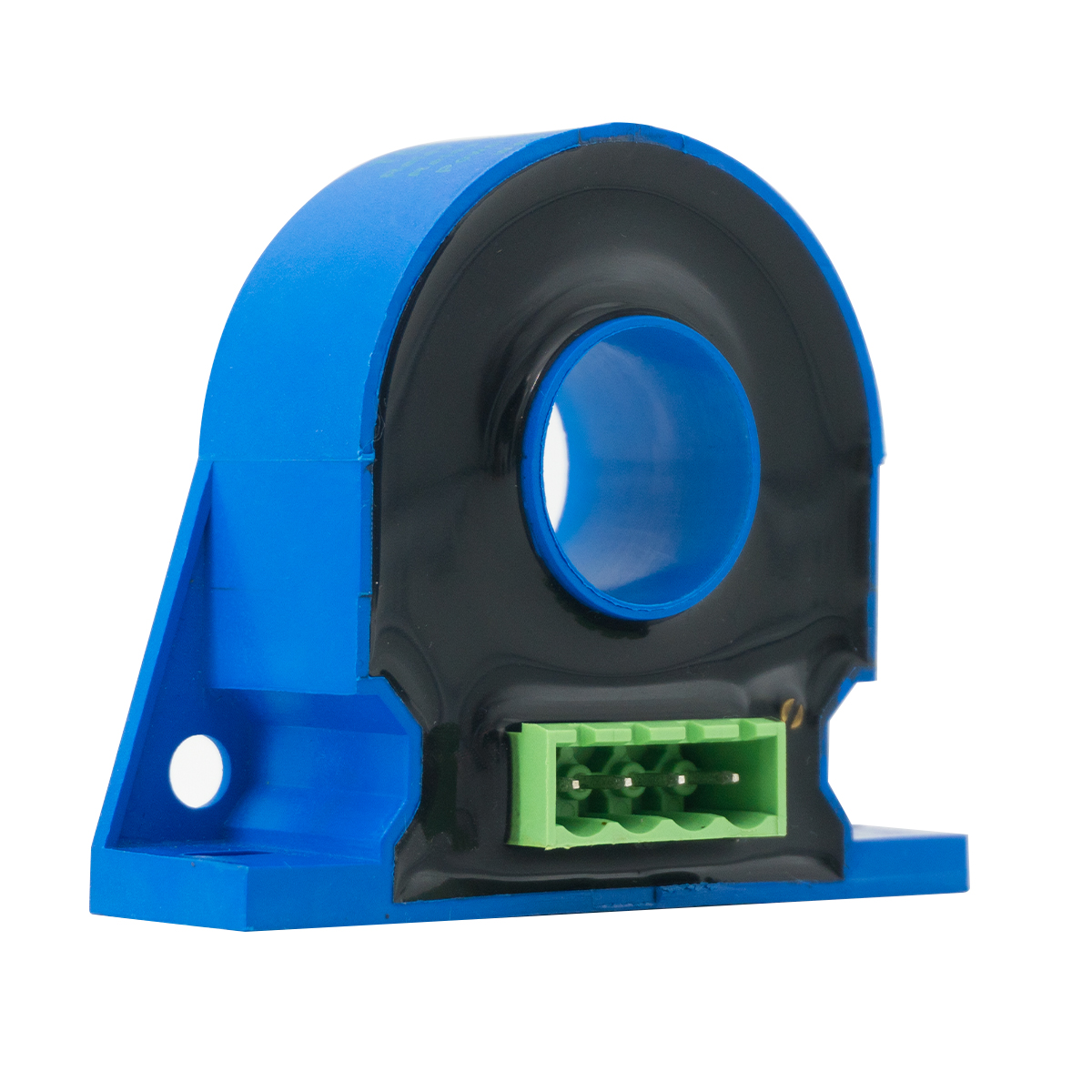

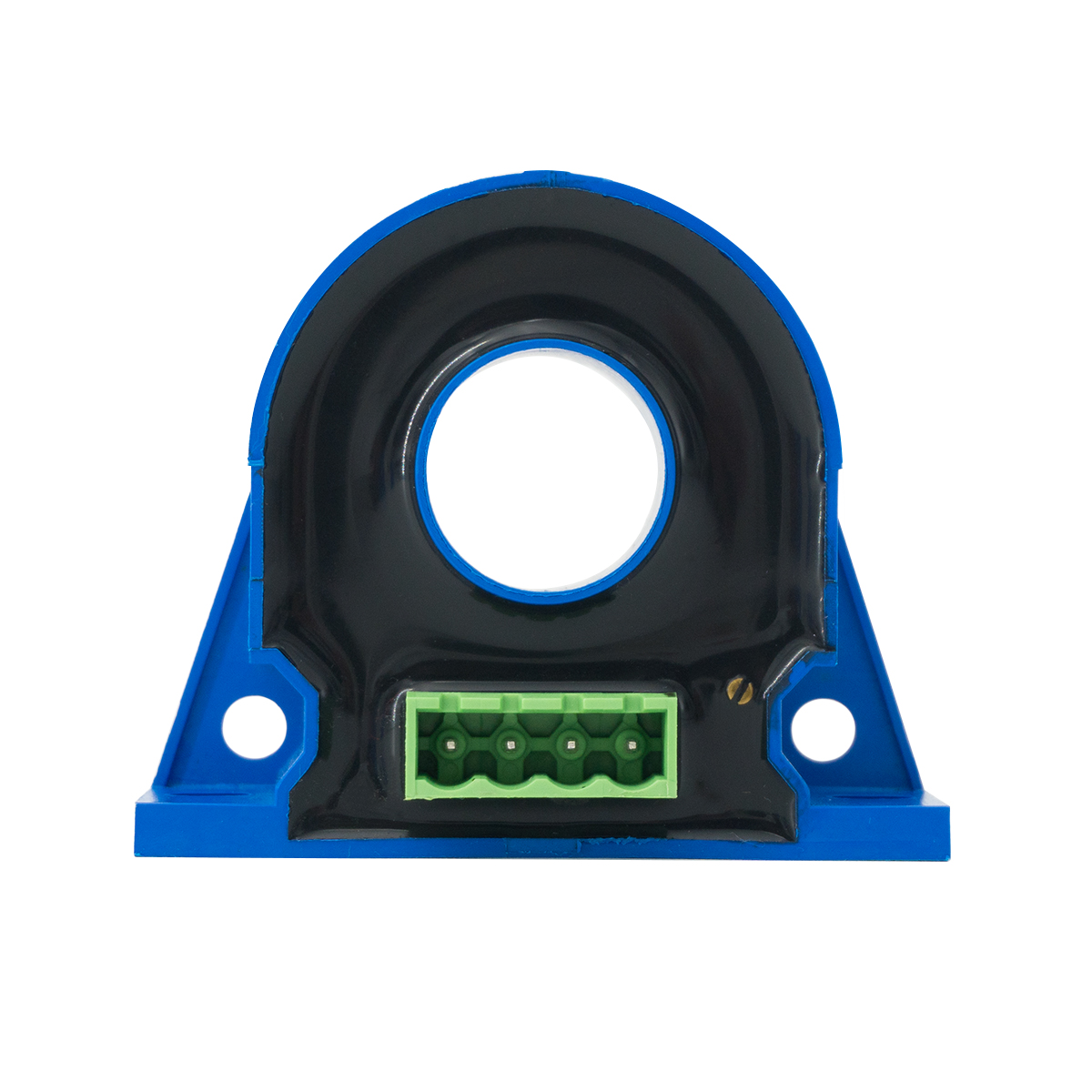

Capteur de courant de fuite à petit courant perforé de haute précision

Partager sur:

Capteur de courant de fuite à petit courant perforé de haute précision

Un nouveau type de capteur de courant développé en appliquant le principe de la modulation magnétique. Le courant primaire est compensé par le courant généré par l'oscillateur interne pour réaliser l'équilibre du champ magnétique. À ce stade, la tension secondaire peut refléter avec précision le courant primaire.

État de disponibilité:



enquête Ajouter au panier

Modèle:
TR0215-LXN
Marque de produit:
TR

* Les performances de mesure de petit courant sont stables

* Excellente précision, bonne linéarité

* Large plage de mesure et forte capacité de surcharge

* Structure perforée, pas de perte d'insertion

Application

* Le système de signalisation

* Détection de ligne

* Système de surveillance des fuites

* Mesure de différence de courant

sur:

En vertu d'un:

Spécification		10mA/5V	50mA/5V	200 mA/5 V	Unité
IPN	Entrée nominale primaire Courant (CC)	10	50	200	mA
IP	Plage de mesure du courant primaire	0～15	0～75	0～300	mA
VSN	Tension de sortie nominale secondaire (DC)	5			V
CV	L'alimentation Tension	±12～15(±5%)			V
CI	Actuel Consommation	<30			mA
Vd	Tension d'isolation	Entre circuits primaire et secondaire : 2,5kV/50Hz/1min
εL	Linéarité	＜1			%FS
X	Précision	TA=25℃ :≤±0,5			%
V0	Tension de décalage	TA=25℃ :≤±50			mV
Vote	Dérive de température de tension de décalage	Ip =0 TA =-40～+80℃ :≤±1,5			mV/℃
Tr	Temps de réponse	≤120			MS
TA	Fonctionnement Température	-40～+80			℃
TS	Stockage Température	-45～+85			℃
R.L.	Résistance à la charge	TA=25℃ :≥10			kΩ

Note:
IPN :	Sens d'entrée du courant primaire
+ :	Alimentation positive 12V/15V
- :	Alimentation négative 12V/15V
M :	Sortie de signal secondaire
G : Mise à la terre
OFS : Ajustement du zéro

Spécification		10mA/5V	50mA/5V	200 mA/5 V	Unité
IPN	Entrée nominale primaire Courant (CC)	10	50	200	mA
IP	Plage de mesure du courant primaire	0～15	0～75	0～300	mA
VSN	Tension de sortie nominale secondaire (DC)	5			V
CV	L'alimentation Tension	±12～15(±5%)			V
CI	Actuel Consommation	<30			mA
Vd	Tension d'isolation	Entre circuits primaire et secondaire : 2,5kV/50Hz/1min
εL	Linéarité	＜1			%FS
X	Précision	TA=25℃ :≤±0,5			%
V0	Tension de décalage	TA=25℃ :≤±50			mV
Vote	Dérive de température de tension de décalage	Ip =0 TA =-40～+80℃ :≤±1,5			mV/℃
Tr	Temps de réponse	≤120			MS
TA	Fonctionnement Température	-40～+80			℃
TS	Stockage Température	-45～+85			℃
R.L.	Résistance à la charge	TA=25℃ :≥10			kΩ

Note:
IPN :	Sens d'entrée du courant primaire
+ :	Alimentation positive 12V/15V
- :	Alimentation négative 12V/15V
M :	Sortie de signal secondaire
G : Mise à la terre
OFS : Ajustement du zéro
