Capteur de courant pour la mesure TRJC100-20A du fabricant chinois

Caractéristiques technologiques

◇ Retour de compensation magnétique multicanal

◇ Minuscules courants mal alignés

◇ Linéarité supérieure

◇ Résistance élevée à l'isolement

◇ Petite erreur entre l'entrée et la sortie

◇ Large bande passante de fréquence

◇ Vitesse de réponse rapide

◇ Haute résolution

◇ Dérive à basse température

Application

◇ Nouvelle détection d'énergie

◇ Produits de remplacement pour la salle

◇ Mesure électronique de puissance

◇ Contrôle et mesure industriels

◇ Établissement médical

◇ Norme pour les tests en laboratoire

◇ Trafic ferroviaire

◇ instruments et appareils

Certificat

◇Conforme RoHS/REACH

◇Certificat CE

◇Indice ignifuge UL 94-V0 (pour le boîtier)

Performances électriques

Taper	Symbole	Conditions d'essai	Min.	Noté	Max.		Unité
Plage de mesure	I_MP		--	±100	±120		Adc
Alimentation	V_c	Gamme complète	±12	±15	±15,5		Vcc
Consommation actuelle	I_c	Au sein du IMP Gamme	±20	±120	±140		mA
Rapport	K_N	Entrée：Sortie	1000:1				--
Courant de sortie nominal	I_SN	Courant nominal primaire	--	±100		--	mA

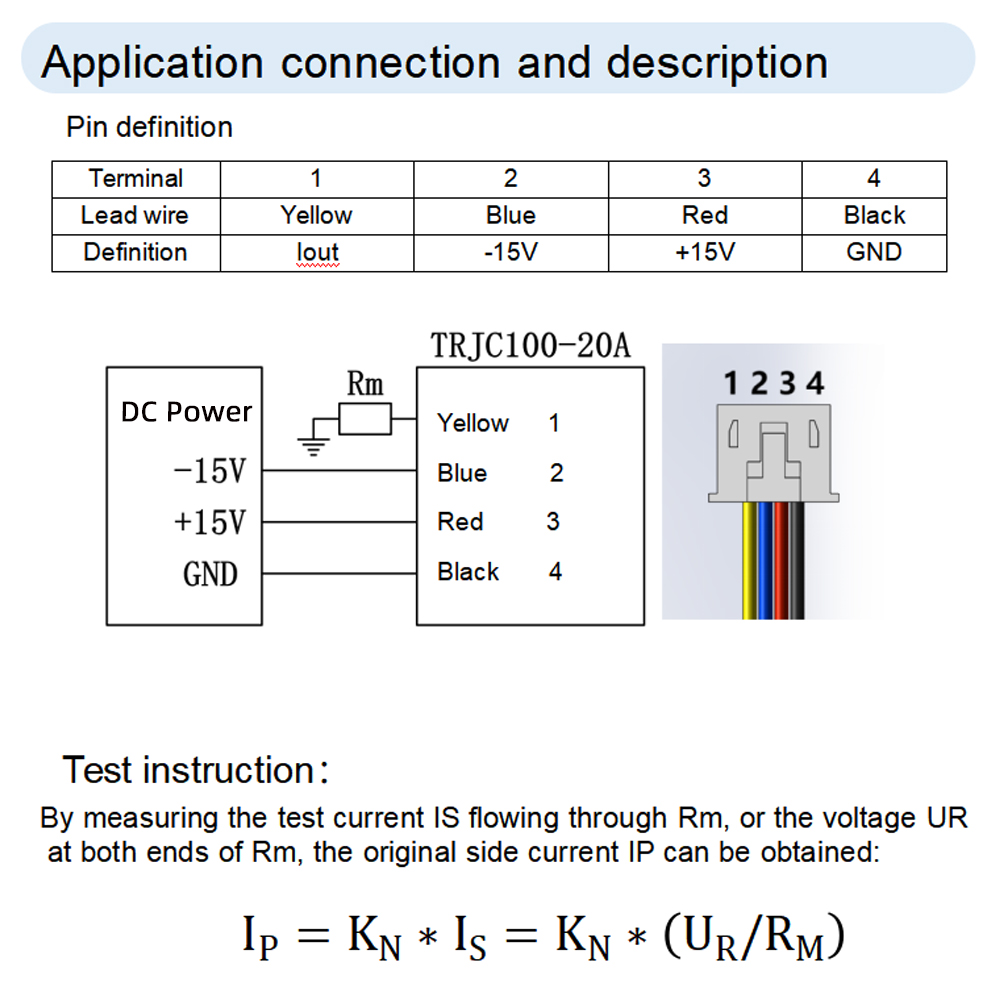

Mesurer la résistance	R_M	Reportez-vous à la photo 1.	--	15		--	Ω
Précision	X_e	25 ± 10 ℃	--	--		0.05	%
Linéarité	ε_L	--	--	--		0.02	%
Coefficient de dérive en température	TCI_DEHORS	--	--	--		0.1	ppm/K
Courant de décalage zéro	I_o	25 ± 10 ℃	--	--		±10	uA
Courant de décalage zéro	I_oT	Température de fonctionnement complète	--	--		±10	uA
Courant d'ondulation	I_n	DC-10Hz	--	--		2	uA
Temps de réponse dynamique	t_r	5% jusqu'à 90%IPN	--	--		1	nous
di/dt suivi avec précision	di/dt	--	200	--		--	A/nous
Bande passante de fréquence (- 3 dB)	F	--	0	--		100	kHz

Note: Le courant nominal est RMS courant lors de la mesure du courant alternatif

Caractéristique générale

Taper	Symbole	Conditions d'essai	Min.	Noté	Max.	Unité
Plage de température de fonctionnement	TA	--	-40	--	+85	℃
Plage de température de stockage	TS	--	-55	--	+100	℃

Fonction de sécurité

Taper		Symbole	Conditions d'essai	Min.	Noté	Noté	Unité
Tenue en tension isolée	Entre primaire et secondaire	Vd	50 Hz, 1 min	--	5	--	KV
Tension de tenue d'isolement transitoire	Entre primaire et secondaire	Volkswagen	50us	--	10	--	KV

TRJC100-20A-1

TRJC100-20A-2

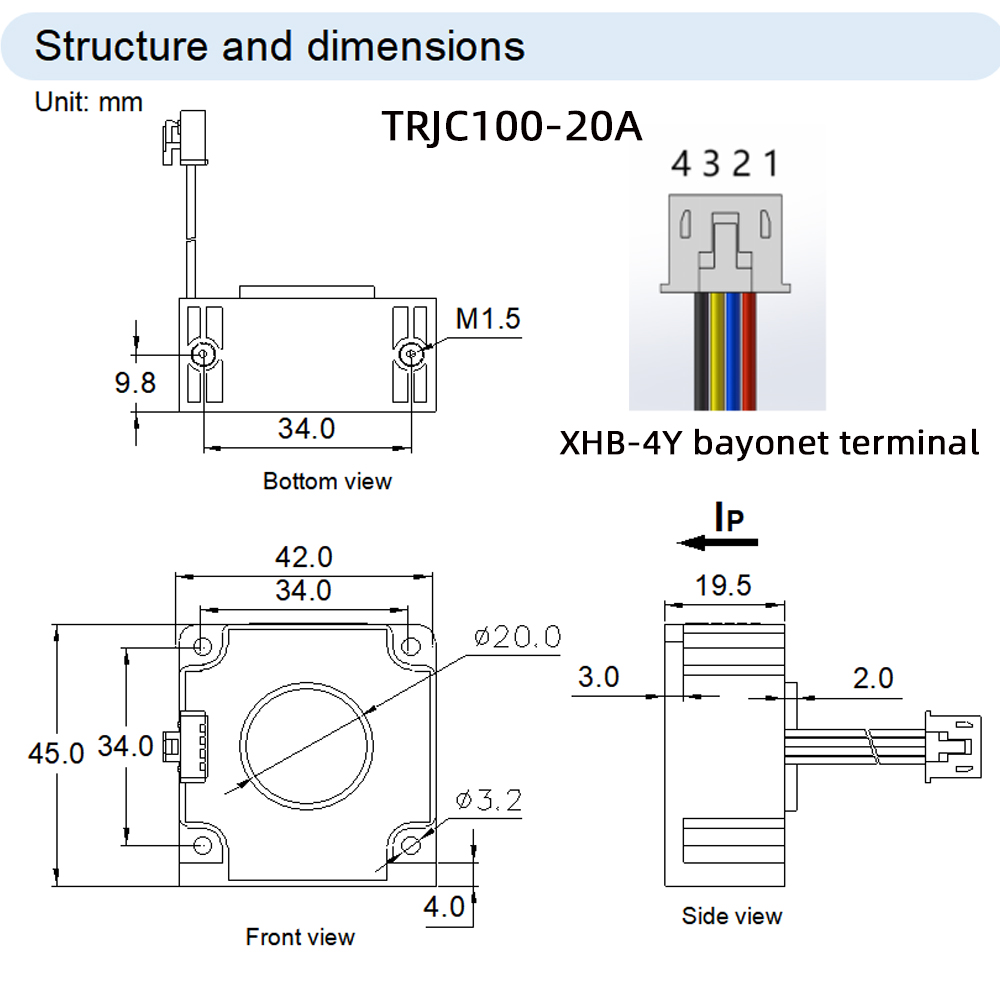

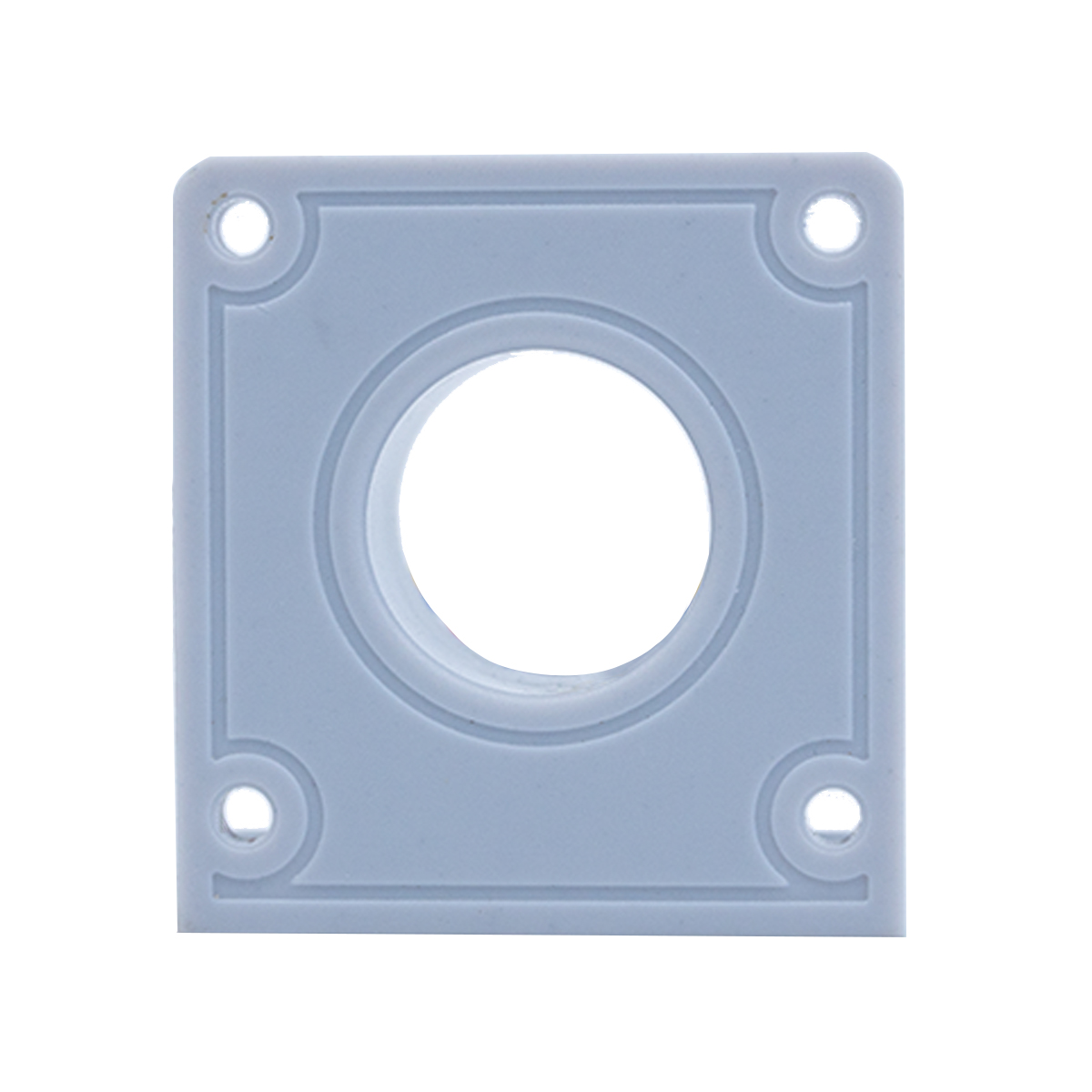

Ce produit est une pièce moulée, un matériau ABS, une tolérance de forme et de dimensions conformément à GB/T14486-2008 MT6 ;

Type de sortie de fil de plomb, fil : Téflon 1332-20AWG/19-0.185TS/0D1.56, connecté à la borne à baïonnette XHB-4Y.
