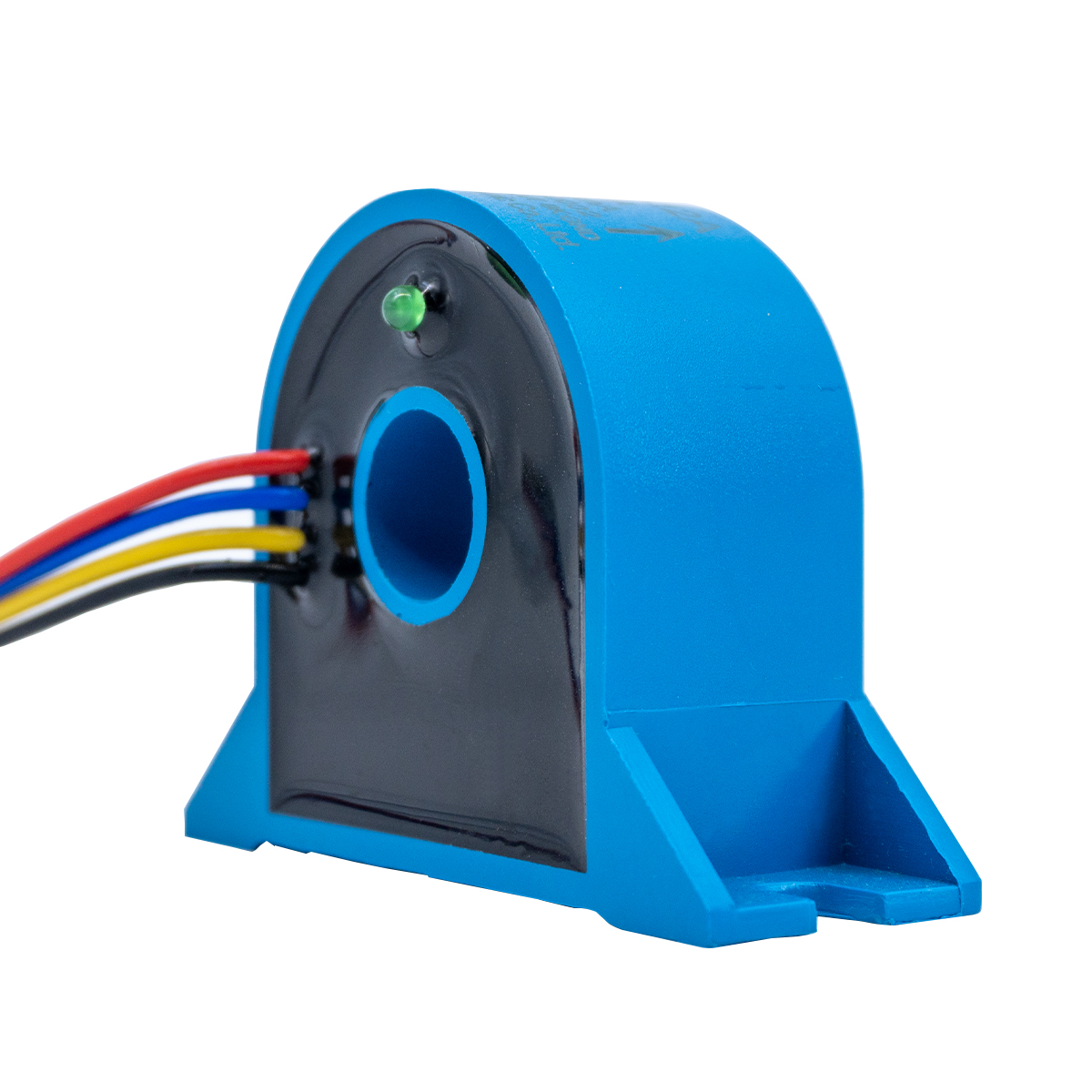

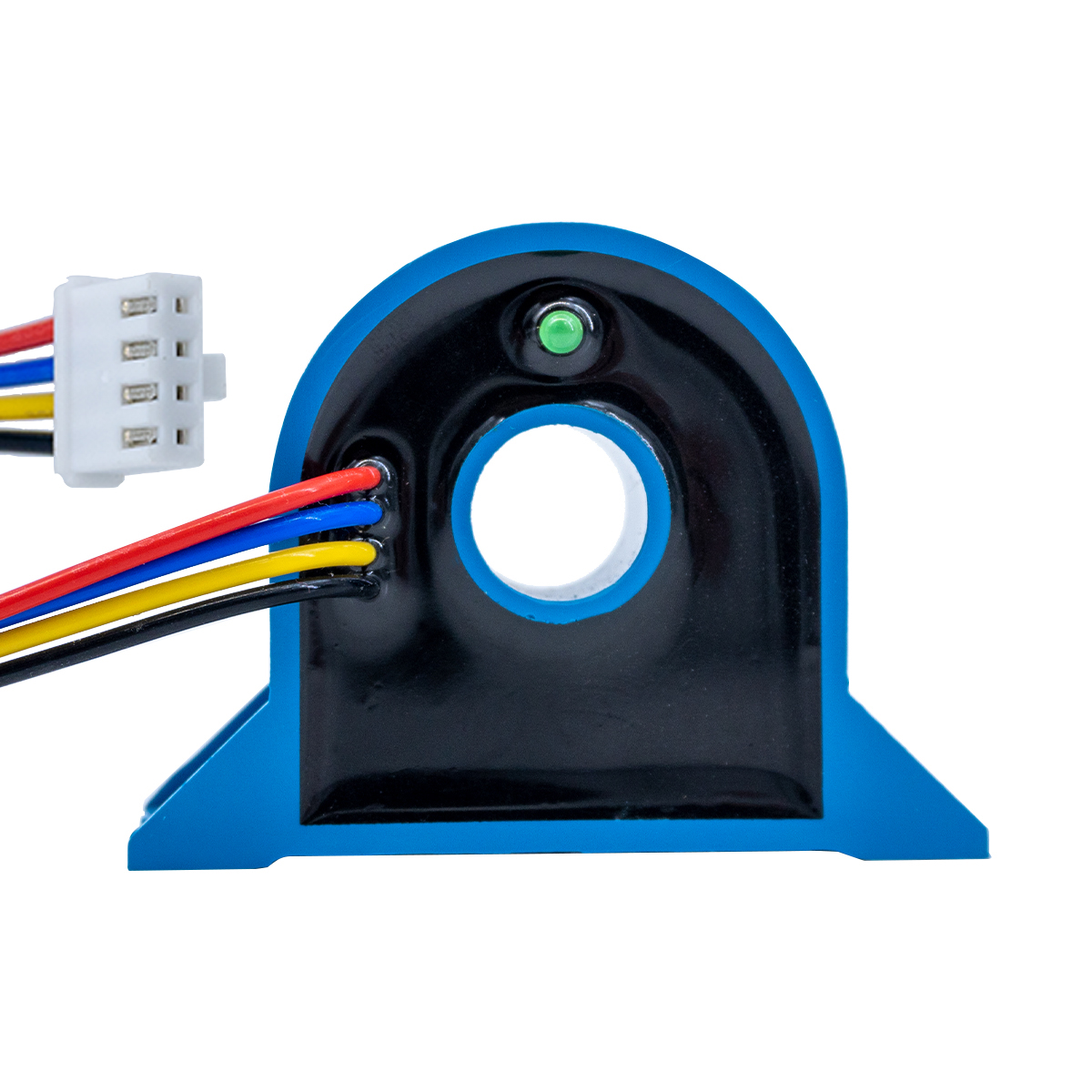

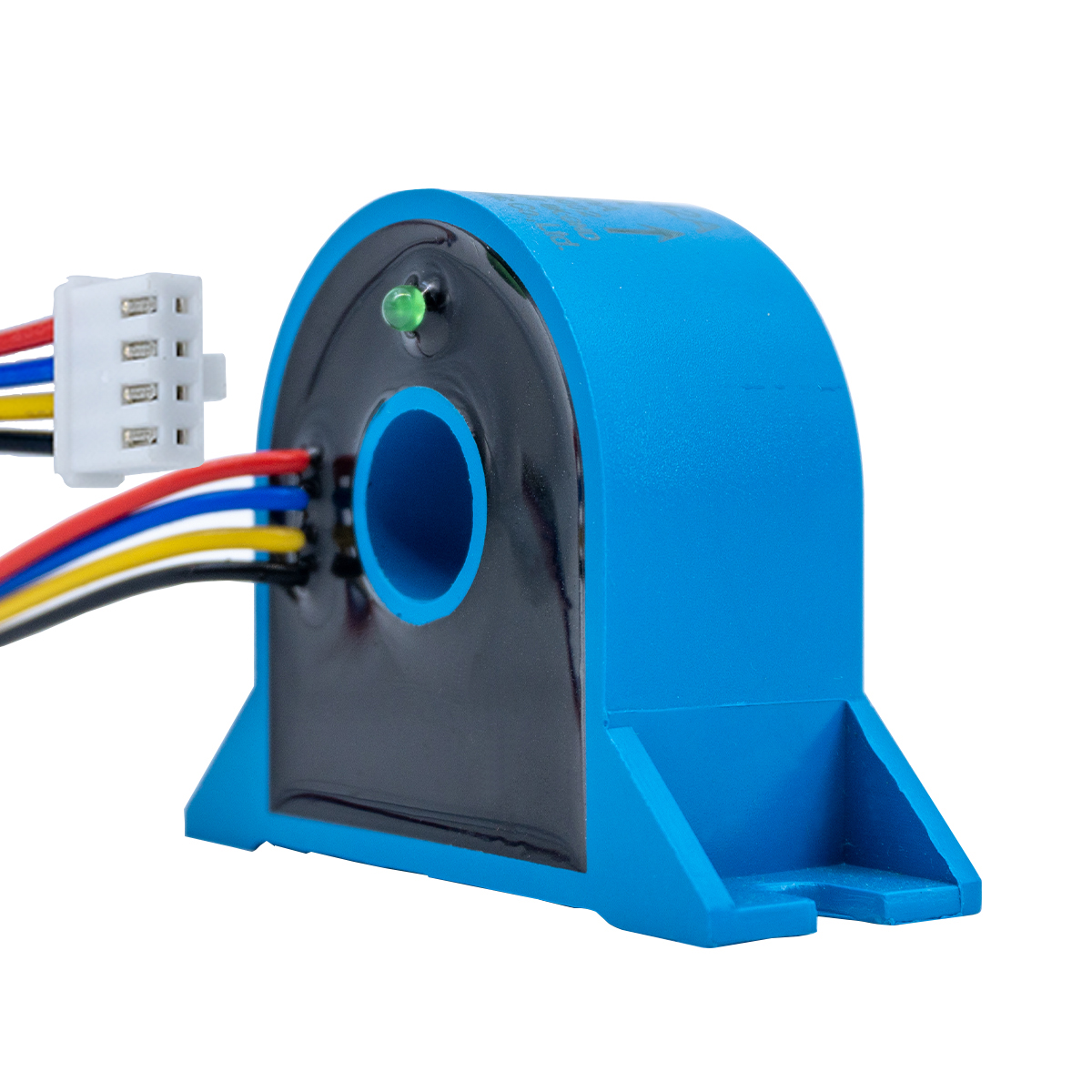

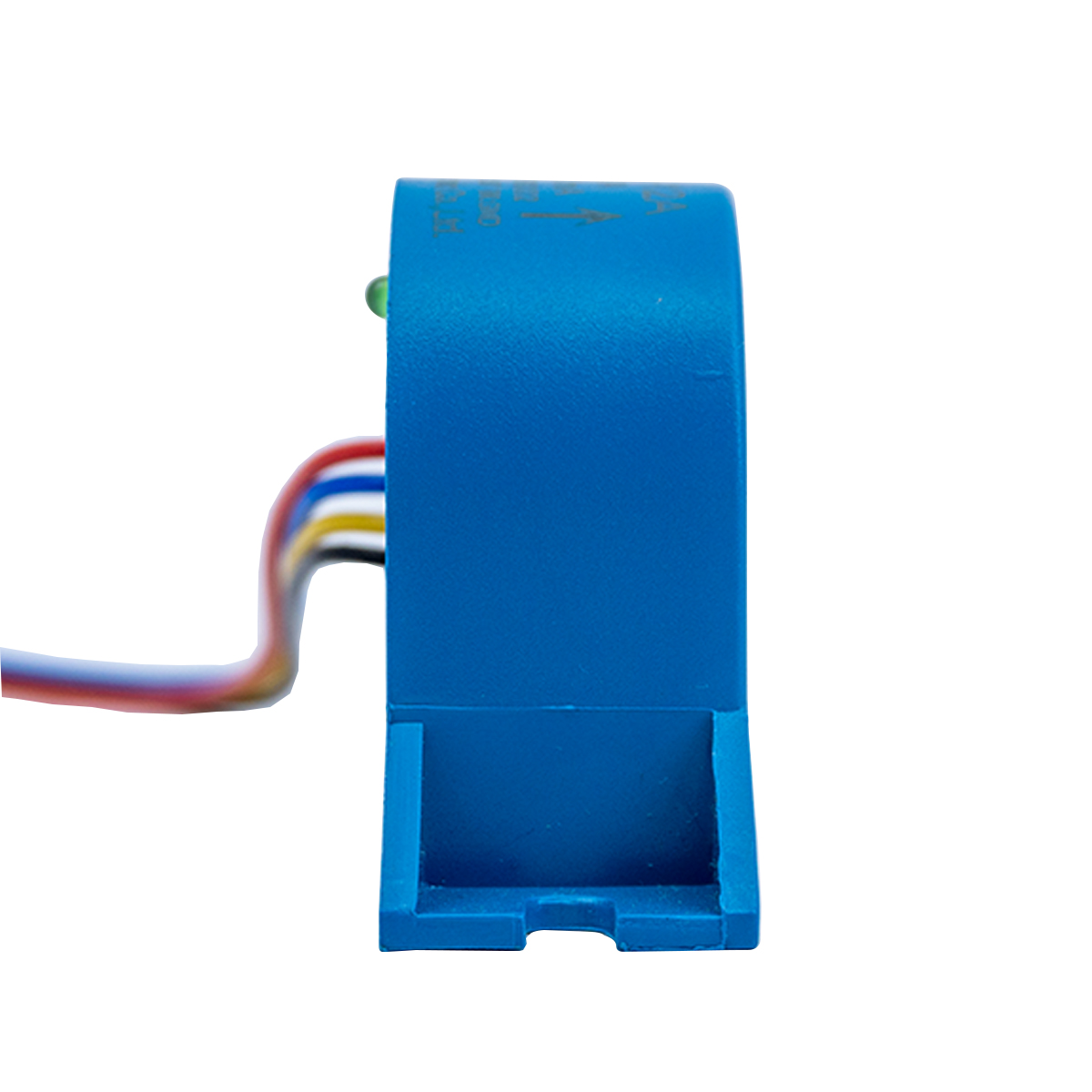

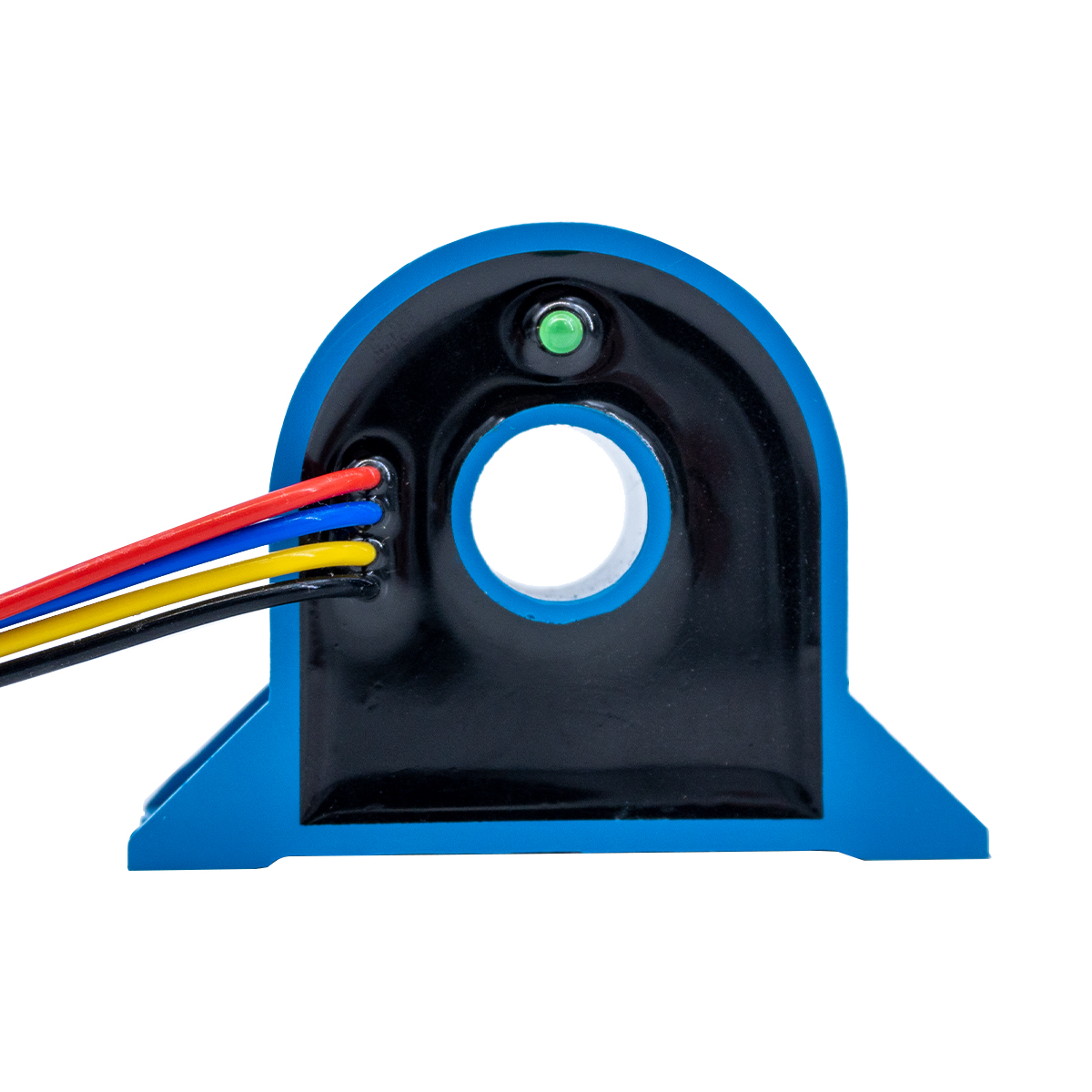

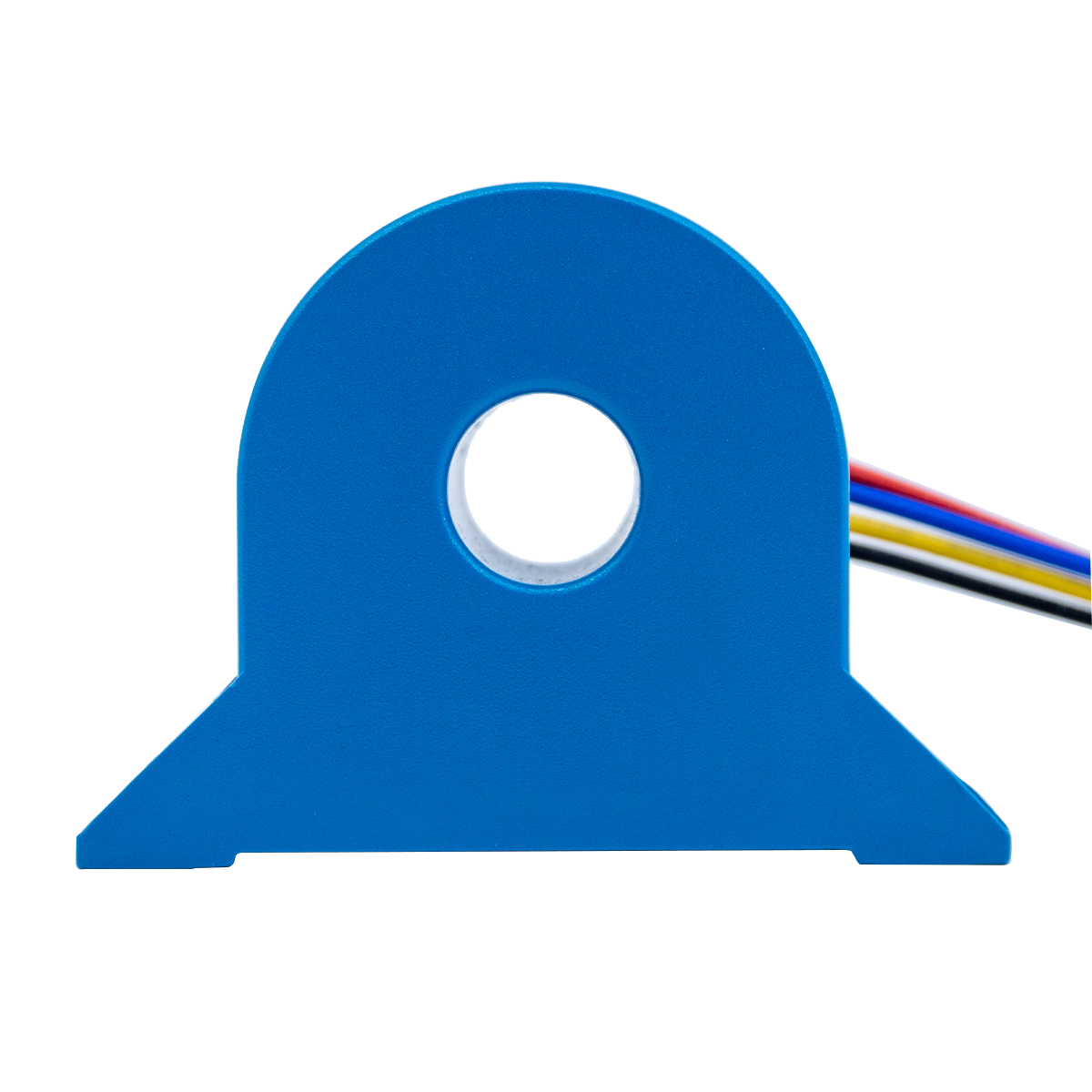

Capteurs de courant pour mesures de haute précision TRJC20-12A

Plage de mesure

I_MP

--

±20

±30

Adc

Alimentation

V_c

Gamme complète

±12

±15

±15,5

Vcc

Consommation actuelle

I_c

Au sein du IMP gamme

±15

±55

±75

mA

Rapport

K_N

Entrée：Sortie

500:1

--

Courant de sortie nominal

I_SN

Courant nominal primaire

--

±40

--

mA

Mesurer la résistance

R_M

Reportez-vous à la photo 1.

--

150

--

Ω

Précision

X_e

25 ± 10 ℃

--

--

0.05

%

Linéarité

ε_L

--

--

--

0.02

%

Coefficient de dérive en température

TCI_DEHORS

--

--

--

0.1

ppm/K

Courant de décalage zéro

I_o

25 ± 10 ℃

--

--

±20

uA

Courant de décalage zéro

I_oT

Plage de température de fonctionnement complète

--

--

±50

uA

Courant d'ondulation

I_n

DC-10Hz

--

--

2

uA

Temps de réponse dynamique

t_r

5% jusqu'à 90%IPN

--

--

1

nous

di/dt suivi avec précision

di/dt

--

200

--

--

A/nous

Bande passante de fréquence (- 3 dB)

F

--

0

--

100

kHz

Plage de température de fonctionnement

T_A

--

-40

--

+85

℃

Plage de température de stockage

T_S

--

-55

--

+100

℃

Signal d'indication d'état de sortie

--

Lorsque le voyant d'état de sortie (LED verte) est allumé, cela signifie que le produit fonctionne normalement et que le courant d'entrée du jeu de barres ne dépasse pas sa capacité portante ;

Lorsque le voyant d'état de sortie est éteint, cela indique que le produit ne fonctionne pas correctement ou que la valeur du courant d'entrée du jeu de barres dépasse sa capacité.

Tenue en tension isolée

Entre primaire et secondaire

Vd

50 Hz, 1 min

--

5

--

KV

Tension de tenue d'isolement transitoire

Entre primaire et secondaire

Volkswagen

50us

--

10

--

KV
