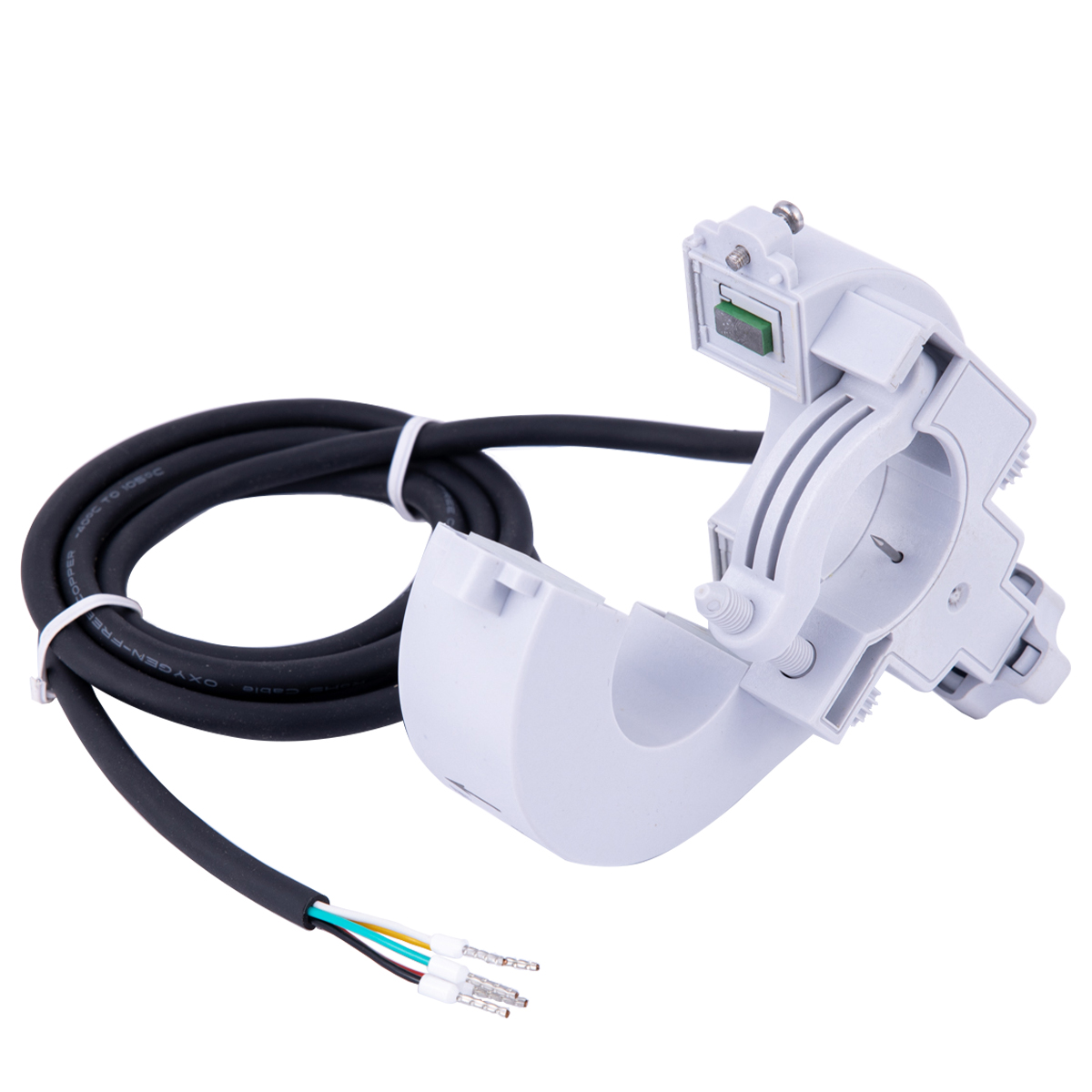

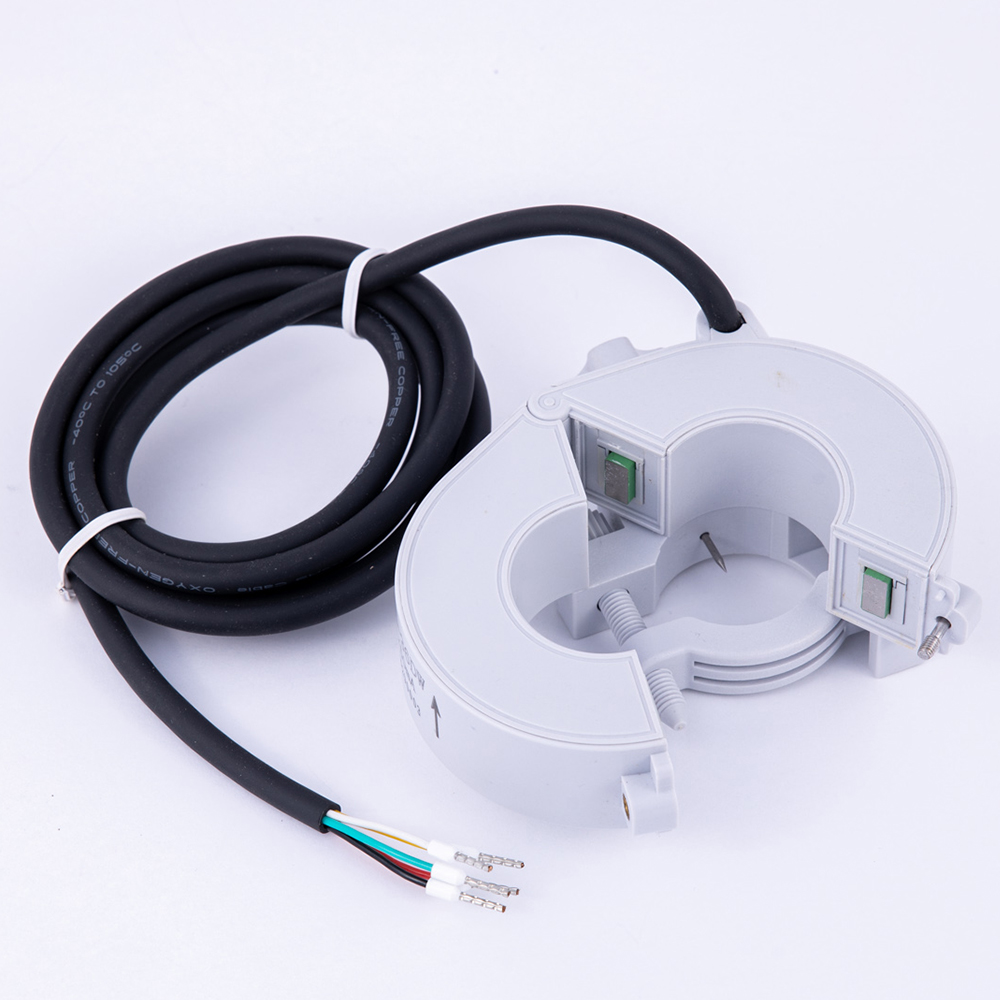

D Type CT de type Split-Core pour extérieur pour les étanches, la perforation et la mesure de la température du fabricant chinois

Caractéristiques du produit

* Structure ouverte et fermée, facile à installer sur le site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour les tests actuels sûrs et faciles;

* Toutes les pièces de fonctionnement manuel sont des isolateurs, qui peuvent être utilisés en direct et peuvent être ramifiés à n'importe quelle position du câble.

* La coquille adopte le processus de moulage intégré de soudage à la fusion à ultrasons, et la structure d'enroulement du noyau magnétique est coulée avec de la résine époxy et le niveau étanche peut être IP66.

* Adoptez une bonne linéarité magnétique élevée et une forte sensibilité.

Application

Système de surveillance des incendies électriques, système de surveillance de l'énergie des équipements d'incendie, système de consommation électrique intelligente, réseau électrique à basse tension intelligent, petit système de mise à la terre de courant, protection des relais, système de protection moteur, etc. pour la mesure, la surveillance et la protection des lignes et l'équipement.

Précautions d'installation

* Pour le fonctionnement du transformateur, les gants isolés doivent être portés et les mains ne doivent pas toucher directement le noyau rouge du fil de blindage.

* Core en fer en acier en silicium avant de fermer, pour s'assurer que la surface d'extrémité coupée est propre, pas de taches, pas de résidu d'impureté; doit être recouvert de traitement inhibiteur de la rouille

* Utilisez une clé à couple (électrique / pneumatique) lors du resserrement des vis et réglez le couple sur une plage raisonnable.

paramètres de performance	Température de fonctionnement	-40 ℃～ + 70 ℃	Humidité relative	≤90%
	Niveau de tension	0,4 / 0,66 / 0,72kV	Gamme linéaire	5% ～ 120%
	Courant d'entrée nominal	50 ～ 600A	Fréquence nominale	50 / 60Hz
	Charge nominale	＜ 20Ω	Température	100k
	Classe de précision	0,5 级	Résistance diélectrique	1000mΩ / 500V / min
Paramètres de structure mécanique	Coquille et squelette	Note PA / pcflammability94-v0	Méthode de sortie	Fil de gain de PVC flexible
	Current -output	Ligne noire verte	Sortie	Ligne rouge
	Sortie de mesure de la température	ligne jaune - ligne blanche	Protection de sortie actuelle	P6KE12 Caprotective Tube
	Matériau de base	Acier en silicium / nanocristalliné / permalloy	Structure d'ouverture et de clôture	'304 ' Fixation avec une vis inséparable
	Aiguille de perforation	Acier inoxydable '304 '	Plan de construction	Fixation du bouton pour verrouiller le câble

Dimensions de forme et d'installation

Modèle de produit	entrée nominale	sortie nominale	classe de précision	Dimensions (mm)
Modèle de produit	entrée nominale	sortie nominale	classe de précision	φ	A	B	C	D	E
Bnwak-36dw	50 ～ 600A	0 ～ 100mA ou 0 ～ 1V	0.5 1.0	35	71	20	34	79	100
BNWSK-36DW				35	71	20	34	79	100

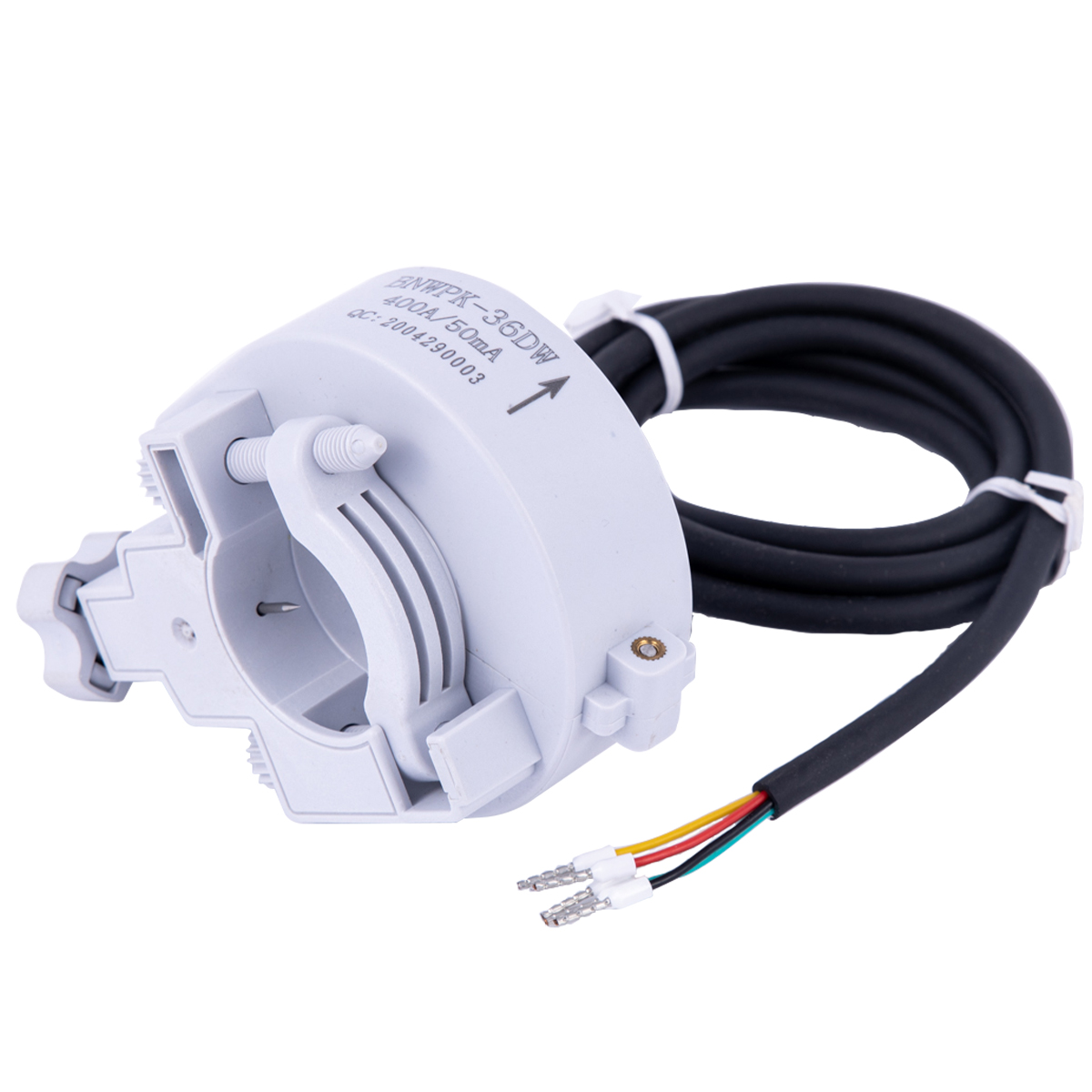

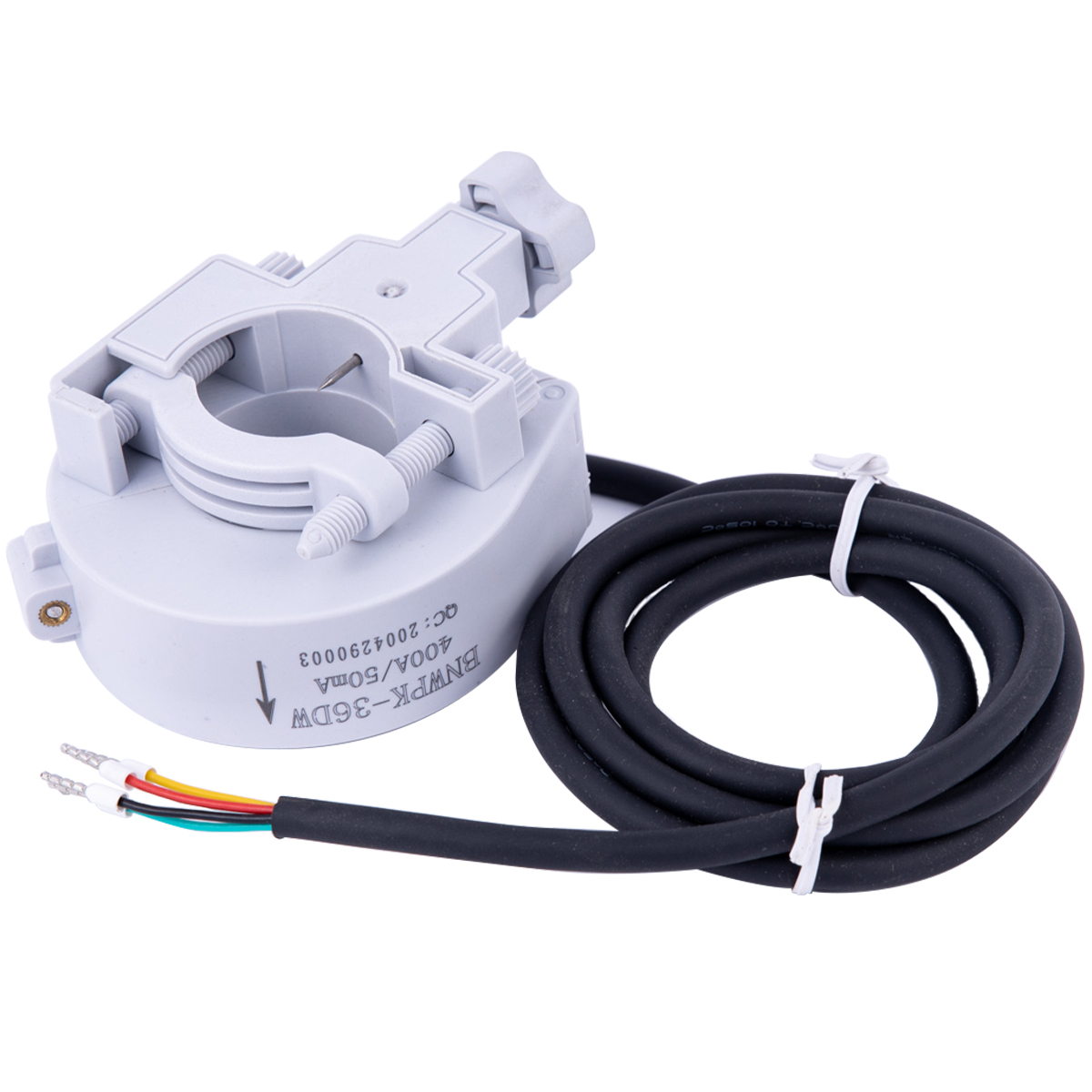

BNWPK-36DW				35	71	20	34	79	100

Description du fil de sortie:

1. L'entrée est un câble à travers le noyau (P1 → P2)

2. L'extrémité de sortie est conduite avec un fil blindé à cinq noyau;

3. Le rouge représente la borne de mesure de tension; Le jaune et le blanc sont des capteurs de température;

4. Le vert et le noir représentent la sortie du signal de courant secondaire;

5. Définissez la correspondance de polarité entre 'p1 ' et la ligne verte comme fin avec le même nom (*)

Lorsque le transformateur est allumé, vous devez porter des gants isolants et vos mains ne doivent pas toucher directement le noyau rouge du fil blindé;

Avant la fermeture du noyau en acier en silicium, assurez-vous que la face finale de l'incision est propre, exempte de taches et d'impuretés; Il doit être traité avec un agent anti-Rust;

Utilisez une clé à torgue (électrique / pneumatique) lors du resserrement des vis et réglez le couple sur une plage raisonnable.
