Le dispositif d'extraction d'énergie CT est un nouveau type de dispositif d'extraction d'électricité inductif qui utilise l'énergie électromagnétique induite autour de la ligne de transmission haute tension pour obtenir de l'énergie électrique. L'appareil utilise le principe de l'induction électromagnétique, utilise un transformateur de courant pour induire directement une tension alternative à partir du bus haute tension, puis subit une rectification, un filtrage et une stabilisation de tension pour obtenir une tension continue stable et fiable, qui fournit une alimentation stable. pour les équipements électriques installés à proximité. Il peut garantir une alimentation électrique stable à long terme de l'équipement de charge. Il convient comme dispositif d'alimentation électrique pour la détection, la surveillance, l'inspection, l'antivol et d'autres équipements électriques en ligne sur les fils de transmission à haute tension.

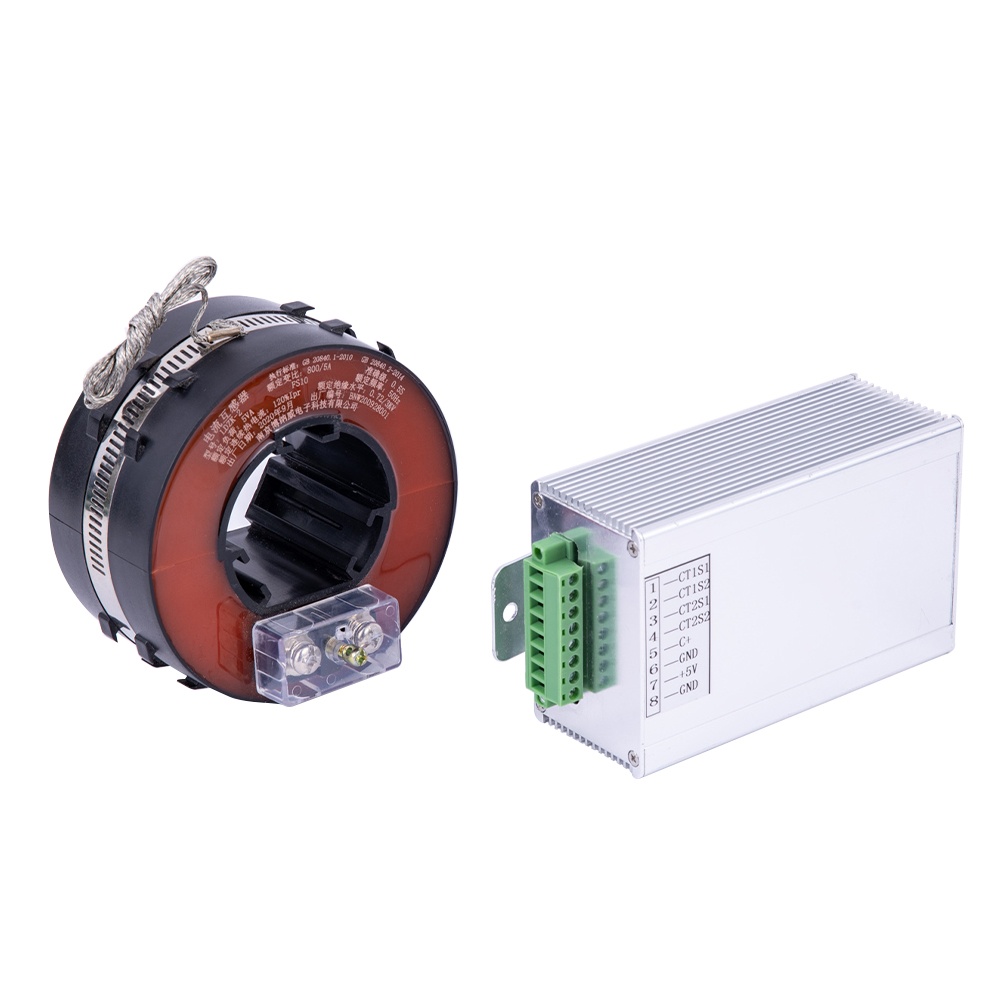

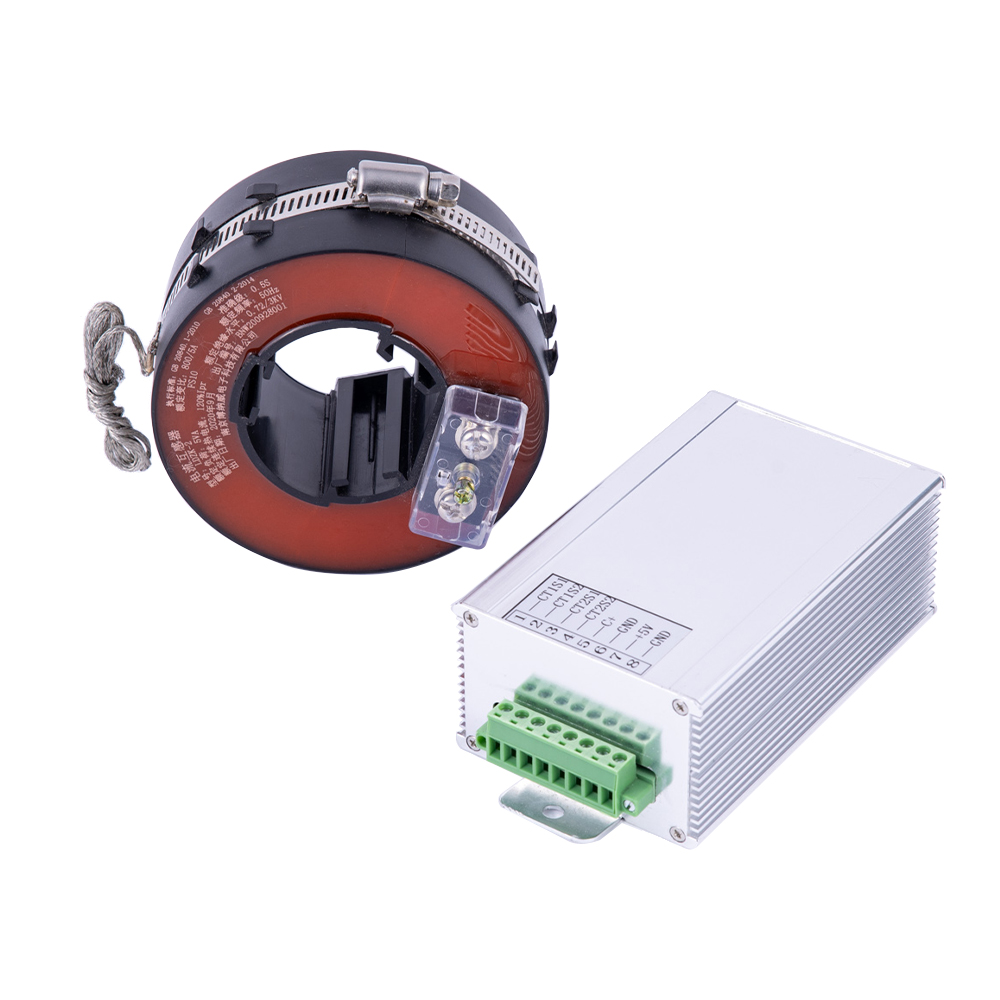

TRGK-300 est conçu et produit par notre société pour l'alimentation électrique des équipements de détection, de surveillance, d'inspection, d'antivol, de communication et autres équipements électriques en ligne sur les fils de transmission et de distribution haute tension. L'appareil comprend un transformateur d'énergie de type ouvert, un module d'alimentation en énergie et des fils de connexion de support.

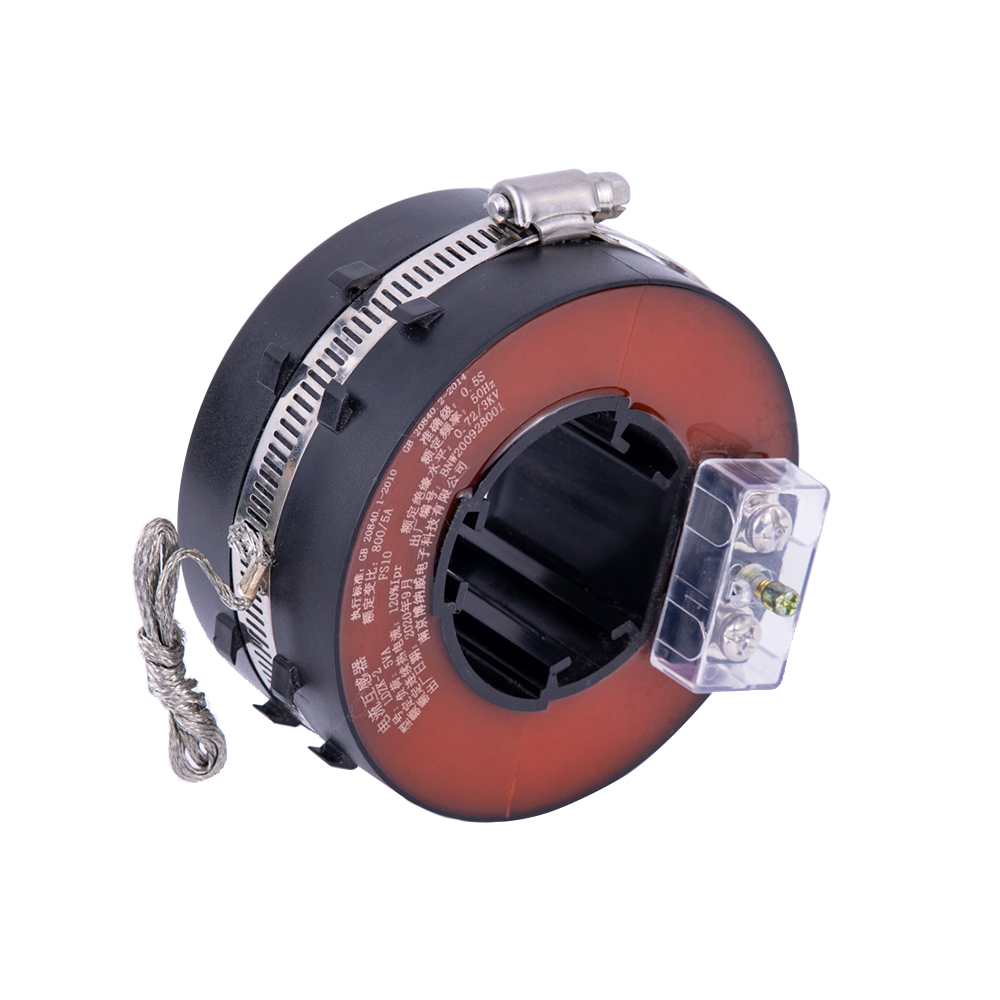

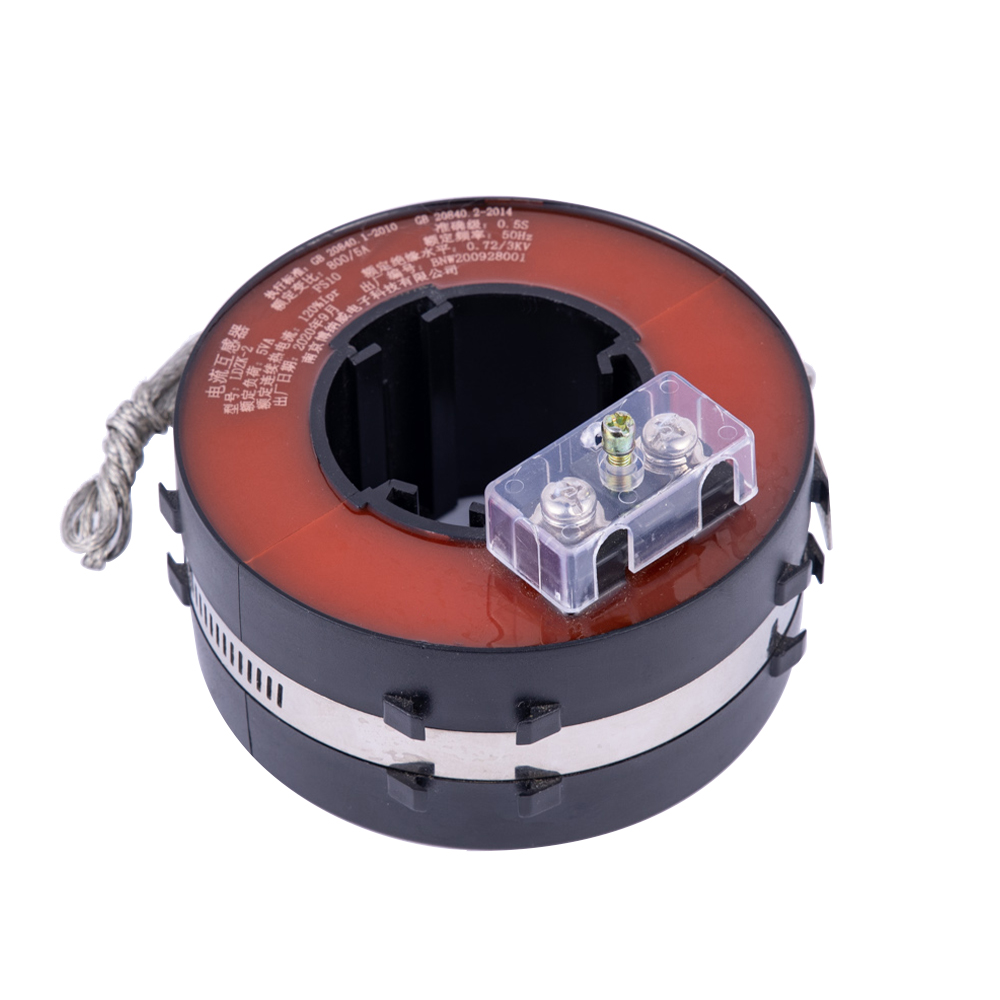

Le transformateur d'énergie de type ouvert adopte une tôle d'acier au silicium de haute qualité avec une perméabilité magnétique élevée comme matériau conducteur magnétique, qui présente les caractéristiques d'un noyau de fer divisible et d'une faible perte de circuit magnétique. À l'intérieur de la coque en plastique ignifuge, résistant à l'humidité, performances stables et sans entretien ;

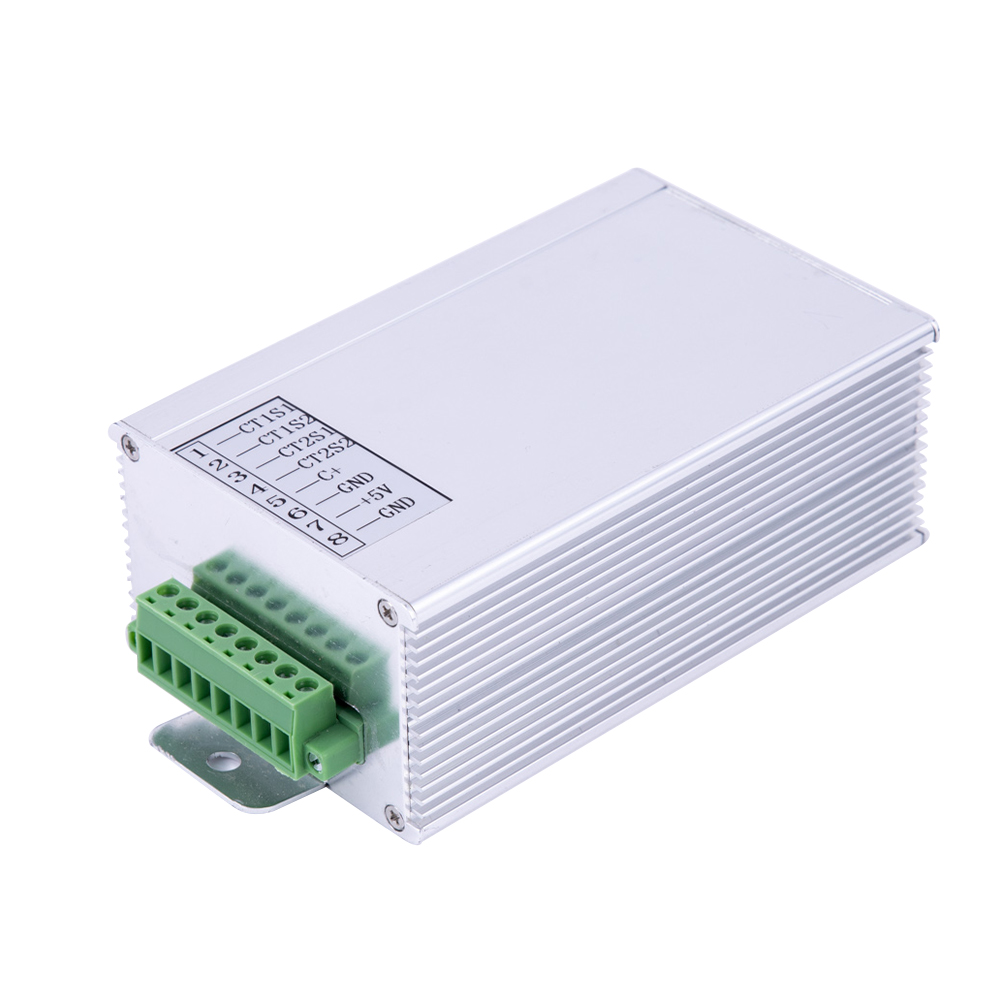

Le module d'alimentation à récupération d'énergie présente les avantages d'une double entrée, d'une petite taille, d'une efficacité de conversion élevée, de performances stables, d'une isolation des côtés primaire et secondaire et d'une résistance d'isolation élevée ; le produit adopte un emballage modulaire à coque métallique, résistant à la poussière et à l'humidité, et doté d'une forte capacité anti-interférence ; Les bornes d'entrée et de sortie se présentent sous la forme de bornes de câblage pour une connexion facile ; La grille de produits a une forte adaptabilité et peut fonctionner dans une large gamme de flux d'entrée ; Ce produit a des fonctions de protection contre les courts-circuits, les surtensions et la surchauffe en sortie.
Équipements électriques difficiles à obtenir à proximité des lignes de transport à haute tension : divers dispositifs de surveillance sur les lignes de câbles électriques souterraines, équipements de surveillance dans les armoires de réseau en anneau, etc.
Paramètres techniques du transformateur de courant divisé
| Modèle et spécifications | LDZK-2 500A/1A | ||
|---|---|---|---|
| Entrée nominale (AC) | 500A | ||
| Plage de mesure (AC) | 0-720A | ||
| Courant de sortie nominal (AC) | 1A | ||
| Charge nominale | 2,5VA | 5VA | 7,5VA |
| Précision | ±0,5% | ± 1% | ±3% |
| Tension de tenue à la fréquence d'alimentation | Entre primaire et secondaire : AC2,5kV 1min | ||
| Gamme de fréquences | 50HZ-400HZ | ||
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ | ||
| Température de stockage | -20 ℃ ~ + 50 ℃ | ||
| Poids | Environ 1,6 kg | ||
Paramètres techniques du module d'alimentation
| Modèle et spécifications | 5D05 | 5D08 | 5D16 | 10D12 | 10D24 | 20D12 | |
|---|---|---|---|---|---|---|---|
| Sortie | Tension de sortie nominale | 5V | 8V | 16V | 12V | 24V | 12V |
| Puissance de charge nominale | 5W | 10W | 20W | ||||
| Précision | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| Taux d'ajustement linéaire | -- | -- | -- | -- | -- | -- | |
| Régulation de charge | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | |
| Saisir | Plage de courant d'entrée | 0 ~ 1,8A | |||||
| Gamme de fréquences | 40 ~ 60Hz | ||||||
| Protection | Protection contre les courts-circuits | Le mode de protection coupe la tension de sortie et récupère automatiquement une fois le défaut effacé | |||||
| Protection contre la surchauffe | Le mode de protection coupe la tension de sortie et récupère automatiquement une fois le défaut effacé | ||||||
| Environnement | Température de fonctionnement | -20 ~ + 50 ℃ | |||||
| Humidité de fonctionnement | 10 ~ 95% HR | ||||||
| Température et humidité de stockage | -40 ~ + 70 ℃ | ||||||
| Dérive de température | ±0,03 %/℃ | ||||||
| Sécurité et résistance aux chocs | Résistance à la pression | Entrée vers Shell 1,5KVAC | Sortie vers Shell 1,5KVAC | Entrée vers sortie 1,5KVAC | |||
| Isolation | E/S vers le shell > 200 MΩ | ||||||
| Résistance aux courants de choc | >20KA/s | ||||||

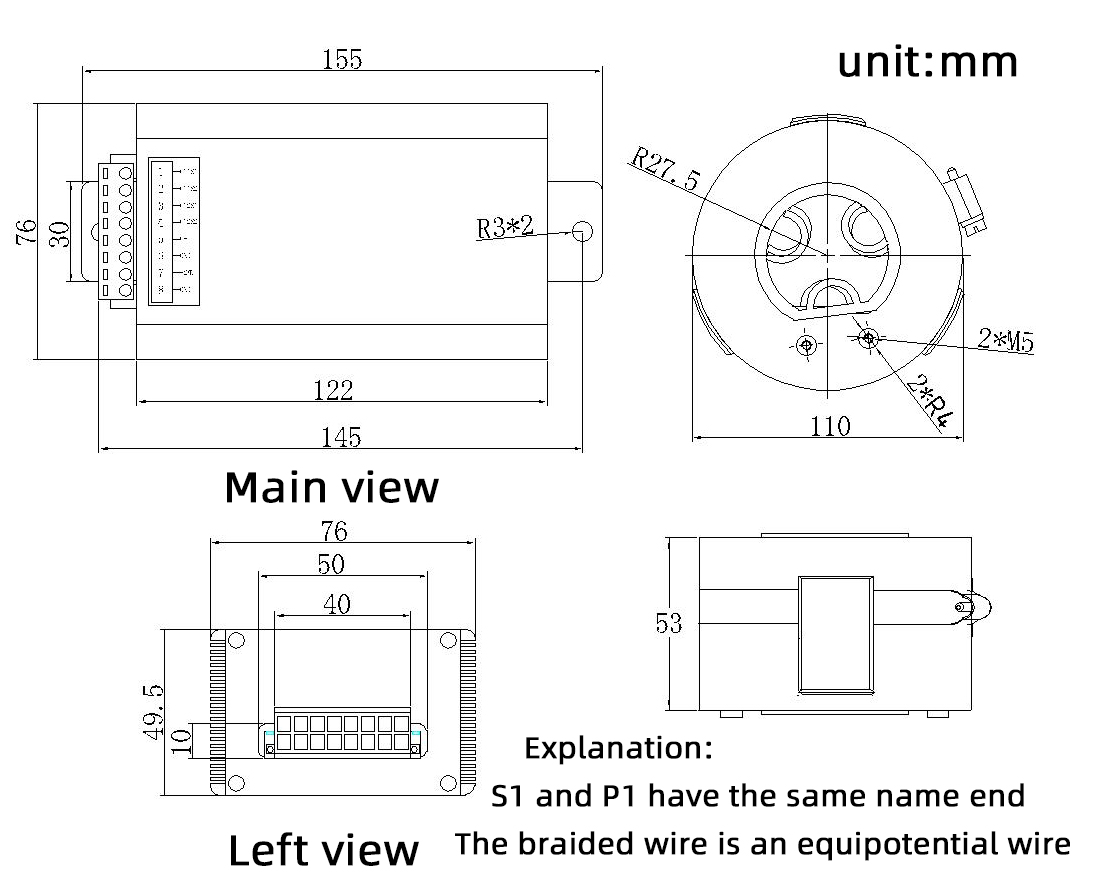

| Autres | Dimensions | 155*76*49.5 | |||||
| Poids | 380g | ||||||
| Conditionnement | Boîte d'emballage 355*355*250, 30 pièces/ctn | ||||||
Remarques : 1. Tous les paramètres sont mesurés dans des conditions nominales d'entrée et de charge, température ambiante 25°C, humidité 70 % | |||||||
Remarque : lorsque la température ambiante dépasse 55 °C, des méthodes de refroidissement forcé telles que le refroidissement par air ou la dissipation thermique doivent être adoptées pour garantir que la température du boîtier du module ne dépasse pas 85 °C.
Paramètres de test de performance globale
| Prendre le CT énergétique à partir des données actuelles | ||
|---|---|---|
| Puissance (W) | Tension (V) CC | Courant de démarrage (A) |
| 0 | 16 | ≤10 |
| 1 | 16 | ≤18 |
| 2 | 16 | ≤24 |
| 3 | 16 | ≤30 |
| 4 | 16 | ≤38 |
| 5 | 16 | ≤40 |
| 6 | 16 | ≤47 |
Définition de la prise
| Prise NO. | Nom du socket | Définition de la prise |
|---|---|---|
| 1 | CT1S1 | Le premier itinéraire de prise d'électricité du terminal CT S1 |
| 2 | CT1S2 | Le premier itinéraire de prise d'électricité du terminal CT S2 |
| 3 | CT2S1 | La deuxième voie de prise d'électricité du terminal CT S1 |
| 4 | CT2S1 | La deuxième voie de prise d'électricité du terminal CT S2 |
| 5 | C+ | Borne positive du condensateur |
| 6 | GND | Borne de terre |
| 7 | +16V | Borne positive de sortie |
| 8 | GND | Borne de terre |
Diagramme de principe de fonctionnement
Lorsque le transformateur est installé sur la ligne, l'anneau doit être installé fermement pour éviter les vibrations du transformateur.
Veuillez connecter le câble correctement selon la définition du terminal. Ne connectez pas le câble de manière incorrecte, sinon l'alimentation électrique sera définitivement endommagée.
Le boîtier du module d'alimentation doit être connecté de manière fiable à la terre pour augmenter la capacité anti-interférence.
