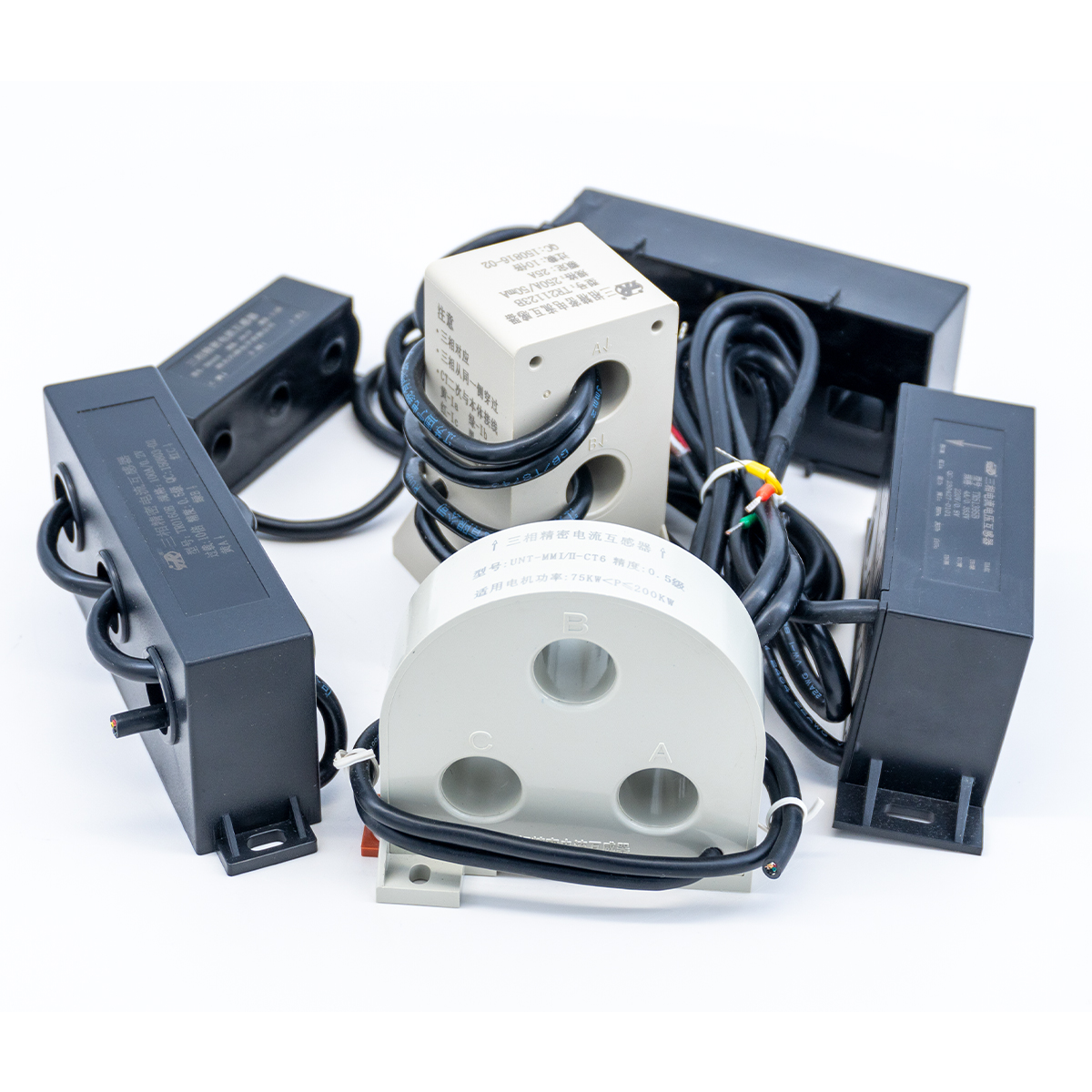

Précision de transformateur de Curren de composant de transmission de puissance haute

Description du produit
Ce produit est utilisé pour la protection des moteurs AC triphasés 360 V, 660 V. Il convertit le signal de courant alternatif en un signal de tension ou de courant alternatif de faible niveau via un transformateur et le transmet avec précision à un circuit électronique basé sur un microprocesseur pour assurer la protection du moteur.
État de disponibilité:
  • 3000000

  • T/T, Western Union, Paypal

  • 1 pièce

  • Shanghai, Chine

Transformateur de protection moteur


-Ce produit est utilisé pour les moteurs à courant alternatif triphasés, les équipements de production d'énergie, les équipements de transmission et de distribution, la gestion de l'énergie, etc. pour une mesure et une protection précises.
-Il peut être utilisé dans les moteurs à courant alternatif triphasés, les équipements de production d'énergie, la gestion de l'énergie et d'autres équipements pour la surveillance du courant et la protection des transformateurs.
Caractéristique principale
Méthode d'installation flexible
Le signal de courant d'entrée varié peut produire une valeur de tension uniforme, facile à utiliser.
Excellente cohérence, forte interchangeabilité.

Paramètre électrique


Courant nominal d'entrée Iin :            0-400A
Sortie nominale secondaire Uo :       0-0,5V
Courant nominal maximum :Imax :          10 ×Je suis
Non-linéarité :                    Précision 0,5% ;
Erreur de phase 30'
Résistance d'isolation :             >500m Ω
Tension de tenue à la fréquence d'alimentation :>3kV


Caractéristiques du produit

Large surcharge et excellente cohérence ;

Différents courants d'entrée peuvent être convertis en une valeur standard unifiée, ce qui est pratique pour l'acquisition du signal ;

Le circuit est simple, aucune alimentation externe n'est requise et le fonctionnement est fiable.

Diverses méthodes d'installation, installation optionnelle de PCB et méthodes de fixation par boulons.

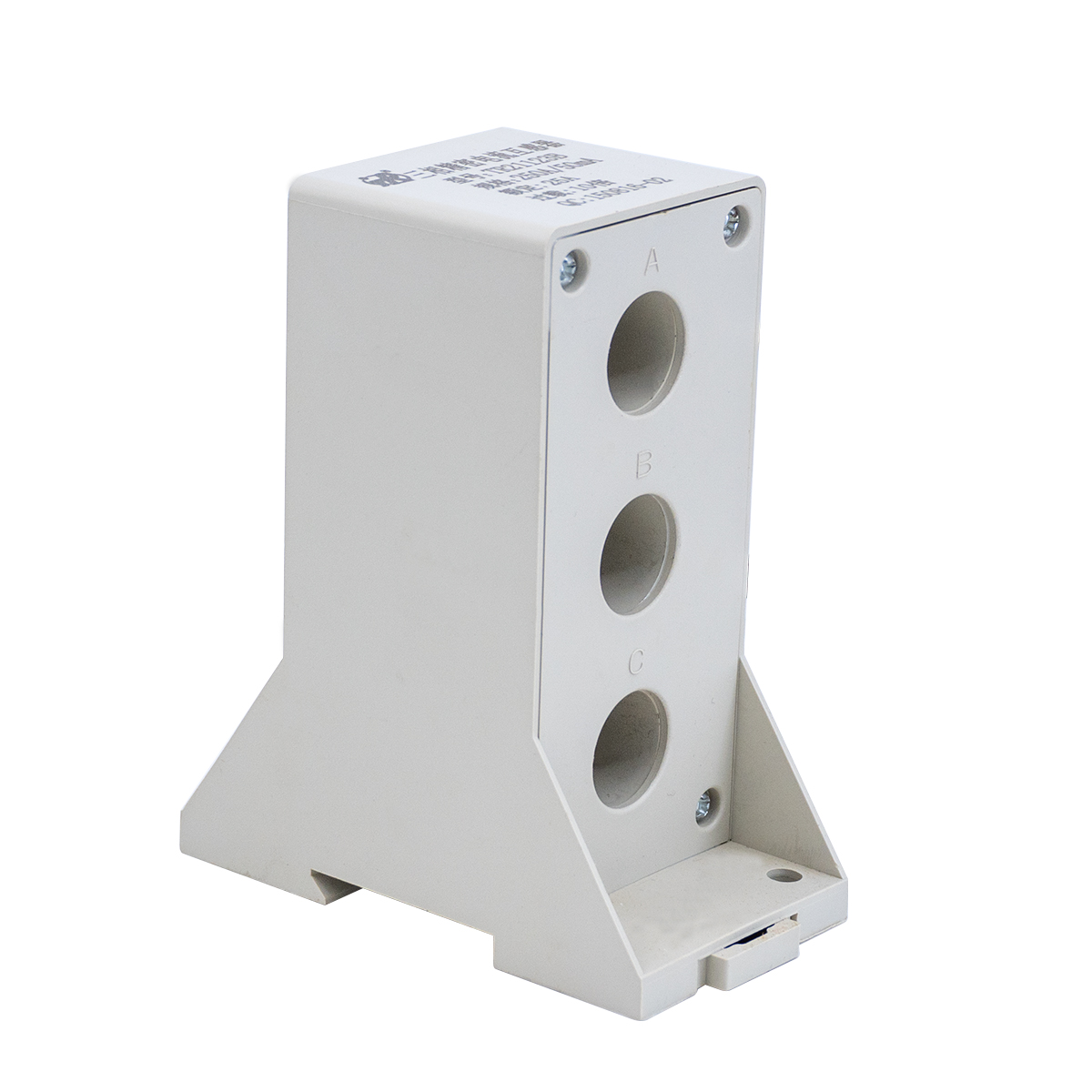

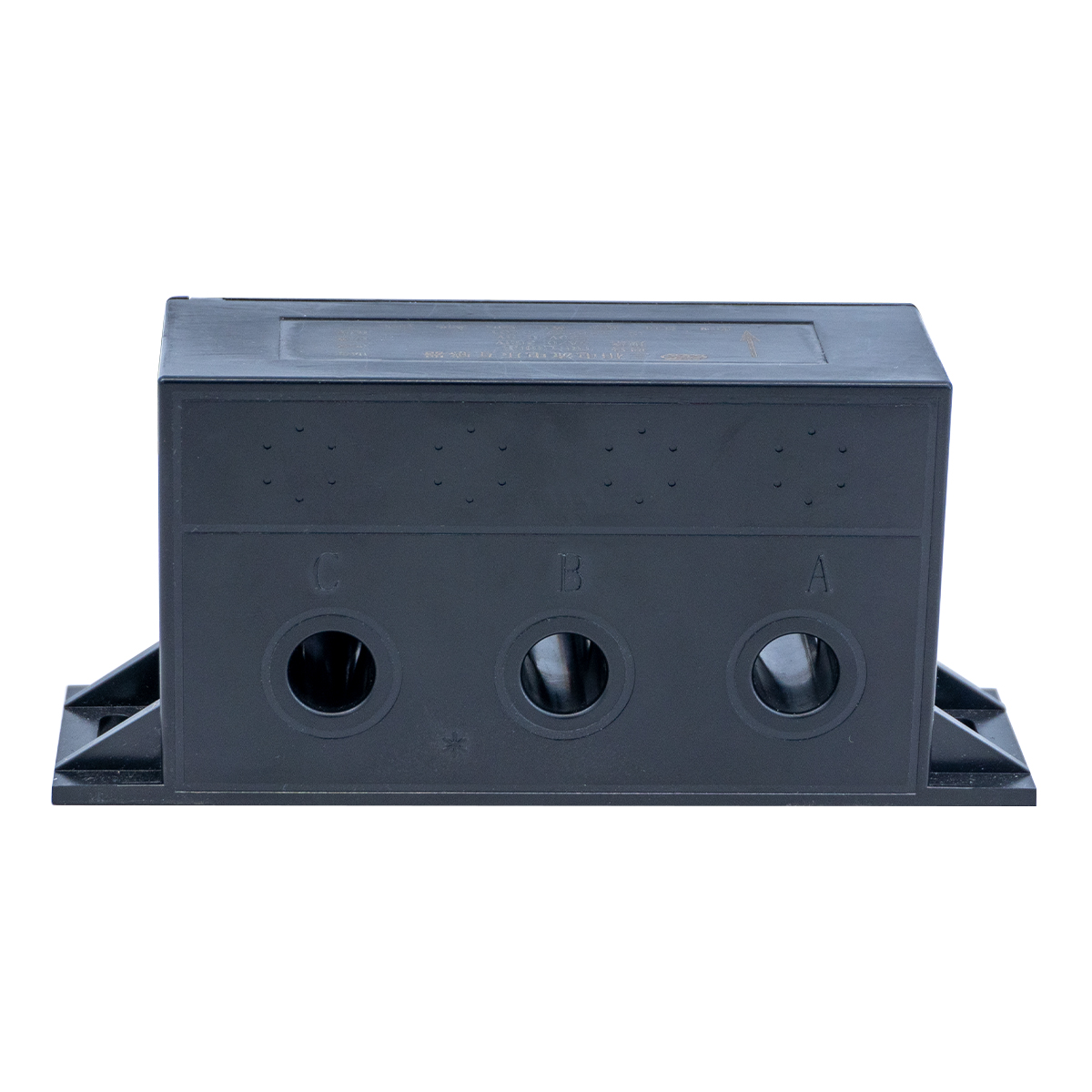

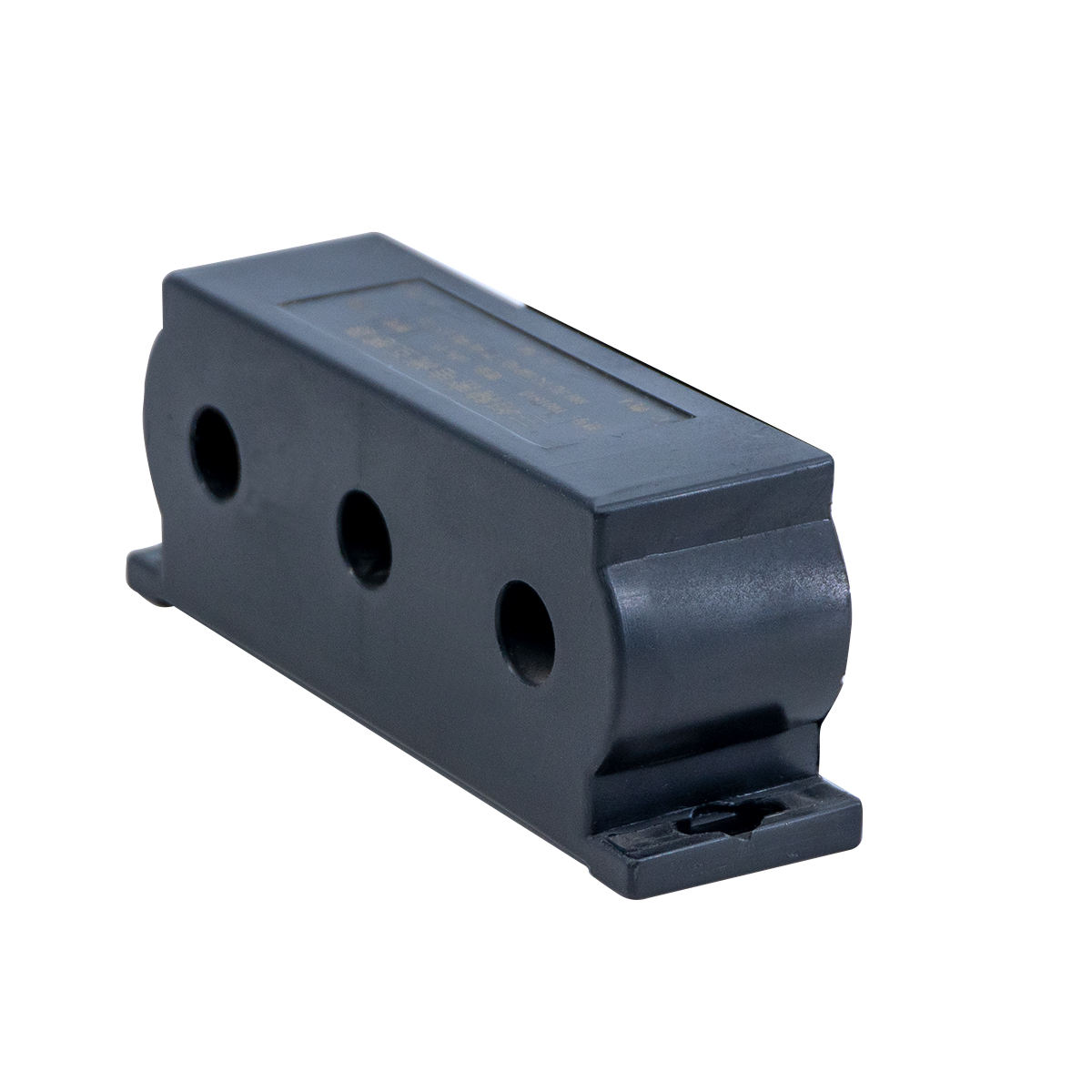

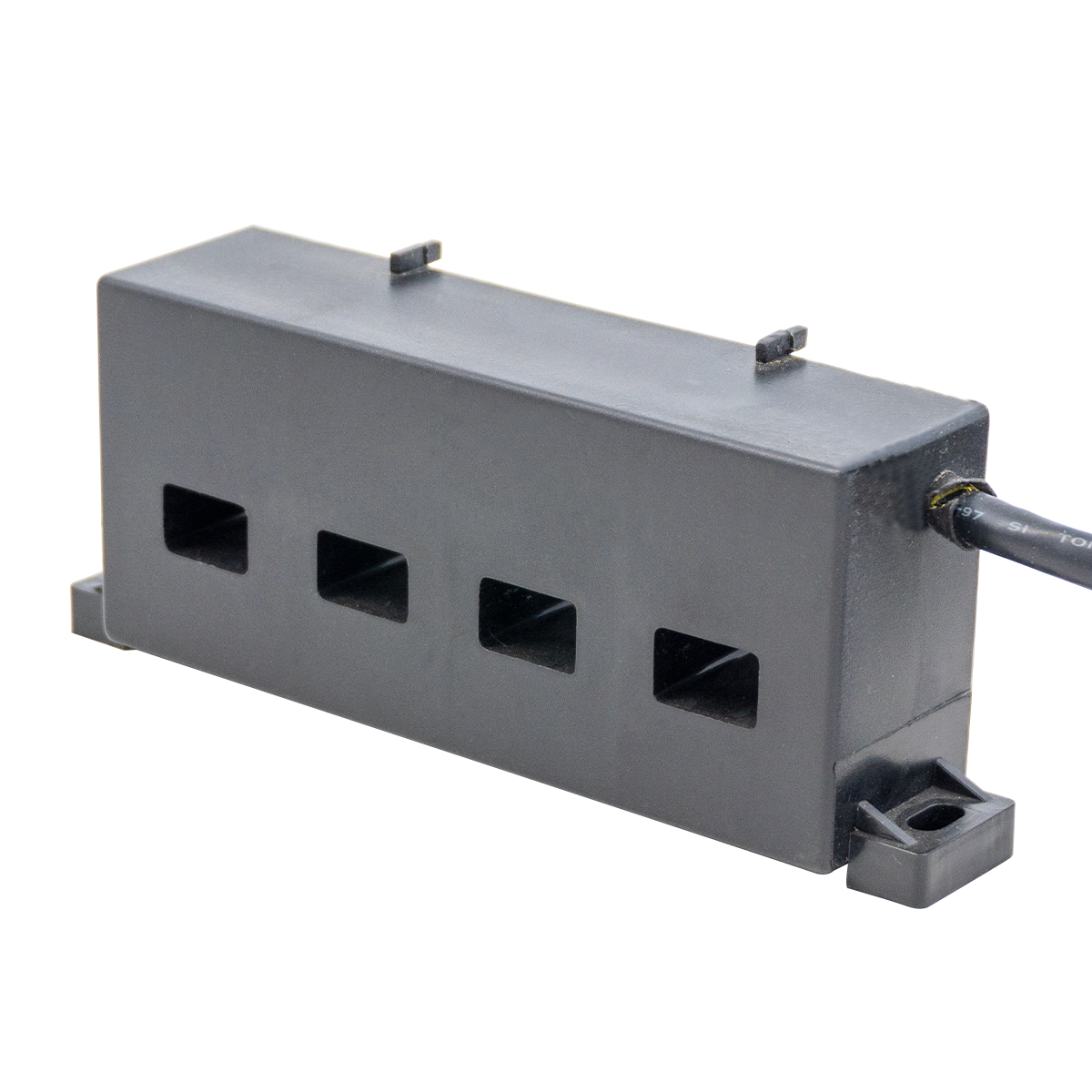

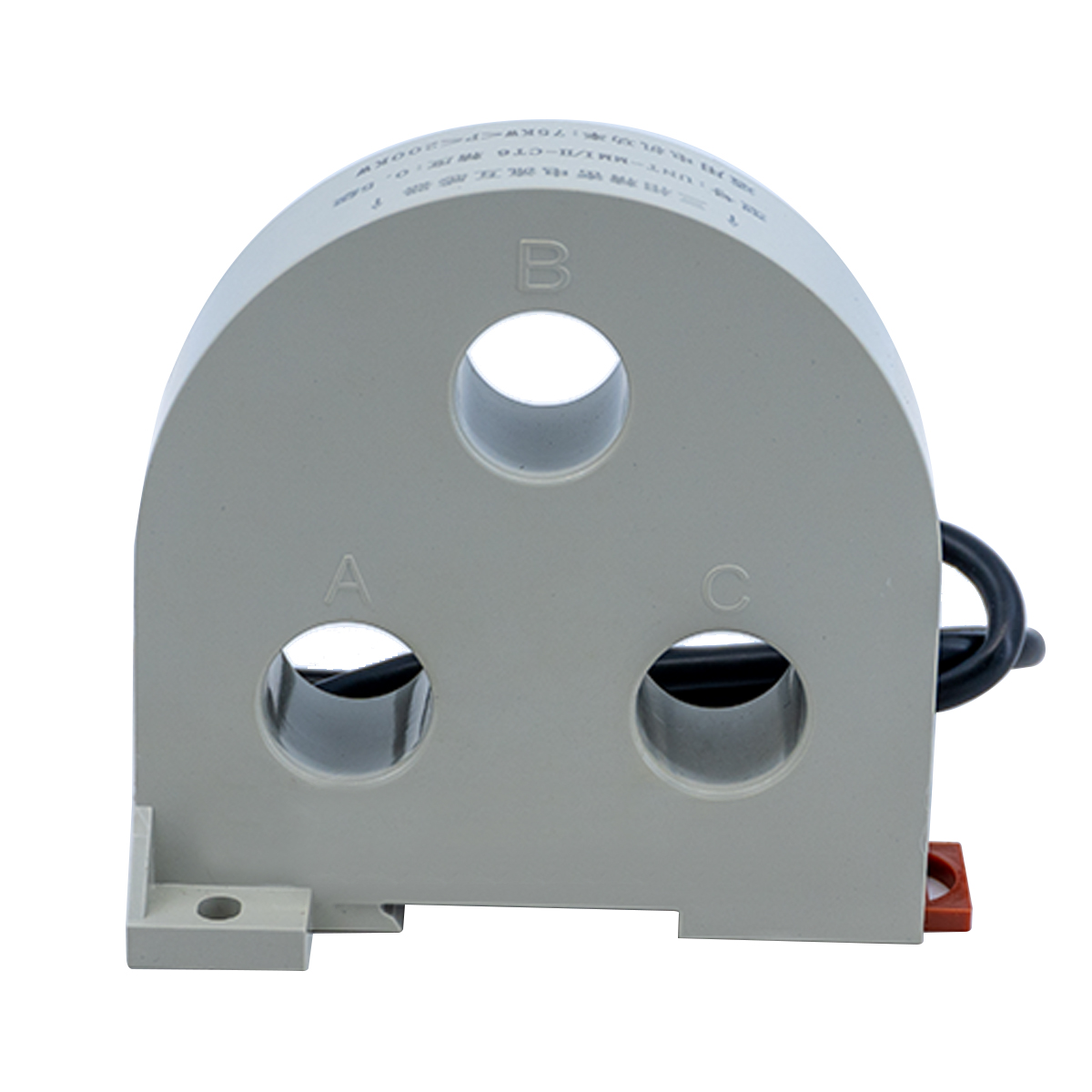

Différentes structures de forme sont disponibles.


Application

Largement utilisé dans les moteurs à courant alternatif, les compresseurs d'air, l'éclairage, le chauffage, la ventilation et d'autres dispositifs dans divers endroits pour la surveillance et la protection du courant ; la gestion de l'énergie, les systèmes de contrôle automatique pour les bâtiments ;

Paramètres du produit






Électrique
performance
paramètres
Température de fonctionnement -25 ℃ ~ + 55 ℃/-40 ℃ ~ ~ + 85 ℃ en option Humidité relative ≤90%hPa
Isolation interne Résine époxy Résistance d'isolation >500 MOhms/500 Vcc
Force moyenne 2500Vca/min Résiste à la tension de choc 5 000 V (onde de foudre standard de 1,2/50 μs)
Fréquence de fonctionnement 50 ~ 400 Hz Classe de précision Selon(IEC 61869-2 ou
(GB 20840.2-2014) précision 0,5, classe 1,0
Respectueux de l'environnement Selon l'exigence de RoHS Attestation Selon CE


Taper L W H H1 A1 A2 A3 IDENTIFIANT P
TR0161B 100 28 39 / / / / 10 91
TR0159B 120 50 56 / / / / 20 106
TR0160B 158 34 62 4 5.2 10 24 20 146
TR0180B 196 38 74 5.5 6 12 29 30 182
TR0181B 196 38 74 5.5 6 12 29 35 182
TR01123B 50 90 110 / / / / 18 /
TR0198-1B 94 53 92 / / / / 20 73
TR0199B 111 79.5 99 / / / / 30 90
TR01103B 184 65 78 / / / / 40 112

iShot_2024-03-20_06.42.21iShot_2024-03-20_06.38.31iShot_2024-03-20_06.38.52iShot_2024-03-20_06.39.19
