Aperçu du produit
La surveillance partielle des décharges est désormais un moyen technique internationalement reconnu et largement utilisé pour diagnostiquer la condition d'isolation de l'équipement. Il est principalement utilisé pour l'inspection de routine ou les tests sur place des équipements à haute tension dans les sous-stations. Il est utilisé pour surveiller et analyser les signaux de décharge partiels à l'intérieur de l'équipement d'appareillage de commutation (SIG), les analyser au centre du système d'analyse des données, l'affichage et les alarmes de sortie, puis surveiller et évaluer l'état de fonctionnement de l'équipement SIG, afin d'éviter efficacement des accidents soudains de l'équipement GIS haute tension. La grande quantité de données de sortie locales et la complexité du site font de sa surveillance en temps réel une tâche difficile.

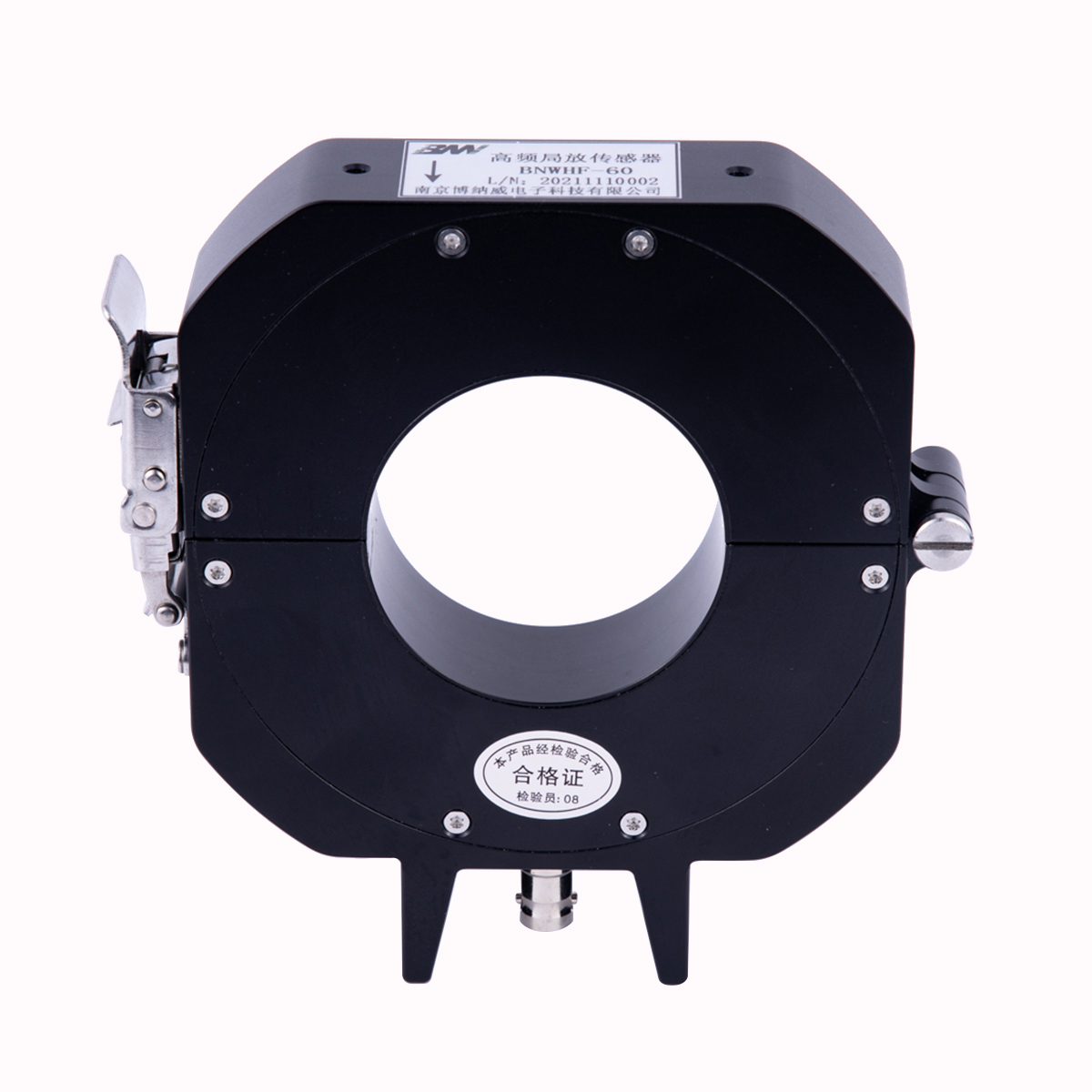

Lorsque la décharge locale se produit à l'intérieur du câble, le courant à haute fréquence se propagera le long du fil de terre vers la terre et la détection de décharge locale est réalisée en installant un capteur de décharge local haute fréquence sur le fil de terre pour détecter le signal de courant à haute fréquence. Les capteurs de décharge locale à haute fréquence utilisent la méthode de la bobine Rogowski, dans le matériau du noyau toroïdal autour d'une bobine conductrice multi-tours, un courant à haute fréquence à travers le centre du noyau et le champ électromagnétique alternant à haute fréquence provoqué par la bobine produira une tension induite. Il n'y a pas de connexion électrique entre la boucle de mesure du capteur et le courant testé, qui est une méthode de détection non intrusive et ne nécessite pas d'arrêter l'équipement testé. En utilisant un système de surveillance localisé des lignes pour surveiller la surveillance et l'activité de tendance de décharge localisée, son développement au fil du temps peut être observé en continu afin que les câbles à haute tension ou les accessoires de câble puissent être remplacés en temps opportun avant qu'un défaut ne se produise.
Caractéristiques du produit
* Bonne linéarité et haute précision; Vitesse de réponse rapide, qui peut atteindre le niveau NS.
* La bande passante de fréquence peut fonctionner dans la plage de 100 kHz ~ 50 MHz.

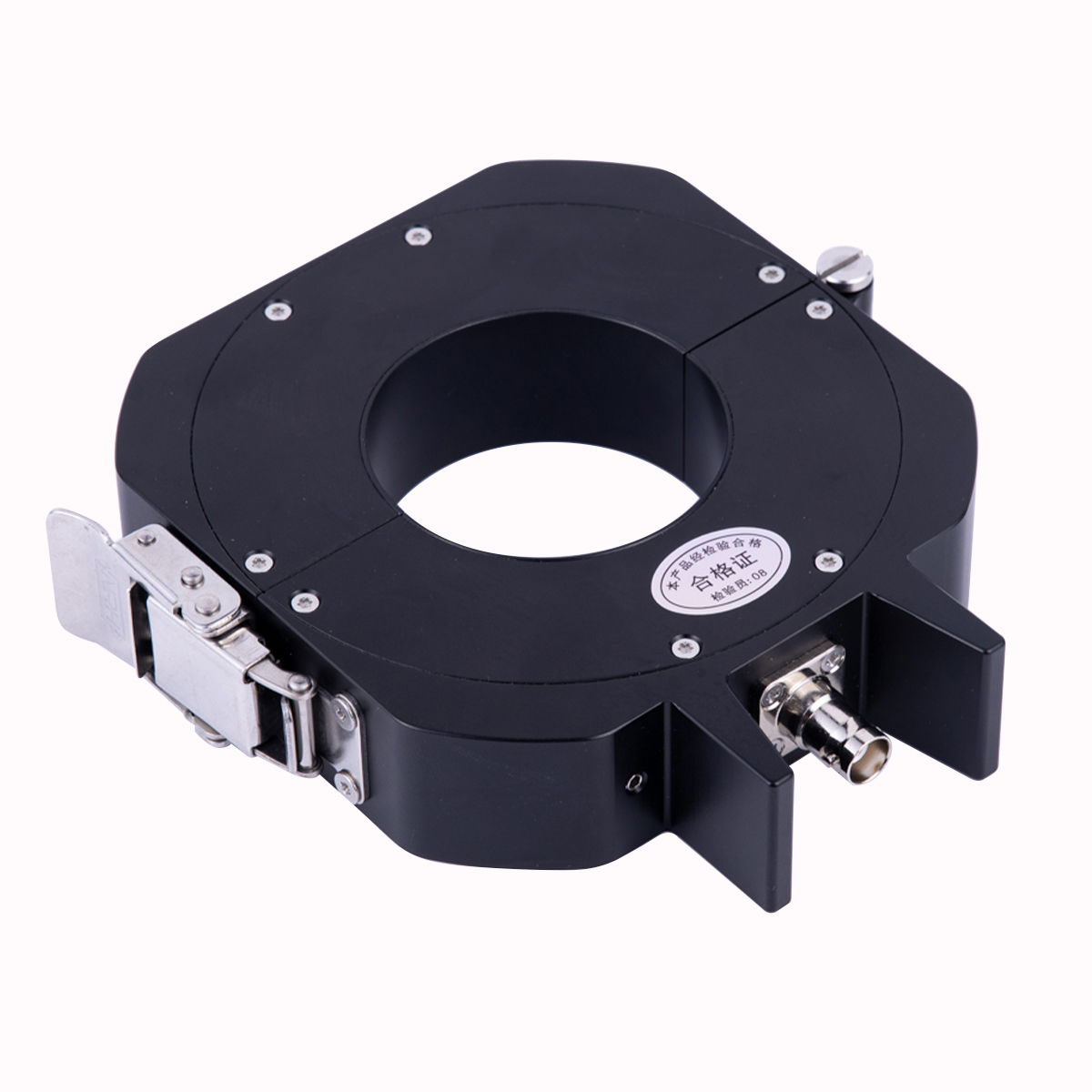

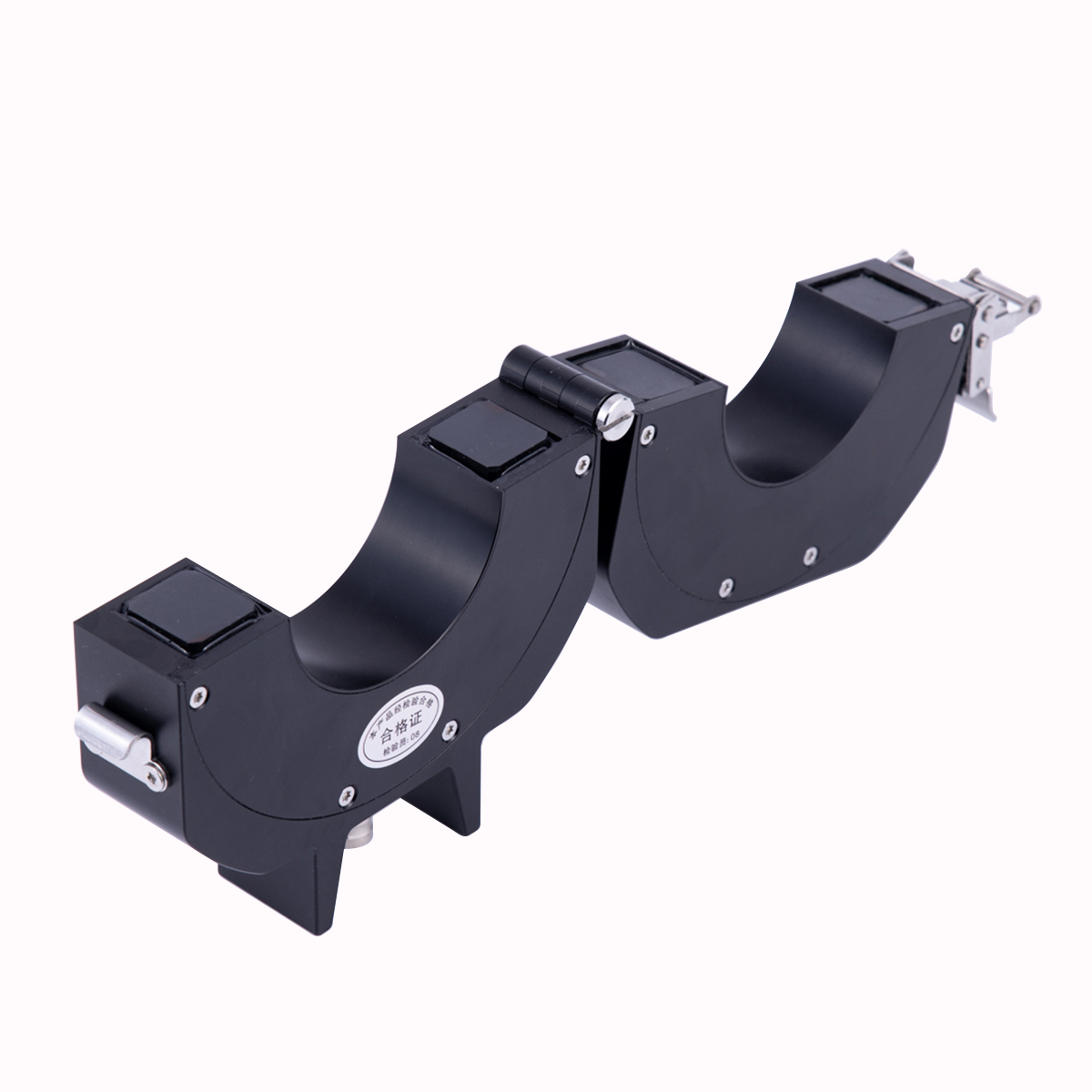

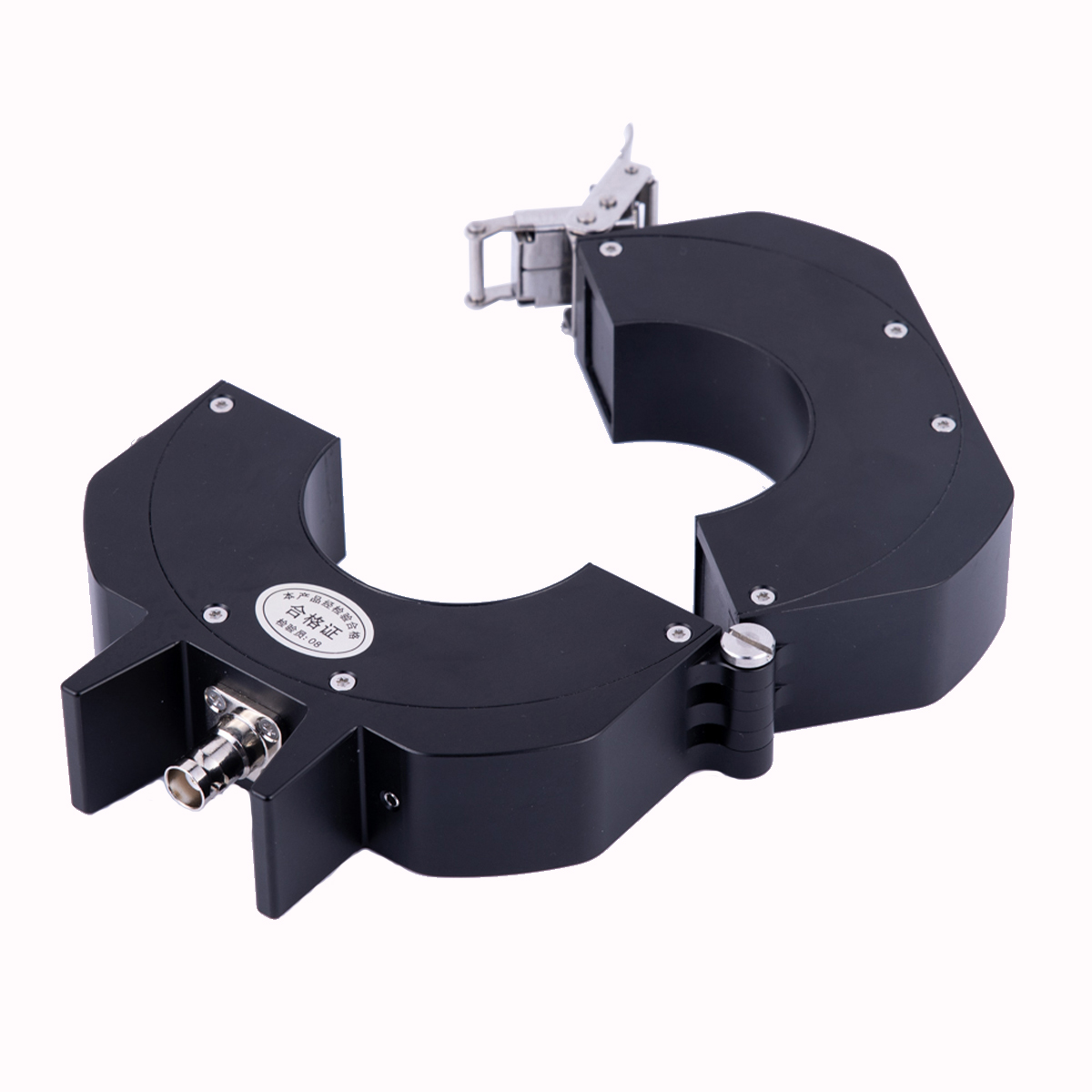

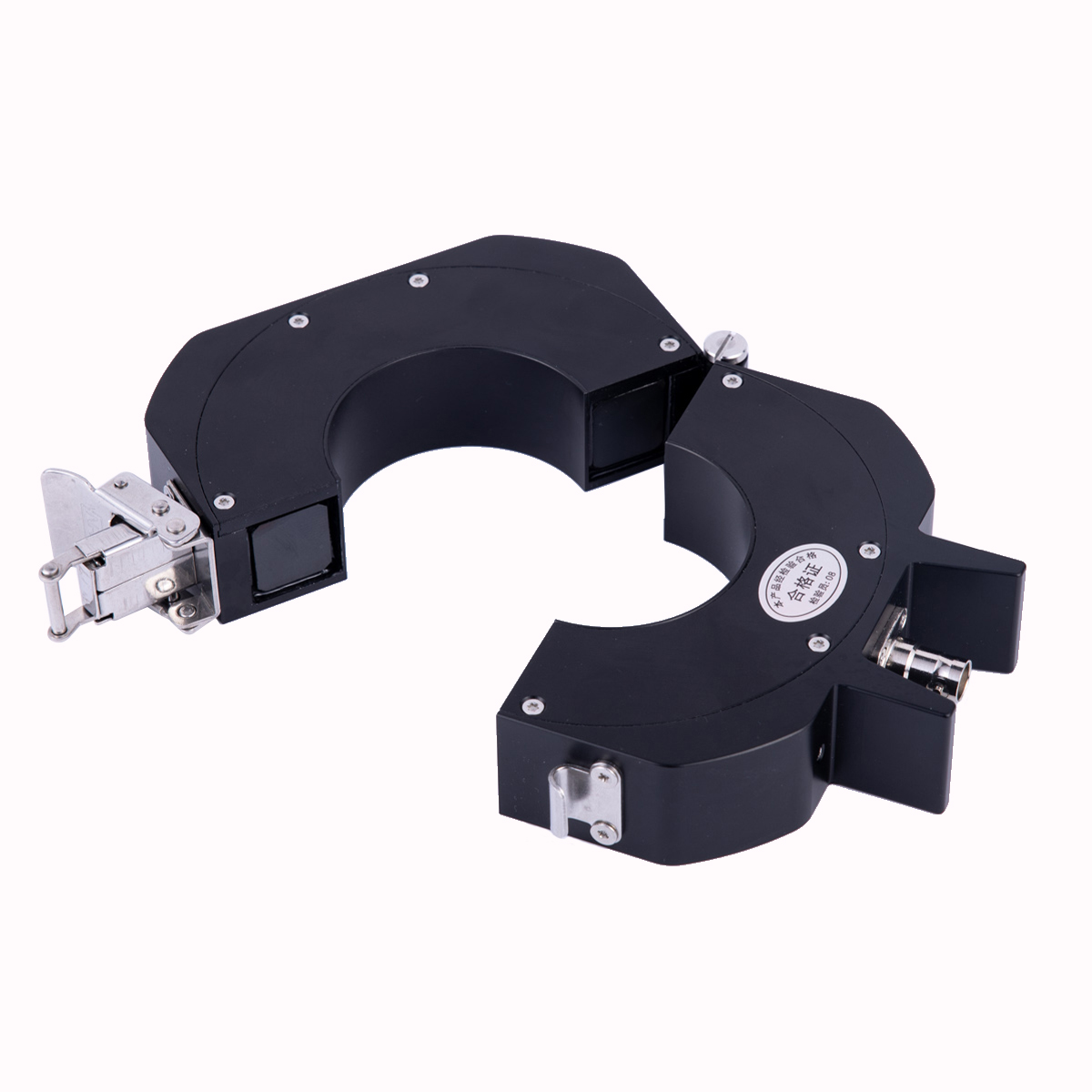

* Structure ouverte et fermée, facile à installer.
* Le niveau étanche peut atteindre l'IP68, qui peut être utilisé à l'intérieur et à l'extérieur.
Application
* Système de surveillance en ligne à décharge partielle, disjoncteurs SF6 de différents niveaux de tension, équipements d'électricité électriques combinés à l'assistance gazeuse (SIG), interrupteurs d'armoire, interrupteurs de colonnes, équipement de transformateur et transformateurs primaires à haute tension.
