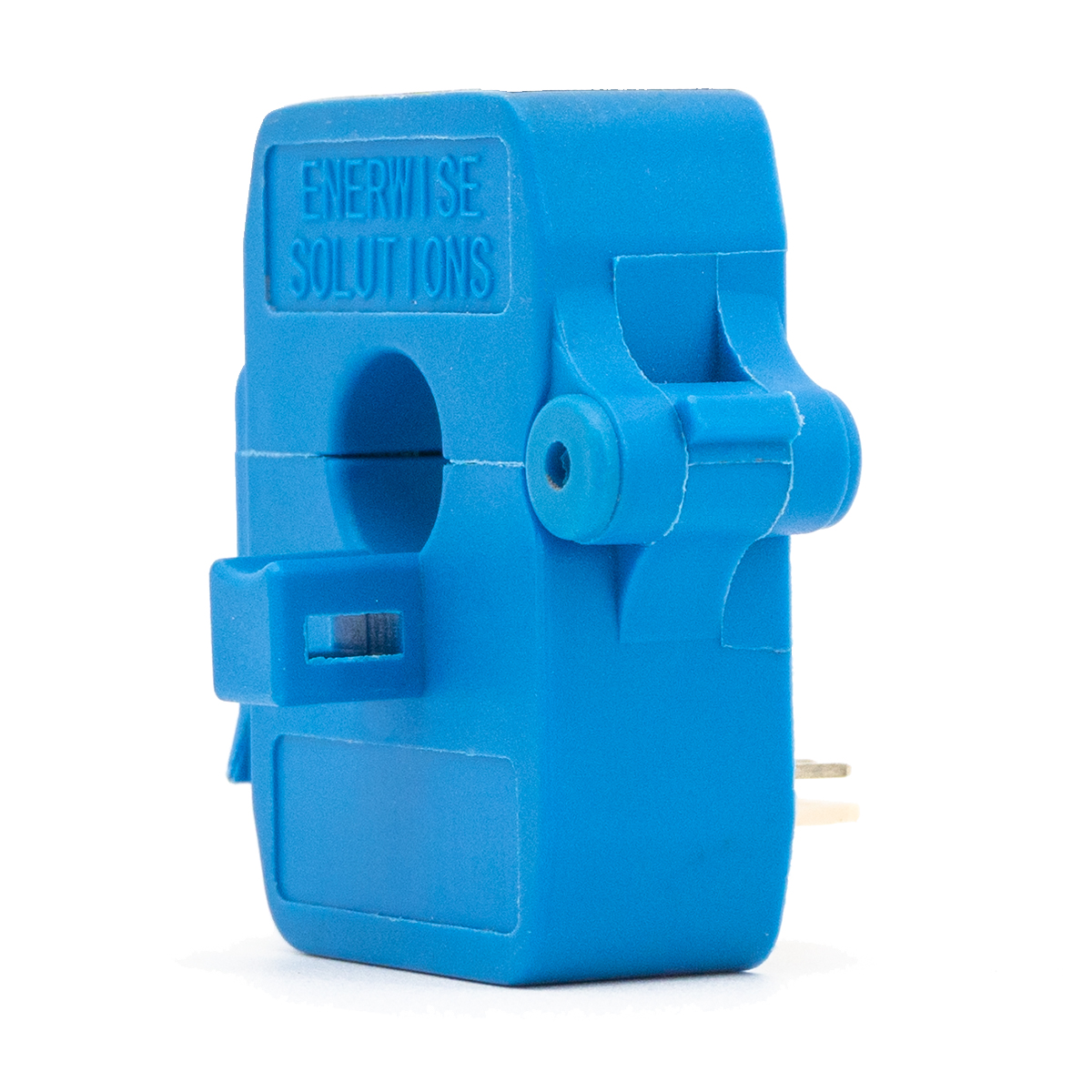

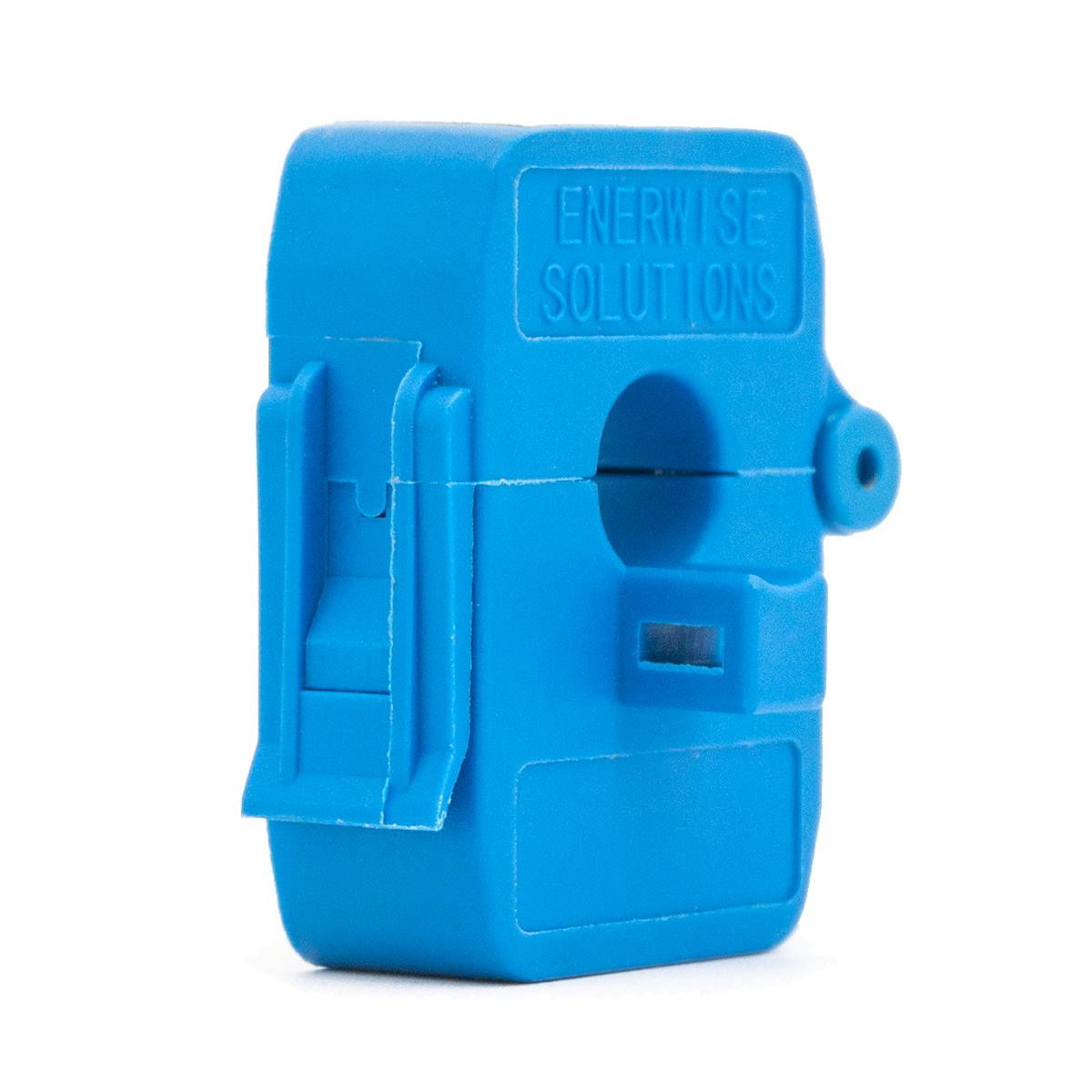

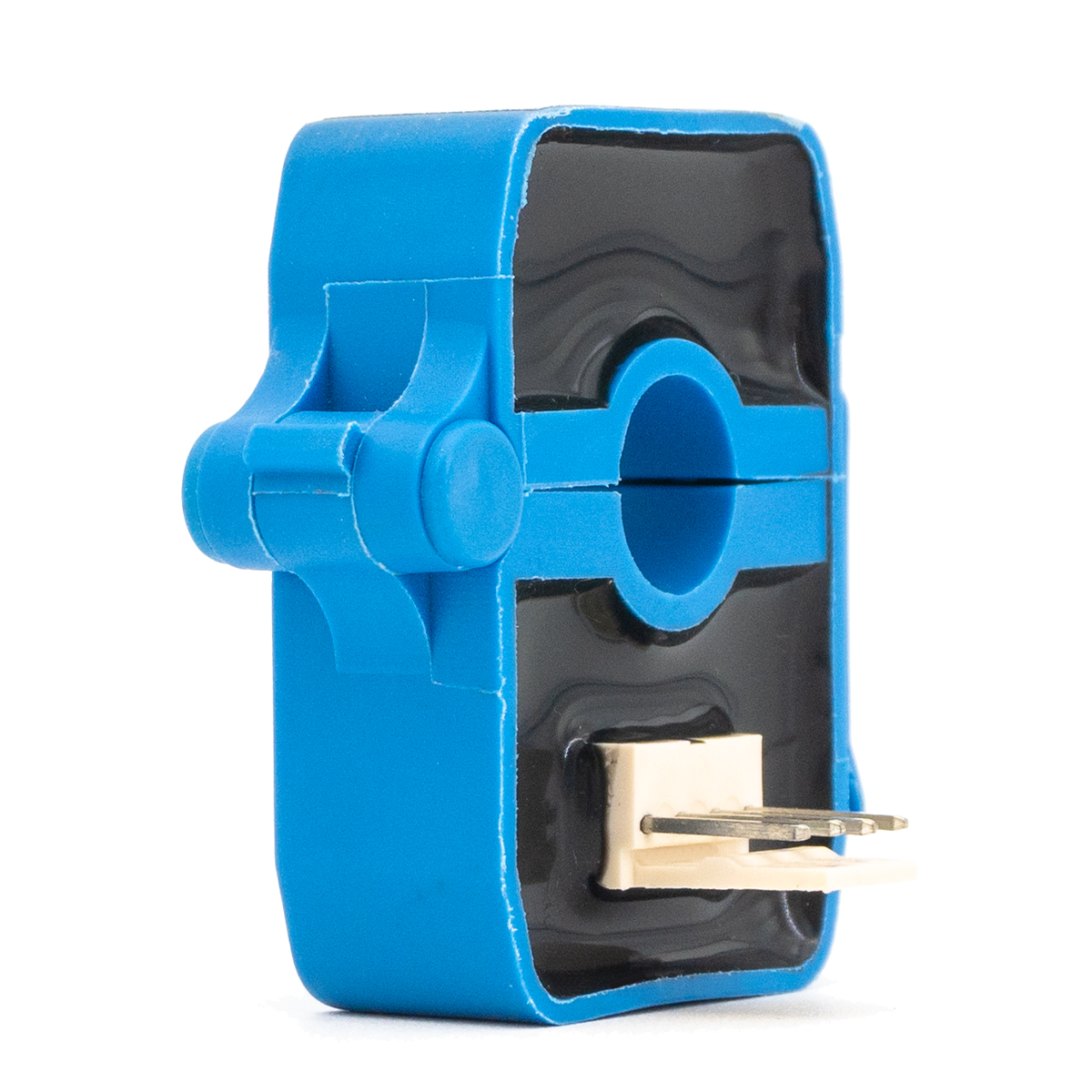

Transformateur de courant à effet Hall de sortie CC 4-20 mA

APERÇU DU PRODUIT
Le capteur fonctionne sur le principe de la détection Hall à mesure directe. Le flux magnétique généré par le courant primaire est collecté dans le circuit magnétique et le signal de tension Hall est détecté par le dispositif Hall. Après amplification par l'amplificateur, le signal de tension reflète avec précision le courant primaire.
État de disponibilité:
  • TR0257-LKH

  • TR

  • 50000

  • T/T, Western Union, Paypal

  • Shanghai, Chine


Caractéristiques du produit


Mesure les signaux AC, DC et pulsés

Forte résistance aux interférences externes, taux de rejet de mode commun élevé

Faible dérive de température, faible consommation d'énergie, large bande de fréquence

Structure perforée, pas de perte d'insertion

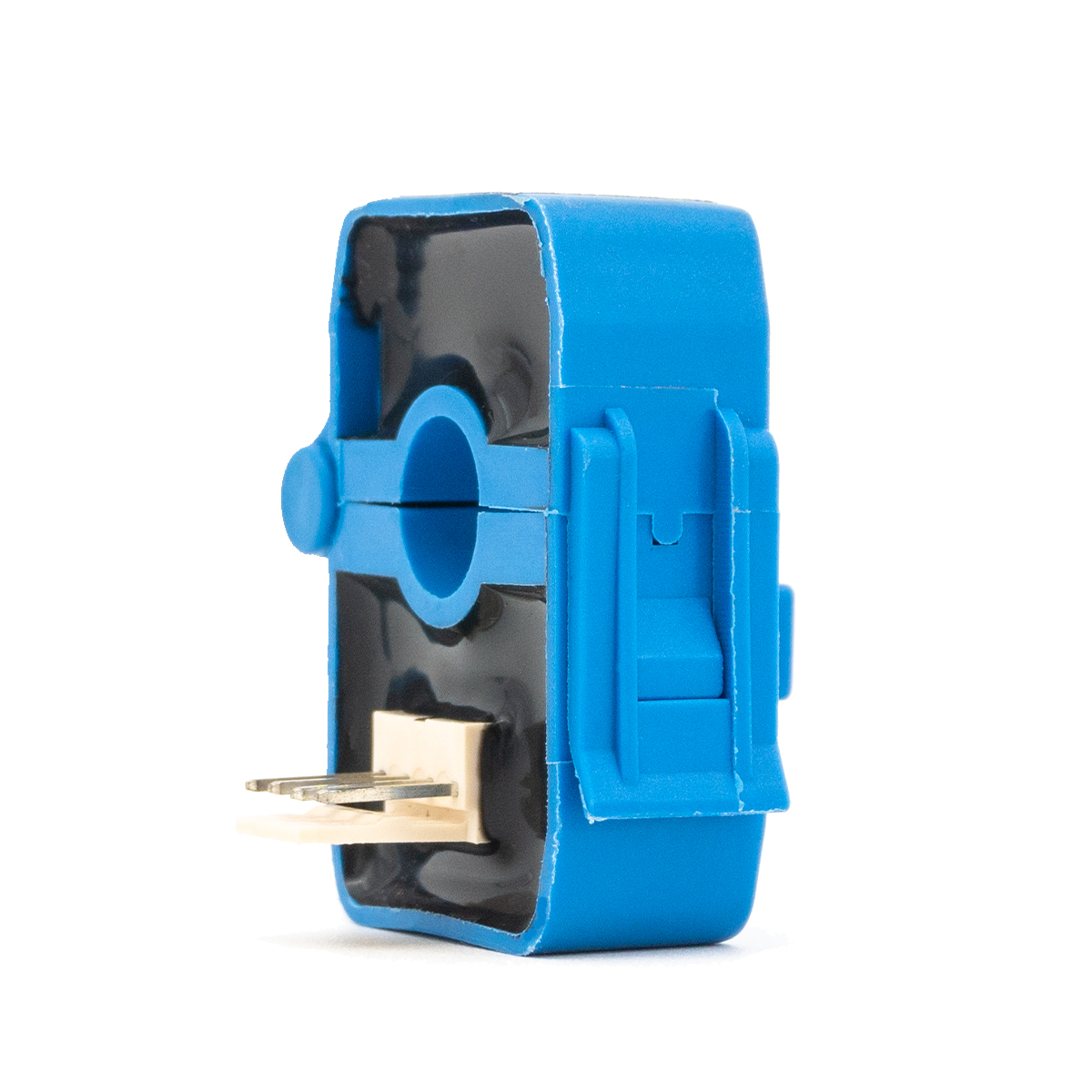

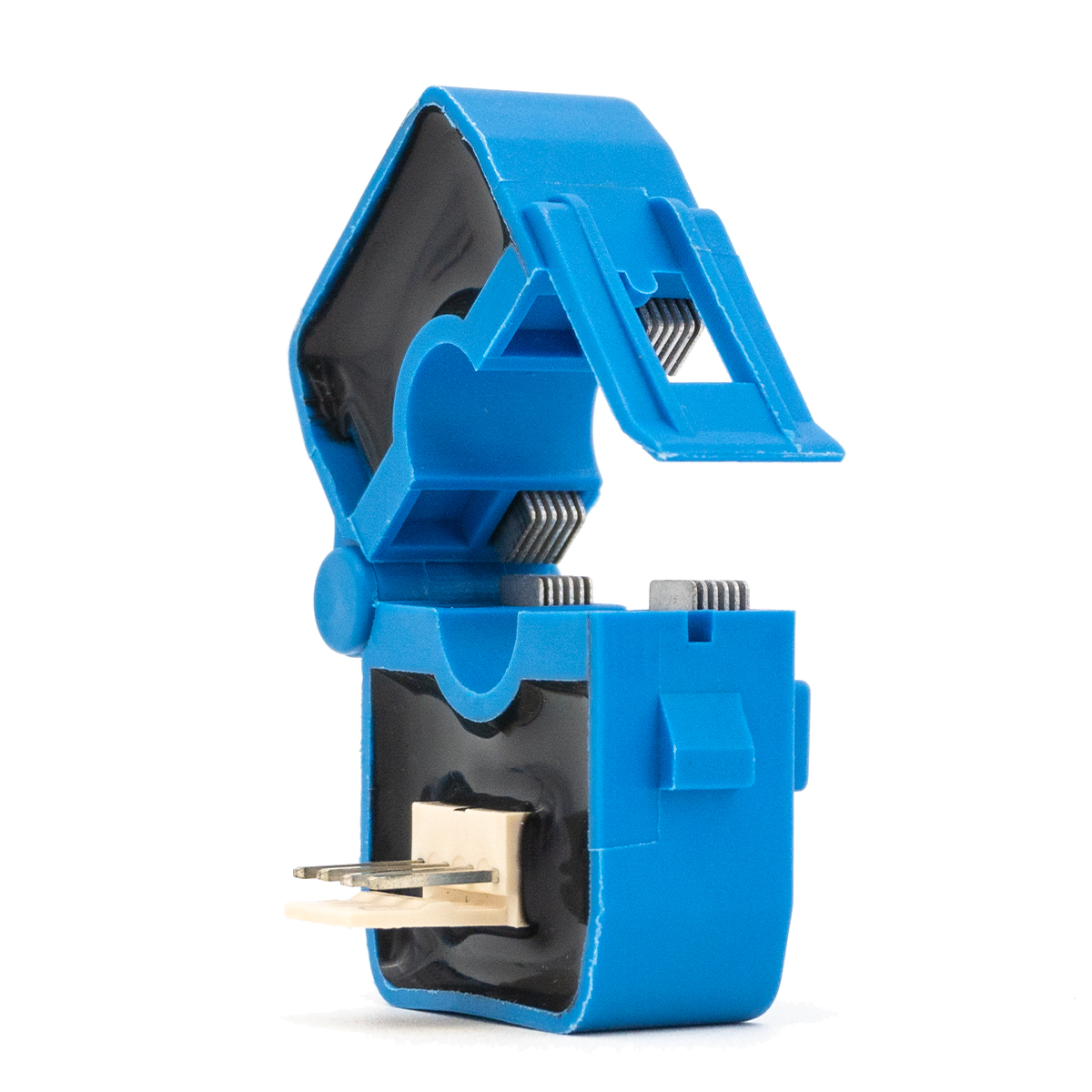

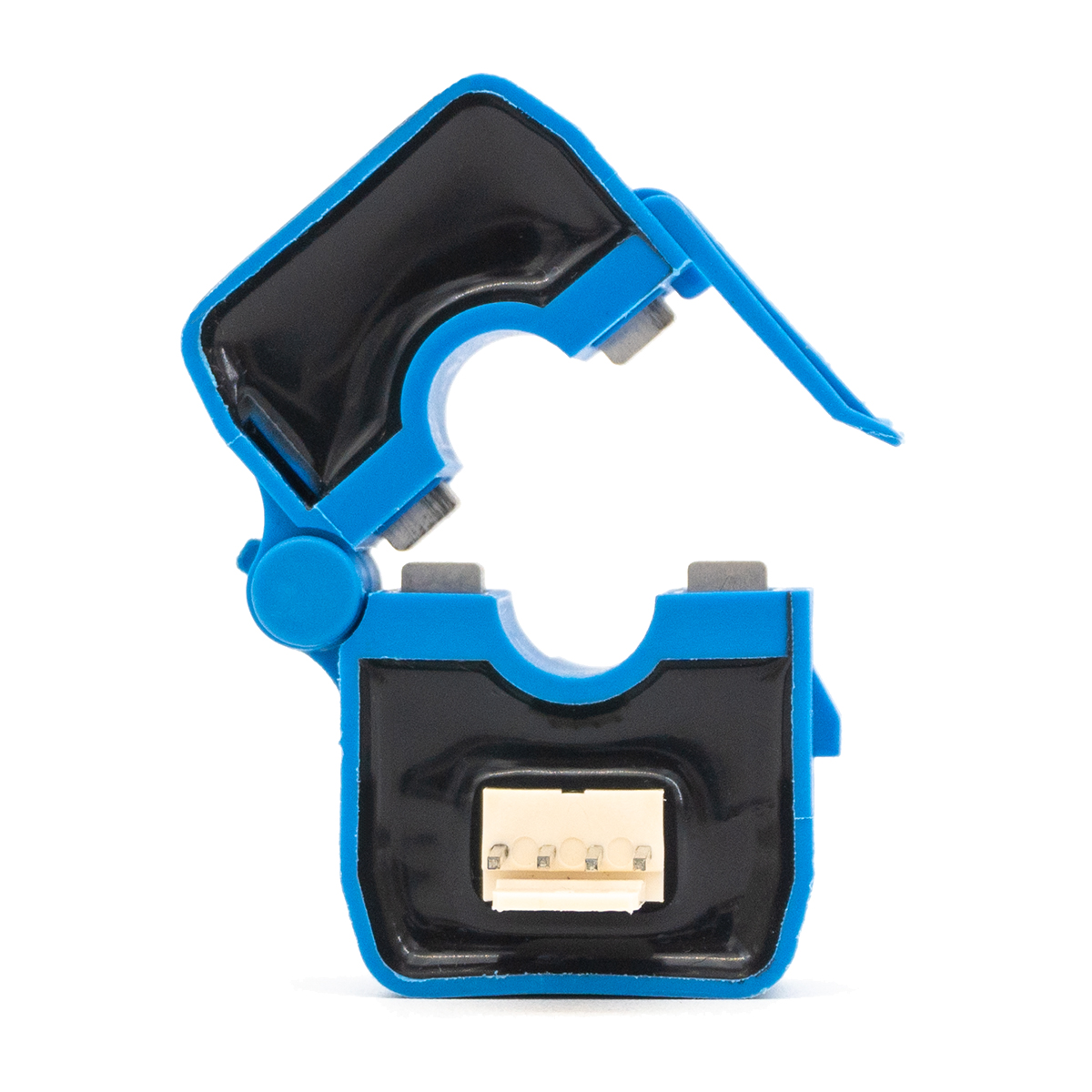

Structure divisée, facile à installer


Champ d'application

Régulation de la vitesse de conversion de fréquence AC

Traction par servomoteur

Alimentation sans interruption (UPS)

Machine à souder, alimentation par batterie


Paramètre technique

Spécification 10A/1V 20A/1V 50A/1V Unité
I PN Courant d'entrée nominal primaire 10 20 50 A
IP Plage de mesure du courant primaire 0~20 0~40 0~75 A
VSN Tension de sortie nominale secondaire 2,5 ± 1 V
VC La tension d'alimentation +12(±5%) V
IC Consommation actuelle <10 mA
Vd Tension d'isolement Entre circuits primaire et secondaire : 2,5kV/50Hz/1min
εL Linéarité <0,5 %FS
X Précision TA=25℃ :≤±2 %
V0 Tension de décalage TA=25℃ :≤±20 mV
VOM Tension de décalage magnétique IP=0 après 3*IPN :≤±20 mV
VOTE Dérive de température de tension de décalage IP=0TA=-40~+80℃ :≤±0,25 mV/℃
Tr Temps de réponse ≤1 MS
f Bande passante (-3dB) DC~2.2 kHz
TA Température de fonctionnement -40~+80
TS Température de stockage -45~+85
RL Résistance à la charge TA=25℃ :≥4,7

Forme et dimensions d'installation

03-13



Schéma de liaison de circuit

222

Note:

I PN : Sens d'entrée du courant primaire
1 :Alimentation positive 12V
2 :Nul
3 : Sortie de signal secondaire

4 : Mise à la terre

Précautions d'installation


Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.

Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
