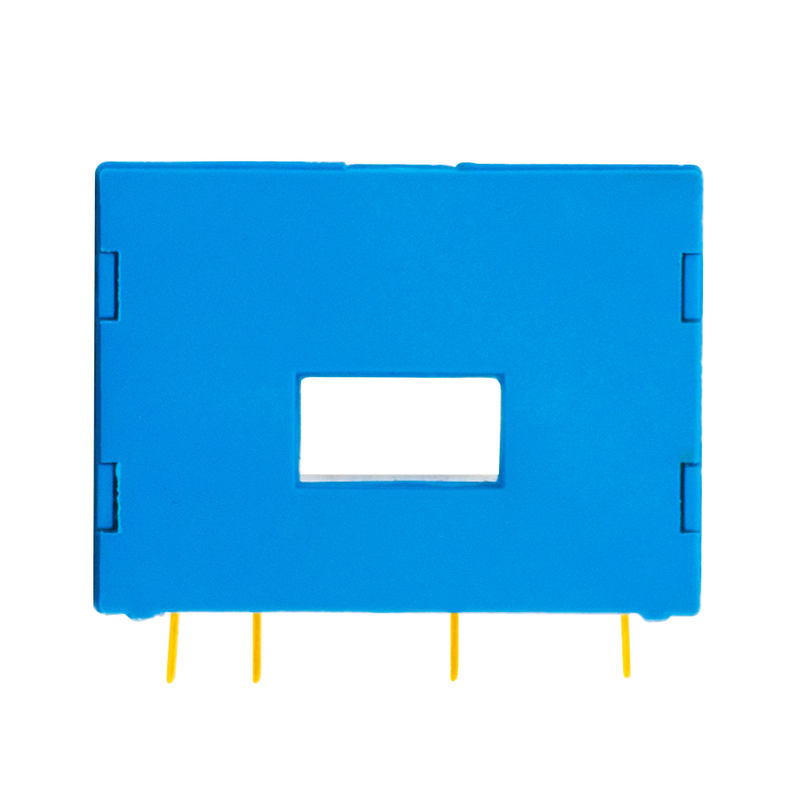

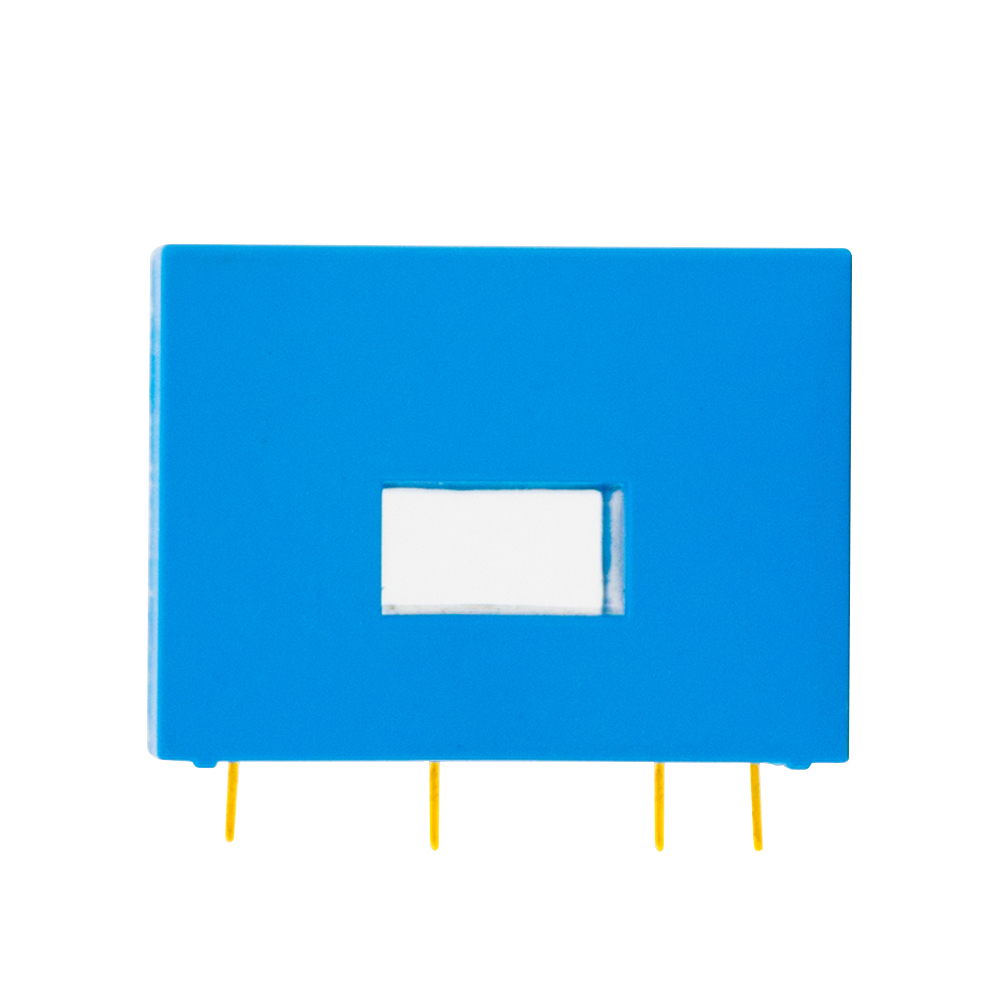

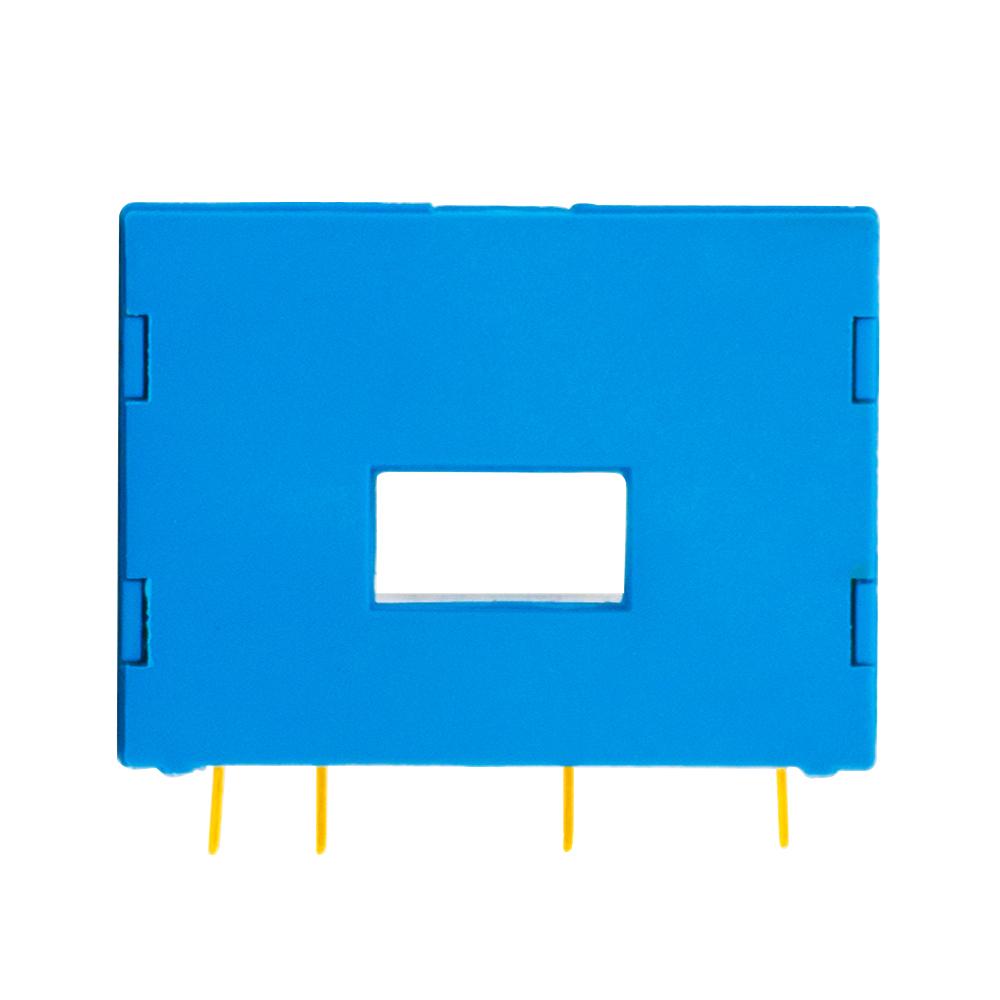

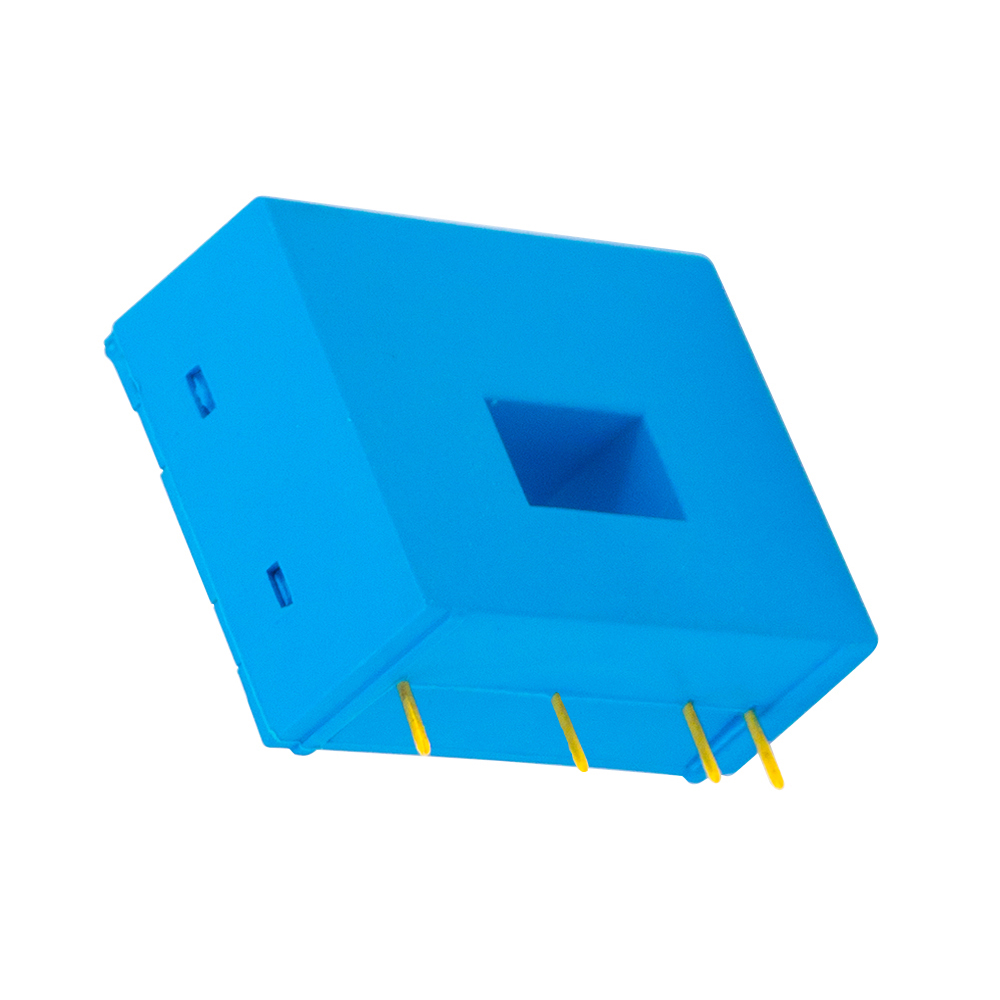

Tr0203-lbh
TR
50000
T / T, Western Union, Paypal
Shanghai, Chine
Un capteur d'effet Hall est un appareil largement utilisé dans l'électronique moderne et l'automatisation industrielle. Il fonctionne sur la base de l'effet Hall, découvert par Edwin Hall en 1879, qui indique que lorsqu'un champ magnétique est appliqué perpendiculaire à l'écoulement du courant électrique dans un conducteur, une tension mesurable - a appelé la tension du hall - est générée à angle droit à la fois au courant et au champ magnétique. En tirant parti de ce phénomène, un capteur d'effet de salle convertit les variations de champ magnétiques en signaux électriques, permettant une mesure sans contact de position, de vitesse, de proximité et de courant.
Le fonctionnement fondamental d'un capteur d'effet de salle commence par une fine bande de matériau conducteur ou semi-conducteur à travers lequel un courant stable circule. Lorsque ce matériau est exposé à un champ magnétique perpendiculaire:
Déflexion de la porteuse de charge - Les électrons ou les trous se déplaçant dans le conducteur sont déviés latéralement en raison de la force de Lorentz.
Génération de tension - Cette déviation crée une différence de potentiel, ou tension du hall, à travers le matériau.
Sortie du signal - La tension du hall est directement proportionnelle à la résistance du champ magnétique et au courant circulant à travers le capteur.
Circuit de conditionnement - La minuscule tension est amplifiée et conditionnée par l'électronique intégrée pour produire un signal de sortie lisible (numérique ou analogique).
Cette mesure sans contact et à base magnétique est ce qui rend le capteur d'effet Hall très fiable dans des environnements où l'usure mécanique, la poussière ou l'huile rendrait les capteurs traditionnels moins efficaces.
Mesure sans contact - offre un fonctionnement sans usure, augmentant la longévité.
Fiabilité élevée - Résistant aux vibrations, à la saleté et aux contaminants environnementaux.
Polyvylity - peut mesurer la proximité, le déplacement, le courant et la vitesse de rotation.
Temps de réponse rapide - idéal pour les systèmes dynamiques comme le contrôle du moteur.
Taille compacte - facilement intégrée dans les systèmes électroniques, des smartphones aux véhicules.
Capteurs à effet de salle analogique - Produisez une sortie de tension continue proportionnelle à la résistance du champ magnétique. Couramment utilisé dans les applications de mesure précises.
Capteurs d'effet de salle numérique - La sortie est allumée ou éteinte en fonction du seuil magnétique, largement utilisé pour la détection de proximité.
Capteurs à effet de salle linéaire - Fournissez des lectures précises de position ou de déplacement.
Capteurs de la salle de détection de courant - utilisés dans les systèmes d'alimentation et les lecteurs moteurs pour détecter les courants AC et CC en toute sécurité.
La polyvalence d'un capteur à effet de salle permet de l'appliquer dans plusieurs champs:
Utilisé pour le vilebrequin et la détection de la position de l'arbre à cames pour contrôler le calage de l'allumage.
Intégré dans les systèmes de freinage antiblocage (ABS) pour la mesure de la vitesse des roues.
Employé dans les capteurs de position de l'accélérateur et les systèmes de direction électrique électriques.
Détecte les changements d'équipement et les positions de pédale pour améliorer l'innocuité et l'efficacité.
Fournit une position sans contact et une mesure de vitesse pour les moteurs, les pompes et les convoyeurs.
Utilisé dans la robotique pour la mesure de l'angle d'articulation et le contrôle de la rétroaction.
Aide à détecter les états ouverts / fermés des vannes, des portes ou des pièces mécaniques.
Les smartphones et les ordinateurs portables utilisent des capteurs d'effet de salle pour la détection de proximité, tels que le réveil / le sommeil à écran automatique lors de l'ouverture ou de la fermeture d'un boîtier.
Appliqué dans les contrôleurs de jeu pour la détection de position de joystick, offrant une durabilité par rapport aux capteurs résistifs.
Intégré dans les onduleurs solaires et les éoliennes pour la mesure du courant.
La détection du courant à base de hall assure l'isolement et la sécurité dans les circuits à haute tension.
Améliore l'efficacité énergétique en permettant une rétroaction précise dans les systèmes de conversion de puissance.
Utilisé dans l'équipement d'imagerie par résonance magnétique (IRM) pour un positionnement précis.
Fournit une mesure sans contact et sans contact dans les appareils qui doivent éviter les interférences électriques.
Joue un rôle dans les systèmes de navigation pour mesurer la vitesse et la position angulaires.
Intégré dans les drones et les avions pour surveiller la vitesse du moteur et le mouvement de l'actionneur.
Aucune usure mécanique - L'opération sans contact élimine la dégradation physique.
Durabilité - résiste aux environnements durs de la poussière, de l'huile ou des vibrations.
Intégration compacte - facilement intégrée dans les circuits sans complexité mécanique.
Flexibilité - applicable à la détection linéaire et en rotation, à la mesure du courant AC / CC et à la commutation numérique.
Avec la croissance rapide des véhicules électriques, des énergies renouvelables et de l'électronique intelligente, la demande de technologies de détection fiable se développe. Le capteur d'effet Hall devrait jouer un rôle encore plus important à l'avenir en raison de:
Intégration avec l'IoT et les systèmes intelligents pour la maintenance prédictive.
Développement de capteurs miniaturisés pour l'électronique portable.
Augmentation de l'utilisation dans les véhicules autonomes pour la position et la détection du courant.
Précision améliorée avec des matériaux semi-conducteurs avancés.
Alors que les industries se dirigent vers l'automatisation et l'électrification, le capteur de l'effet Hall restera une solution indispensable, combinant la simplicité, la durabilité et la polyvalence.
| Specification | 20A/4V | 50A/4V | 100A/4V | Unit | |
|---|---|---|---|---|---|
| IPN | Primary Rated Input Current | 20 | 50 | 100 | A |
| IP | Primary Current Measurement Range | 0 ～ 40 | 0 ～ 75 | 0 ～ 150 | A |
| VSN | Secondary rated output voltage | 4 | V | ||
| VC | The Power Supply Voltage | ± 12 ～ 15 (± 5%) | V | ||
| IC | Current Consumption | ＜ 10 + est | mame | ||
| Vd | Insulation Voltage | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| εL | Linearity | ＜ 0,2 | % FS | ||
| X | Precision | TA = 25 ℃: ≤ ± 0,2 | % | ||
| V0 | Offset Voltage | TA = 25 ℃: ≤ ± 0,1 | mv | ||
| VOM | Magnetic Offset Voltage | Ip = 0 après 3 * IPN: ≤ ± 0,15 | mv | ||
| VOT | Offset voltage temperature drift | Ip = 0ta = -25 ～ + 75 ℃: ≤ ± 0,5 | MV / ℃ | ||
| Tr | Response time | ≤1 | μs | ||
| f | Bandwidth(-3dB) | DC ～ 100 | khz | ||
| TA | Working Temperature | -25 ～ + 75 | ℃ | ||
| TS | Storage Temperature | -45 ～ + 85 | ℃ | ||
Note:
Le capteur doit être câblé correctement, sinon il peut endommager les composants internes du capteur
Lorsque le capteur est soudé à la carte de circuit imprimé, il doit être soudé avec un fer à souder à basse température, et le temps ne doit pas être trop long, et deuxièmement, les épingles ne doivent pas être pressées d'une grande quantité, sinon la connexion interne peut être ouverte.
Les performances dynamiques (DI / DT et temps de réponse) sont meilleures lorsque la ligne de courant d'entrée est entièrement remplie de perforation principale
