Shangai, Chine
300000
T / T, Western Union, Paypal
TR21168B
Papier isolant
Type actif
Type d'étape unique
Type électromagnétique
TR
Boîtes standard
50 * 22 * 36
Chine
850450
Électronique, surveillance
Transformateur de courant
Célibataire
Intérieur
Protection, mesure
Couche unique et type à plaie serrée

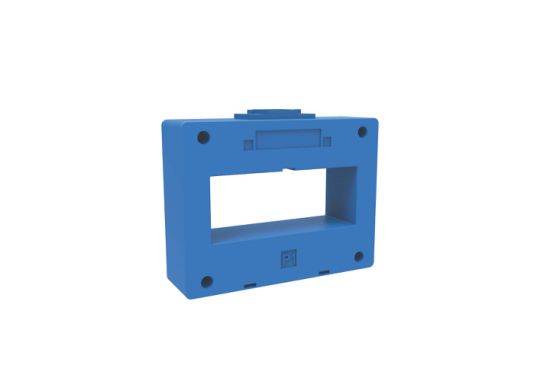

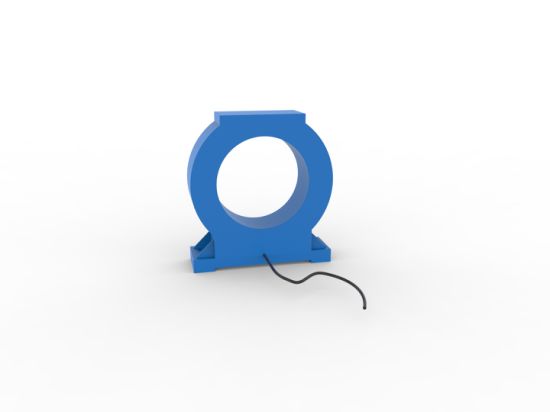

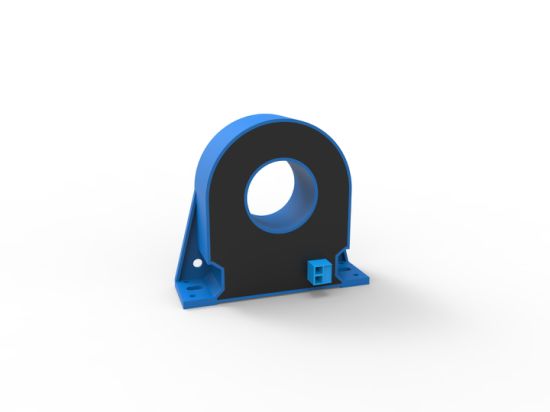

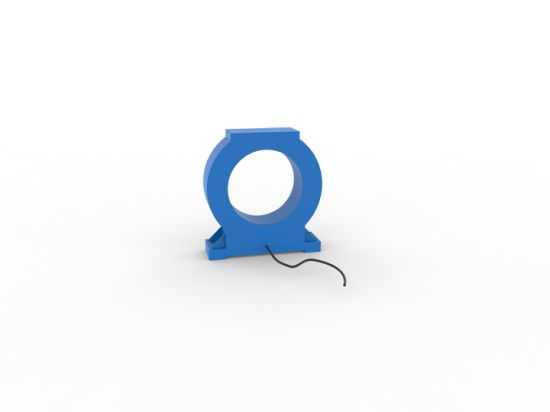

Transformateur de courant à séquence zéro Il peut être utilisé pour la surveillance et la protection du courant dans les petits systèmes de mise à la terre de courant, les systèmes de fuite d'incendie, la détection de déséquilibre de courant triphasé et d'autres équipements. Caractéristique principale Enfermé de résine époxy, bonnes performances sismiques Méthode de perforation, le diamètre du trou est compris entre φ12mm-φ260mm, ce qui est pratique pour l'installation du jeu de barres Matériau à haute perméabilité magnétique avec large plage de mesure Paramètre électrique Courant d'entrée primaire:Iin:0-5A Courant de sortie secondaire Io:0 à 10 mA Non-linéarité:Précision<±0,2%; Erreur de phase<±15 ' La fréquence:45 à 1 500 Hz La resistance d'isolement: >500mΩ Tension de tenue à fréquence industrielle: >3kV
Type | Courant nominal d'entrée (A) | Production Courant nominal (mA) | Non-linéarité | Deuxième charge (Ω) | Tension de tenue à fréquence industrielle (V) | ||
Temps évalué maximum | Précision (±%) | Erreur de phase | |||||
(± ') | |||||||
TR2150-2B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤200 | ≥3000 |
TR21113B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤200 | ≥3000 |
TR21125B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤200 | ≥3000 |
TR2174B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤500 | ≥3000 |
TR21126B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤500 | ≥3000 |
TR21127B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤500 | ≥3000 |
TR21117B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤1000 | ≥3000 |
TR2197B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤1000 | ≥3000 |
TR21144B | 0 ~ 5 | 0 ~ 10 | 5 | 0.2 | 30 | ≤1000 | ≥3000 |
TR21163B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤300 | ≥3000 |
TR21148B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤300 | ≥3000 |
TR21162B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤300 | ≥3000 |
TR21166B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤300 | ≥3000 |
TR21171B | 0 ~ 5 | 0 ~ 10 | 2 | 0.2 | 30 | ≤300 | ≥3000 |
TR21169B | 200 | 500 | 2 | 0.5 | 60 | ≤10 | ≥3000 |
TR21168B | 400 | 500 | 2 | 0.5 | 60 | ≤10 | ≥3000 |
TR21105B | 800 | 500 | 2 | 0.5 | 60 | ≤10 | ≥3000 |
TR21106B | 1000 | 500 | 2 | 0.5 | 30 | ≤10 | ≥3000 |
TR21107B | 2000 | 500 | 2 | 0.5 | 30 | ≤10 | ≥3000 |
TR21135B | 0 ~ 5 | 0 ~ 10 | 2 | 0.5 | 90 | ≤1000 | ≥3000 |
TR21260B | 0 ~ 5 | 0 ~ 10 | 2 | 0.5 | 90 | ≤1000 | ≥3000 |
