Une série transformateur de courant de type de câble divisé en série

Partager sur:

Une série transformateur de courant de type de câble divisé en série

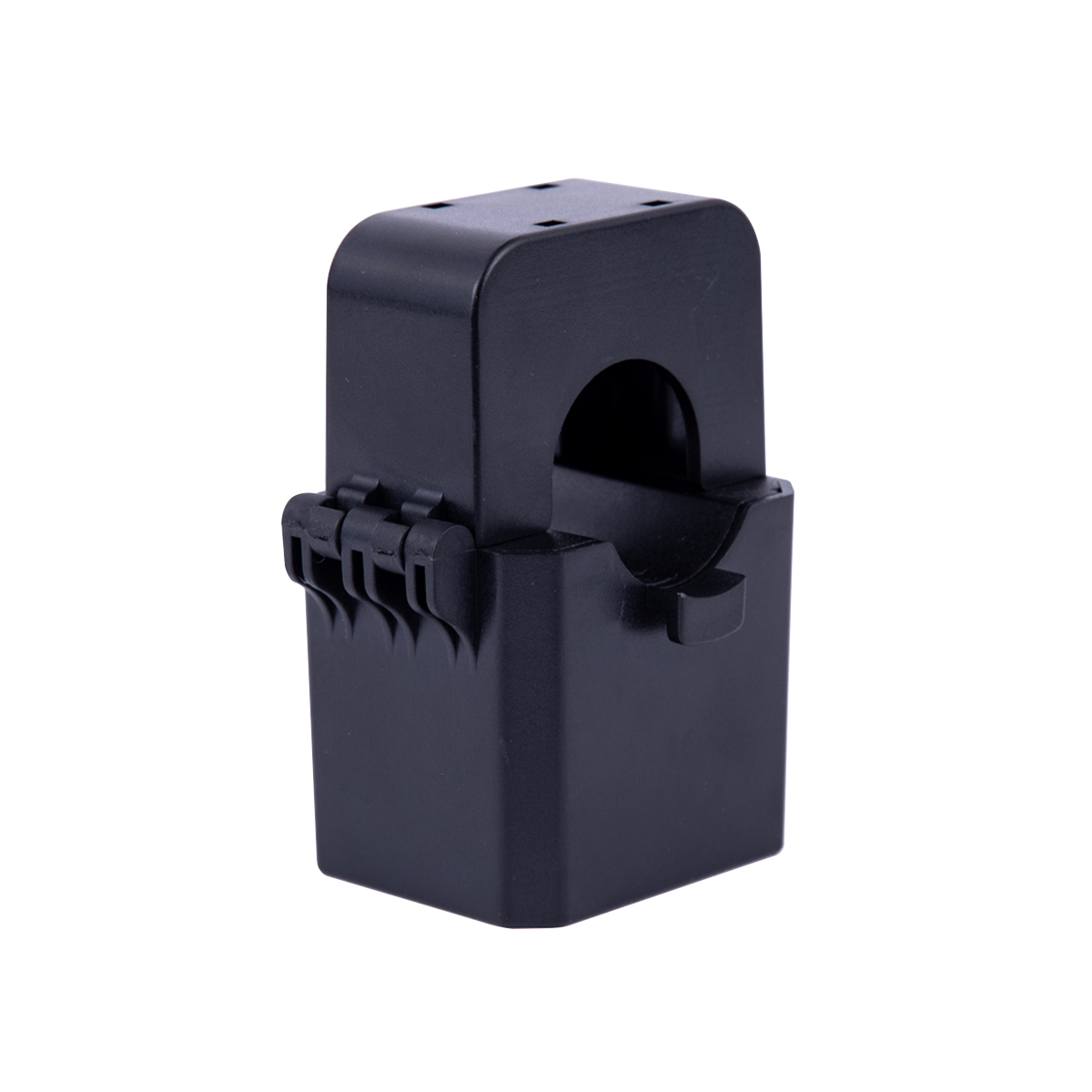

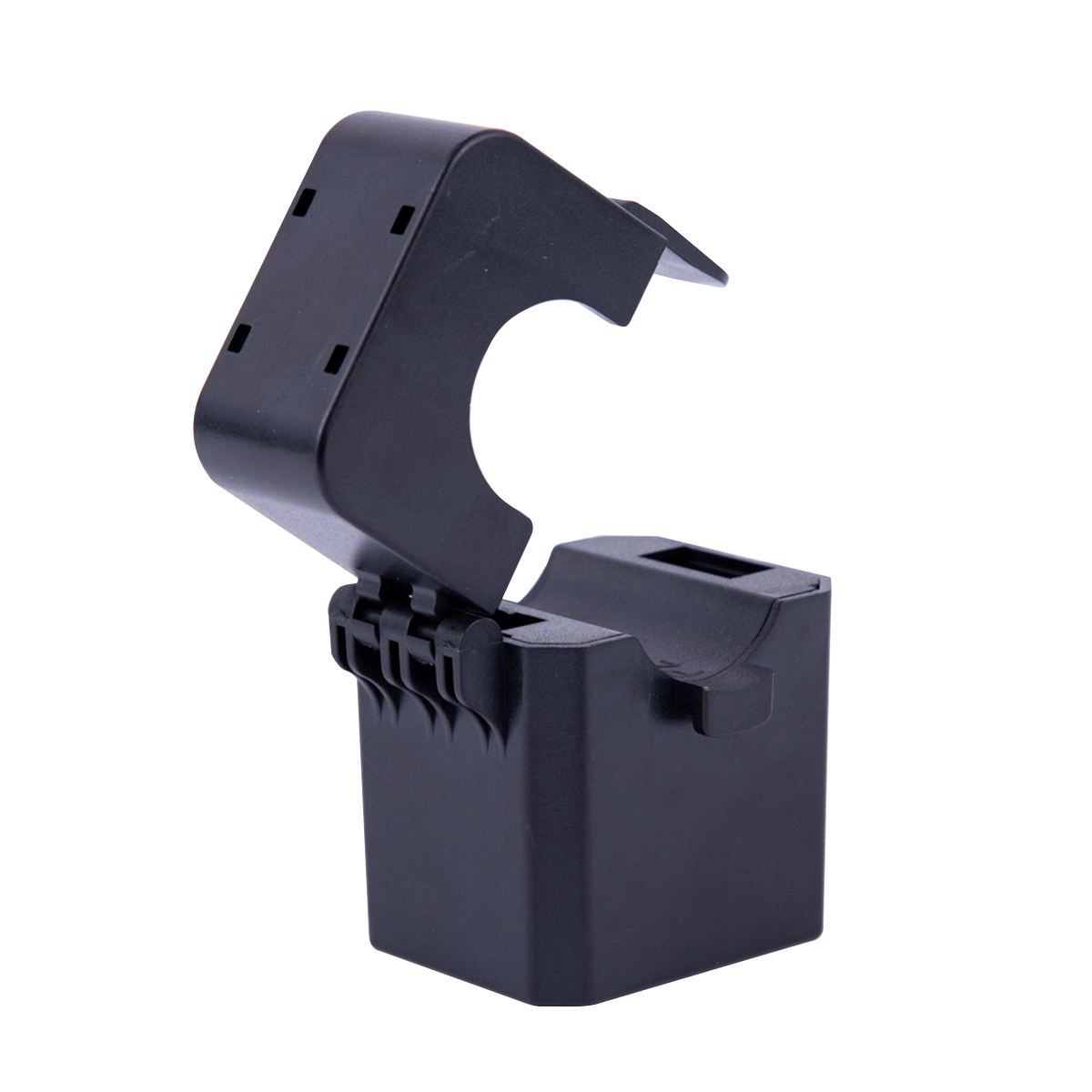

Série FK Open et Close Current Transformer, 180 degrés ouverts et fermer librement, usage intérieur. Il peut être rapidement installé et démonté dans l'état de non-panne de puissance et de ligne continue et l'opération est simple, grâce au principe de l'induction électromagnétique, la source mesurée est isolée du personnel et de l'équipement, garantissant efficacement la sécurité du personnel et de la propriété. Cette série de produits a une variété d'ouverture et de spécifications pour répondre à différents besoins d'utilisation et d'installation.

État de disponibilité:



enquête Ajouter au panier

Modèle:
TRSK-FK
Marque de produit:
TR

Caractéristiques du produit

* La structure de la boucle est fixe et la stabilité est bonne.

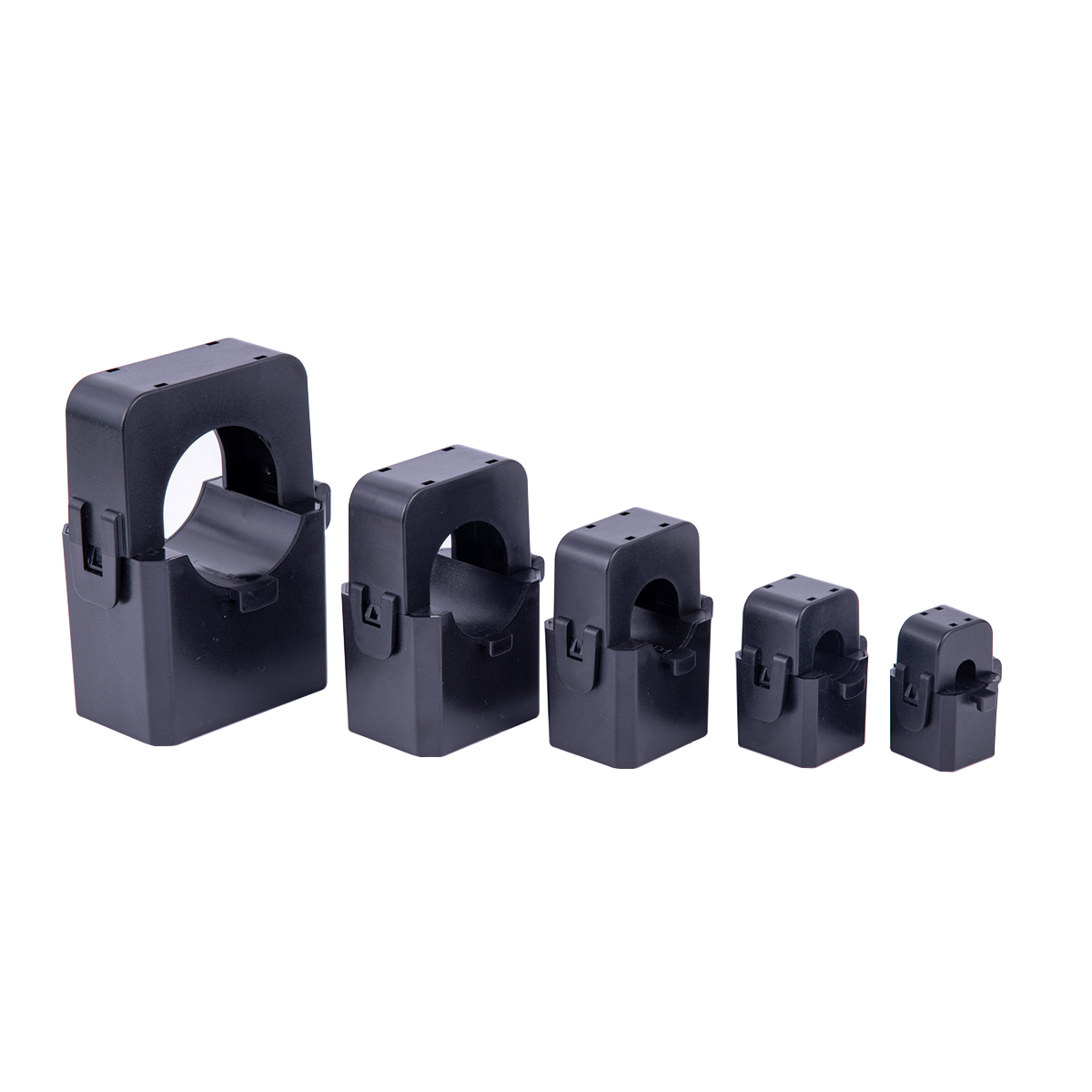

* Selon les spécifications du câble utilisées dans le circuit principal, il existe différents diamètres de trous de noyau

à lui.

* Limite de quantité large et forte capacité anti-saturation. Plage de courant primaire évalué: 1 ~ 1000A, secondaire noté

Plage de courant: 0 ~ 5 A, la plage de rapport de transformation de courant peut atteindre 100: 1 ~ 10000: 1.

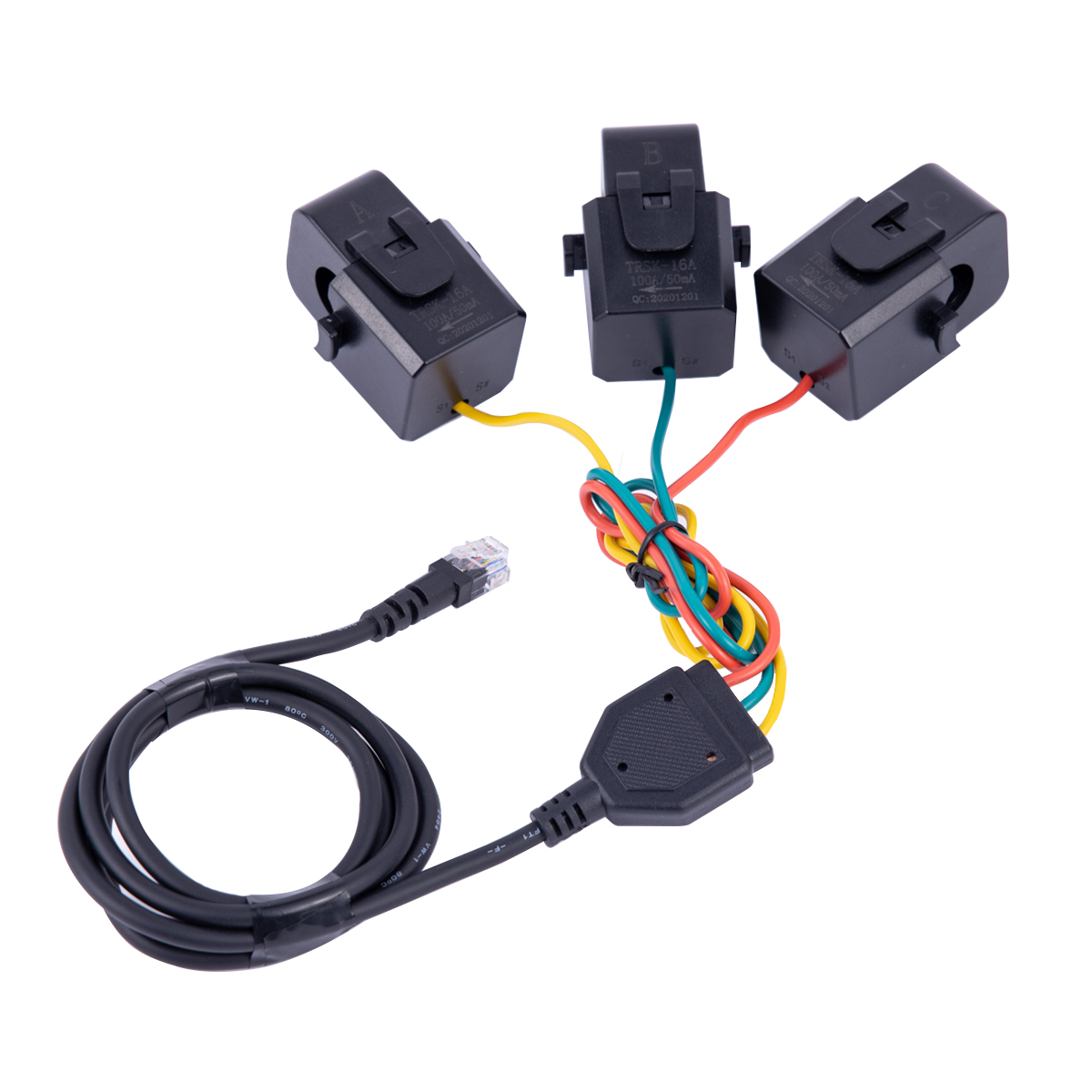

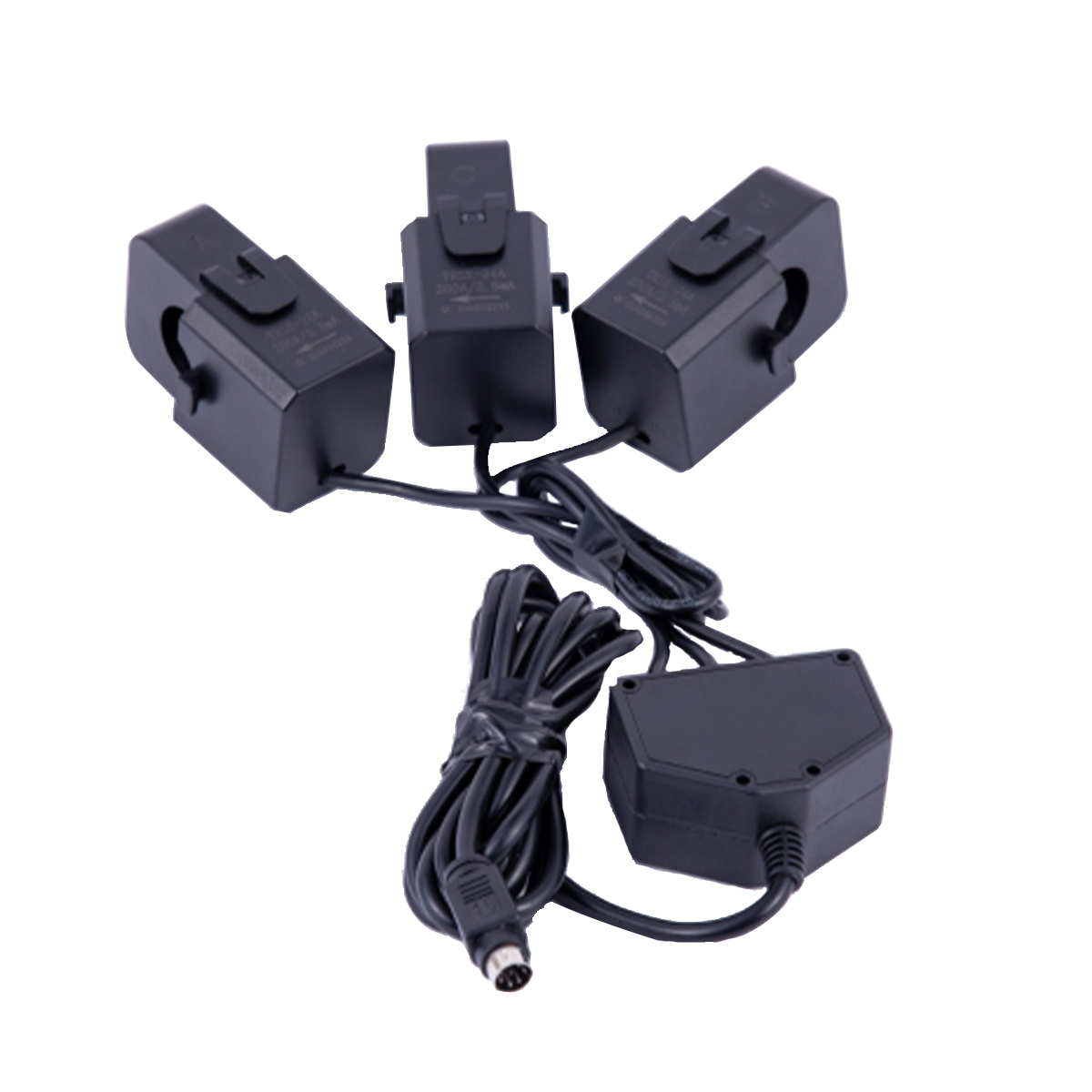

* Fournir une variété de méthodes de sortie combinées: Lors de la sortie du courant de niveau AMPERE, vous pouvez utiliser
les bornes de fil PVC seules, le courant de sortie de maîtrise, vous pouvez choisir les bornes de collecte intégrées à trois phrases et

Choisissez une variété d'interfaces de signal.
* Adoptez un noyau de perméabilité magnétique élevée, une bonne linéarité et un grand sensibilité.

Application

Projet de reconstruction du réseau électrique rural, surveillance environnementale en ligne, consommation d'énergie de lutte contre les incendies intelligente, système de distribution de puissance à basse tension, système de consommation d'énergie intelligente, mesure de l'électricité, analyse de la qualité de l'énergie et collecte de signaux d'équipement électrique, équipement d'éclairage tels que les installations électriques, les petits systèmes de mise à la terre, etc.

Paramètres du produit

Performance électrique	Température de fonctionnement	-40 ° C ~ + 70 ° C	Humidité relative	≤90%
	Niveau de tension	0,4 / 0,66 / 0,72kV	Gamme linéaire	5% ~ 120%
	Courant d'entrée nominal	0 ~ 1500A	Fréquence nominale	50 / 60Hz
	Capacité nominale	0 ~ 5VA	Fréquence de puissance Tension résistée	3kV / min
	Classe de précision	0,5、1.0	Résistance diélectrique	1000mΩ / 500V / min
Structure mécanique	Coquille	PA / PC Indigabilité Rating 94-V0	Méthode de sortie	Câble gainé en PVC / Terminal cristallin RJ12 / PS / 2ROUND Head Male Interface
	Bobine sinueuse	PBT	Structure de clôture d'ouverture	instantané
	Matériau de base	Ferrite en silicium en acier / manganèse en zinc	Plan de construction	Ciles de câble en nylon

sur:

En vertu d'un:

Transformateur de courant de type câble à noyau divisé Transformateur de courant Split Core transformateur de courant à noyau nanocristallin transformateur de courant standard à noyau nanocristallin transformateur de courant à anneau transformateur de courant basse tension transformateur de courant de protection

Valeur et dimension typiques
Modèle de produit	entrée nominale	sortie nominale	classe de précision	Dimensions (mm)
Modèle de produit	entrée nominale	sortie nominale	classe de précision	D	L	W	H
TRFK-10A	0 ~ 75a	0 ~ 50mA (0 ~ 1,0 V)	0,2 0,3 0,5 0,5s	9	34.5	37.5	45
TRFK-16A	0 ~ 150A	0 ~ 100mA (0 ~ 2,5 V)		15	40.5	42.5	52
TRFK-24A	0 ~ 250A	0 ~ 100mA (0 ~ 5,0 V)		22.5	54	47	71
TRSK-36-1A	0 ~ 300A	0 ~ 100mA (0 ~ 7,0 V)		35	61	53	81
TRSK-36A	0 ~ 500A	0 ~ 100mA (0 ~ 7,0 V)		35	66	53	87
TRSK-50-1A	0 ~ 600A	0 ~ 100mA (0 ~ 7,0 V)		49	81	59	107.5
TRSK-50A	0 ~ 800A	0 ~ 100mA (0 ~ 7,0 V)		50	88	59	114
TRSK-10A	5 ~ 100A	0 ~ 200mA (0,5 Va)	0,5 0,5S 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150A	0 ~ 1A (0,5VA 1VA)		15	40.5	42.5	52
TRFK-24A	10 ~ 300A	0 ~ 5A (0,5 VA 2,5VA)		22.5	54	47	71
TRSK-36-1A	10 ~ 500A	0 ~ 5A (0,5 VA 2,5VA)		35	61	53	81
TRSK-36A	10 ~ 600A	0 ~ 5A (0,5 VA 3,75VA)		35	66	53	87
TRSK-50-1A	10 ~ 1000A	0 ~ 5A (0,5 VA 3,75VA)		49	81	59	107.5
TRSK-50A	10 ~ 1500A	0 ~ 5A (0,5VA 5VA)		50	88	59	114

Valeur et dimension typiques
Modèle de produit	entrée nominale	sortie nominale	classe de précision	Dimensions (mm)
Modèle de produit	entrée nominale	sortie nominale	classe de précision	D	L	W	H
TRFK-10A	0 ~ 75a	0 ~ 50mA (0 ~ 1,0 V)	0,2 0,3 0,5 0,5s	9	34.5	37.5	45
TRFK-16A	0 ~ 150A	0 ~ 100mA (0 ~ 2,5 V)		15	40.5	42.5	52
TRFK-24A	0 ~ 250A	0 ~ 100mA (0 ~ 5,0 V)		22.5	54	47	71
TRSK-36-1A	0 ~ 300A	0 ~ 100mA (0 ~ 7,0 V)		35	61	53	81
TRSK-36A	0 ~ 500A	0 ~ 100mA (0 ~ 7,0 V)		35	66	53	87
TRSK-50-1A	0 ~ 600A	0 ~ 100mA (0 ~ 7,0 V)		49	81	59	107.5
TRSK-50A	0 ~ 800A	0 ~ 100mA (0 ~ 7,0 V)		50	88	59	114
TRSK-10A	5 ~ 100A	0 ~ 200mA (0,5 Va)	0,5 0,5S 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150A	0 ~ 1A (0,5VA 1VA)		15	40.5	42.5	52
TRFK-24A	10 ~ 300A	0 ~ 5A (0,5 VA 2,5VA)		22.5	54	47	71
TRSK-36-1A	10 ~ 500A	0 ~ 5A (0,5 VA 2,5VA)		35	61	53	81
TRSK-36A	10 ~ 600A	0 ~ 5A (0,5 VA 3,75VA)		35	66	53	87
TRSK-50-1A	10 ~ 1000A	0 ~ 5A (0,5 VA 3,75VA)		49	81	59	107.5
TRSK-50A	10 ~ 1500A	0 ~ 5A (0,5VA 5VA)		50	88	59	114
